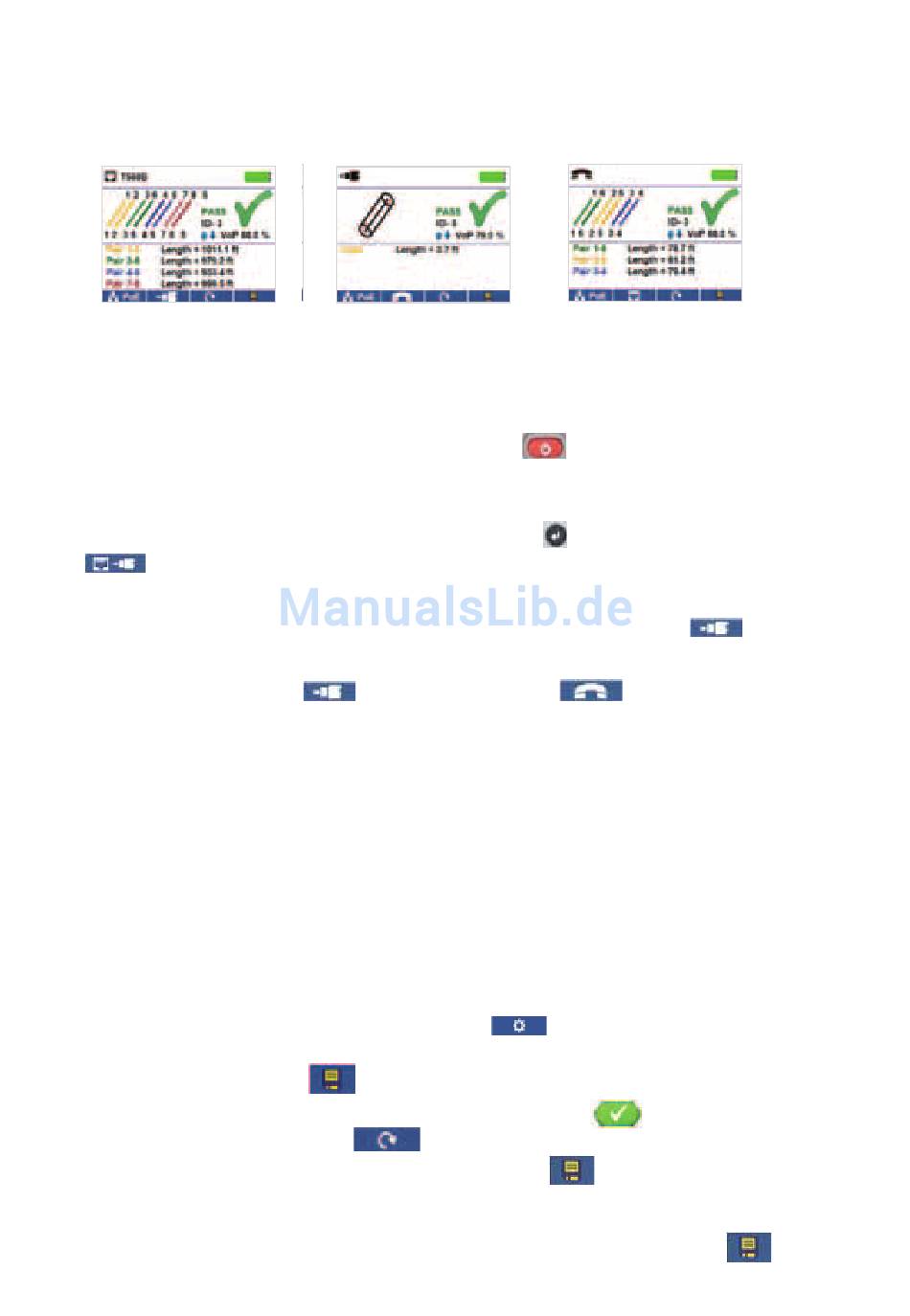

Effectuer un test de câble
(Avertissement! N'insérez pas de câble RJ11 directement dans le CableMaster 800/850. Un câble RJ11
standard va endommager la prise RJ45 du CableMaster 800/850. Utilisez le cordon de test RJ (CA012) qui
est inclus dans le contenu de la livraison du CableMaster 800.)
•
Allumez le CableMaster 800/850 en pressant le bouton rouge
•
Branchez un câble réseau, coaxial ou téléphonique sur la prise appropriée en haut du CableMaster
800/850. Ensuite raccordez une unité distante de test réseaux/tel et d'identification à l'autre extrémité
du câble. A partir de l'écran principal pressez le bouton d'entrée
pour afficher le menu Test de câble. Le CableMaster 800/850 automatiquement effectuera
un test dès que le menu Test de câble est lancé.
•
Pour tester les câbles coaxiaux branchez un câble coaxial et pressez la touche Coax
•
Pour tester les câbles téléphoniques branchez un câble téléphonique en utilisant le cordon patch RJ12
inclus, pressez la touche Coax
•
Si l'unité distante N'EST PAS utilisée (test avec une extrémité branchée), le CableMaster 800
déterminera la longueur de chaque paire détectée, des courts-circuits, circuits ouverts ou paires
partagées. En cas d'un test sans unité distante, la connectivité à l'autre extrémité du câble ne sera
pas vérifiée.
•
Pour calibrer la vélocité (NVP/VoP), raccordez un câble d'une longueur connue au CableMaster
800/850 et servez-vous des touches fléchées haut/bas/gauche/droite pour augmenter ou diminuer
la valeur de la VoP. Pressez les touches gauche/droite pour sélectionner et modifier la VoP un chiffre
après l'autre.
•
Lorsque vous ajustez la VoP, pressez le bouton de test jusqu'á la longueur souhaitée de câble
s'affichera.
•
Pour sauvegarder la VoP calibrée, lancez le menu Setup
Enregistrer (Note : Votre VoP ajustée s'affichera juste à côté de l'icône RJ45 ou Coax) voir page 15
pour les instructions de setup .
•
Pressez le bouton de test vert ou la touche de mode de test en boucle
effectuer des tests supplémentaires.
•
Pour sauvegarder un test de câble, pressez la touche Enregistrer
