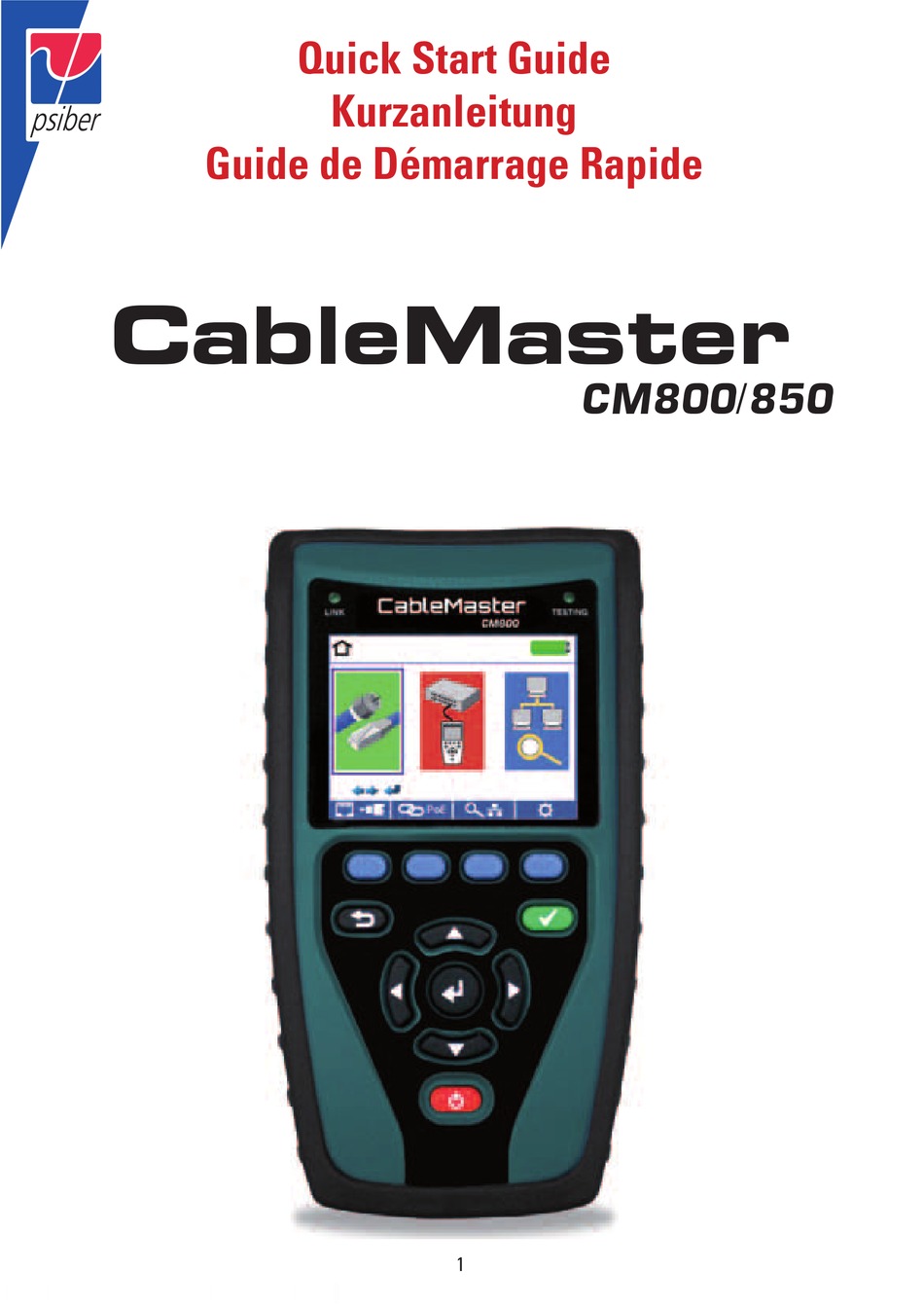

Psiber Data Systems Cablemaster CM850 Kurzanleitung
Kabel-prüfgerät
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltszusammenfassung für Psiber Data Systems Cablemaster CM850
- Seite 8 Deutsch CableMaster CM800/850 Full-color LCD Screen Funktionstasten aktivieren die oberhalb der Taste angezeigte Funktion Zurück Test Eingabe/ Navigationstasten Richtungstasten für Bildschirm Ein/Aus RJ45-Buchse Micro USB Port F-Stecker...
-
Seite 9: Einen Kabeltest Durchführen
Deutsch Einen Kabeltest durchführen (Warnung! Stecken Sie niemals ein RJ11-Kabel direkt in den CableMaster 800/850. Ein Standard RJ11-Kabel beschädigt die RJ45-Buchse des CableMaster 800. Verwenden Sie in diesem Fall das im Lieferumfang des CableMaster 800/850 enthaltene RJ-Testkabel.) Drücken Sie die rote Einschalttaste , um den CableMaster 800/850 einzuschalten. - Seite 10 Deutsch Einen Port-Erkennungstest durchführen Netzwerk/PoE-Test • V erbinden Sie den CableMaster 800 mit einem Switch oder einer aktiven Netzwerkbuchse. • V om Hauptbildschirm aus gehen Sie mit der Rechts-Pfeiltaste auf das Netzwerk-/PoE Symbol und drücken dann die Eingabetaste oder die Taste Netzwerk/PoE. • D er CableMaster 800/850 erkennt automatisch die maximale und die aktuelle Verbindungsgeschwindigkeit, PoE-Modus sowie min./max. PoE-Spannung und zeigt diese auf dem Bildschirm an. • W ollen Sie lediglich einen Netzwerk-Test durchführen, drücken Sie die Taste PoE Off. • Z um Speichern der PoE-Daten drücken Sie die Speichertaste. • Verwenden Sie die Pfeiltasten und die Eingabetaste zum Benennen der PoE-Datei.
- Seite 11 Deutsch Einen Geräte-Erkennungstest durchführen Ping IPv4/IPv6 • V erbinden Sie den CableMaster 800/850 mit einem Switch, einem Router oder einer aktiven Netzwerkbuchse. • V om Hauptbildschirm aus gehen Sie durch Drücken der Rechts-Pfeiltaste auf das Symbol Netzwerk-Erkennung und drücken die Eingabetaste oder die Taste Netzwerk-Erkennung. • D er CableMaster 800/850 führt automatisch einen DHCP-Test durch und erhält eine IP-Adresse (um eine IPv6- Adresse anzupingen, drücken Sie die IPv6 Taste). • Drücken Sie die Taste mit dem Ping-Symbol. • V erwenden Sie die Links/Rechts-Pfeiltasten, um eine Ziffernstelle hervorzuheben. Mit den Auf/Ab-Pfeiltasten ändern Sie die Ziffernstelle oder drücken Sie die Taste Keypad , um eine alphanumerische Tastatur zu benutzen.
- Seite 12 Deutsch Tongenerator • Schalten Sie den CableMaster 800/850 ein. • Drücken Sie die Eingabetaste oder die Taste Kabeltest . • Drücken Sie die Taste Tongenerator. • D er CableMaster 800/850 aktiviert den Tongenerator automatisch, sobald das Menü Tongenerator aufgerufen wird. • S chließen Sie Ihr Kabel entweder an die RJ45-Buchse oder den F-Stecker auf der Oberseite des CableMaster 800/850 an. • Z um Wechseln vom RJ45- zum Koaxialanschluss drücken Sie die Taste für Coaxialkabel. Durch ein erneutes Drücken dieser Taste kehren Sie zum RJ45-Tonbildschirm zurück. • V erwenden Sie die Auf/Ab-Pfeiltasten, um zwischen vier möglichen Tonmustern zu wählen. • M it den Links/Rechts-Pfeiltasten wählen Sie, welcher Pin oder welches Adernpaar mit dem Ton beaufschlagt werden soll. • V erwenden Sie einen Tonverfolger entlang des Kabels oder am Kabelende, um ein hörbares Tonsignal zu empfangen.
- Seite 13 Deutsch Setup ™ • V om Hauptbildschirm aus gelangen Sie durch Drücken der Taste Setup in das Setup Menü. • M it den Auf/Ab-Pfeiltasten blättern Sie durch die 5 Seiten mit Einstellungen des Setup Menüs. • V erwenden Sie die Rechts- bzw. Links-Pfeiltaste, um eine Einstellung auszuwählen. Mit den Auf/Ab-Pfeiltasten ändern Sie die hell unterlegte Einstellung. • D urch Drücken der Eingabetaste übernehmen Sie die Änderungen. • M it der Ab-Pfeiltaste können Sie die gewünschte Sprache (Englisch, Spanisch, Italienisch, Französisch und Deutsch) auswählen. Drücken Sie die Rechts-Pfeiltaste, um die Sprache zu ändern. • Z um Bearbeiten einer IP-Adresse oder eines Favoriten scrollen Sie zur gewünschten IP- bzw.
