Material necesario: Destornillador de estrella y 8 baterías AA para la emisora.
ATENCIÓN:
Los modelos de radio control no son juguetes y pueden lesionar seriamente a personas o dañar
propiedades si no son usados de manera responsable.
No está recomendado para niños menores de 14 años y siempre debe ser utilizado por usuarios
experimentados, así como en lugares dedicados al vuelo de modelos de radio control.
Lea atentamente las instrucciones antes de montar y volar el modelo. Busque ayuda si tiene alguna
duda. El uso de este modelo es responsabilidad suya.
CONTENIDO:
Fuselaje – Varilla de refuerzo ala principal – Ala izquierda – Ala derecha – Estabilizador horizontal –
Timón – Set hélice – Emisora – Cargador – Batería – Variador.
La versión ARF no incluye emisora ni receptor.

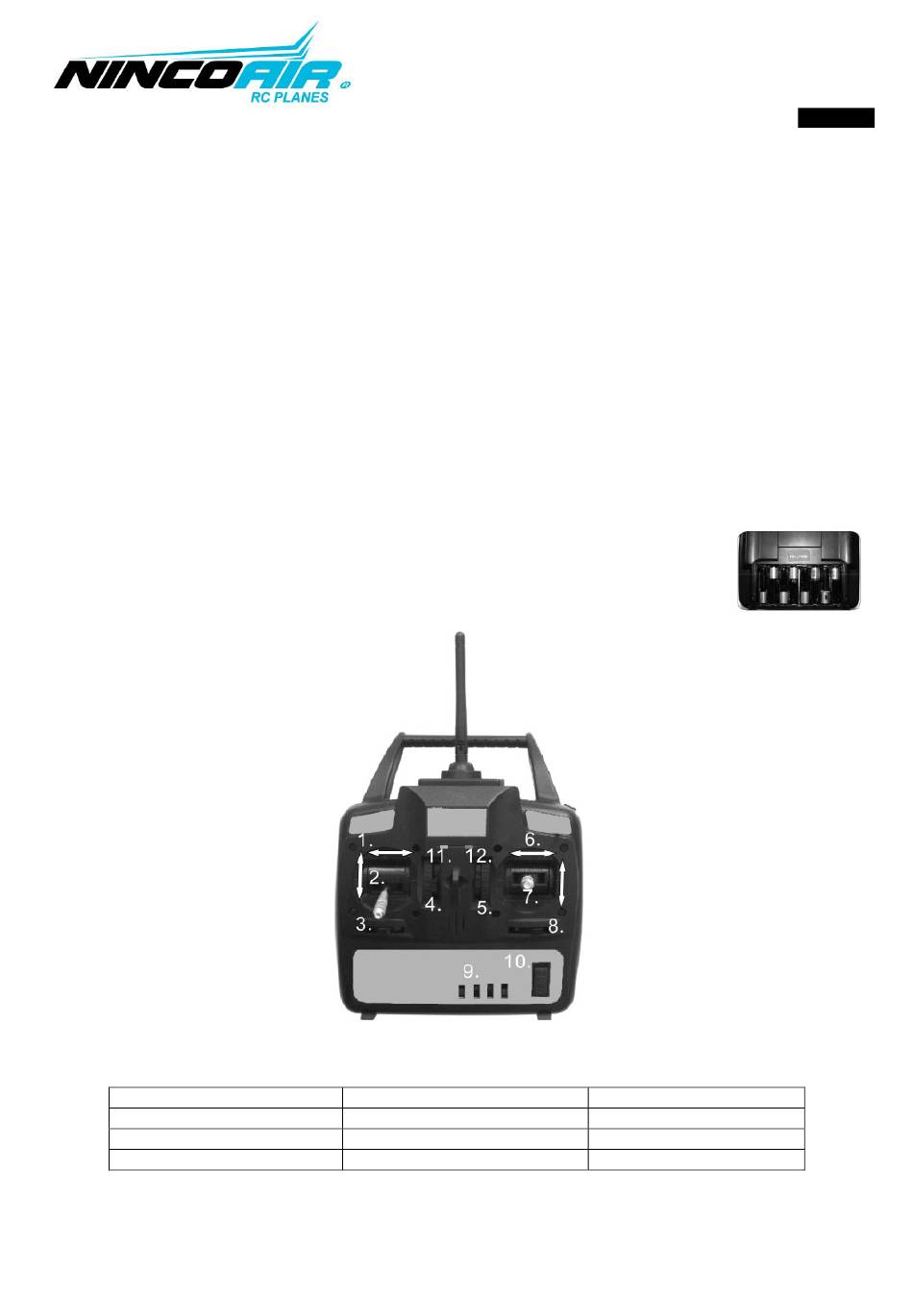

1. FUNCIONAMIENTO DE LA EMISORA Y COMANDOS DE VUELO.
La emisora requiere 8 baterías alcalinas tamaño AA (no incluidas). Colóquelas en
el compartimiento trasero de la emisora. Preste atención a su correcta colocación
según la polaridad.
Comandos de vuelo en MODO 2:
1. Control timón
2. Control acelerador
3. Palanca trim timón
4. Palanca trim acelerador

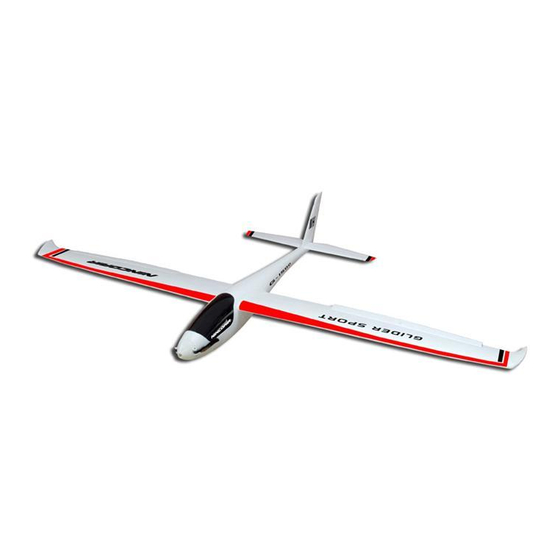

NH92011 RTF – NH92012 ARF GLIDER SPORT
5. Palanca trim profundidad
6. Control alabeo
7. Control profundidad
8. Palanca trim alabeo
NINCOAIR is brand of NINCO DESARROLLOS S.L.
Ctra. de l'Hospitalet 32
08940 Cornella Barcelona Spain
CIF B-60307725 · www.nincoair.com
1
9. Inversor sevos
10. Botón ON/OFF
11. Indicador batería
12. Indicador encendido
ESPAÑOL
