KNX IP-Schnittstelle
KNX IP-Schnittstelle
Art.-Nr.: IPS 300 SREG
Kurzanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
Dieses Produkt ist nur zur Verwendung in trockenen Räumen bestimmt.

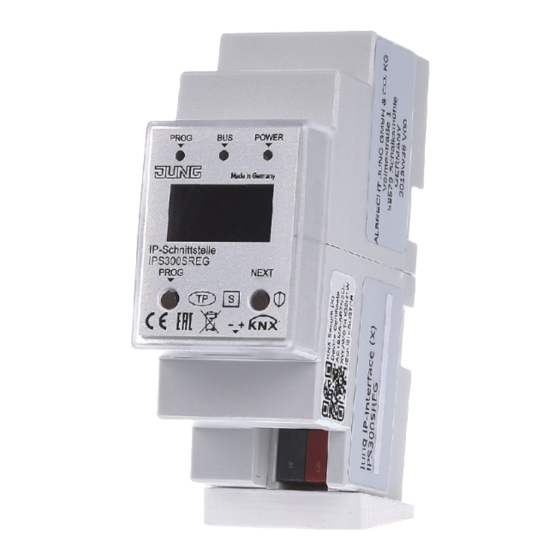

2 Geräteaufbau
(1) Anschluss KNX
(2) Taste NEXT
(3) Display
(4) LED POWER
(5) Anschluss LAN
(6) LED PROG
(7) LED BUS
(8) Taste PROG
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch
KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig.
Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Volle
Funktionalität mit KNX-Inbetriebnahme-Software ab Version ETS 5.7 f.
Produktdatenbank, technische Beschreibungen sowie Konvertierungs- und weitere Hilfsprogramme finden Sie stets
aktuell auf unserer Internet-Seite.
0024021301
PROG
BUS
POWER
6
7
Made in Germany
IP-Schnittstelle
IPS 300 SREG
PROG
NEXT
8
Abb. 1: Geräteaufbau
1 / 4
5
4
3
2
1
DE
23.09.2019
Werbung
Verwandte Anleitungen für Jung IPS 300 SREG
Inhaltszusammenfassung für Jung IPS 300 SREG
- Seite 1 KNX IP-Schnittstelle KNX IP-Schnittstelle Art.-Nr.: IPS 300 SREG Kurzanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
- Seite 2 KNX IP-Schnittstelle Bestimmungsgemäßer Gebrauch - Verbindung von KNX-Geräten mit PC oder anderen Datenverarbeitungsgeräten via IP - Betrieb als Datenschnittstelle - Montage auf Hutschiene gemäß DIN EN 60715 in Unterverteiler Produkteigenschaften - Unterstützung von KNX Data Secure ab ETS Version 5.7 - Unterstützung von KNX IP Secure ab ETS Version 5.7 - LED-Anzeige für KNX-Kommunikation, Ethernet-Kommunikation und Programmiermodus - Konfiguration über ETS, Telnet oder separatem Softwaretool...
- Seite 3 KNX IP-Schnittstelle 6 Bedienung PROG POWER Made in Germany IP-Schnittstelle IPS 300 SREG PROG NEXT Abb. 2: Bedienung Display Das Display schaltet sich nach einer Minute automatisch aus. Display einschalten: • Taste NEXT betätigen. Menü durchblättern: • Taste NEXT bei eingeschaltetem Display mehrfach betätigen.
- Seite 4 KNX IP-Schnittstelle 7 Konfiguration Das Gerät wird über Parameter in ETS-Produktdatenbanken konfiguriert. Detaillierte Informationen zur Konfiguration bzw. Parametrierung des Geräts finden Sie in der Produktdokumentation. Die Produktdokumentation steht auf unserer Website zum Download zur Verfügung. KNX IP Secure Voraussetzungen: - Sichere Inbetriebnahme aktiviert - FDSK eingegeben/eingescannt bzw.
