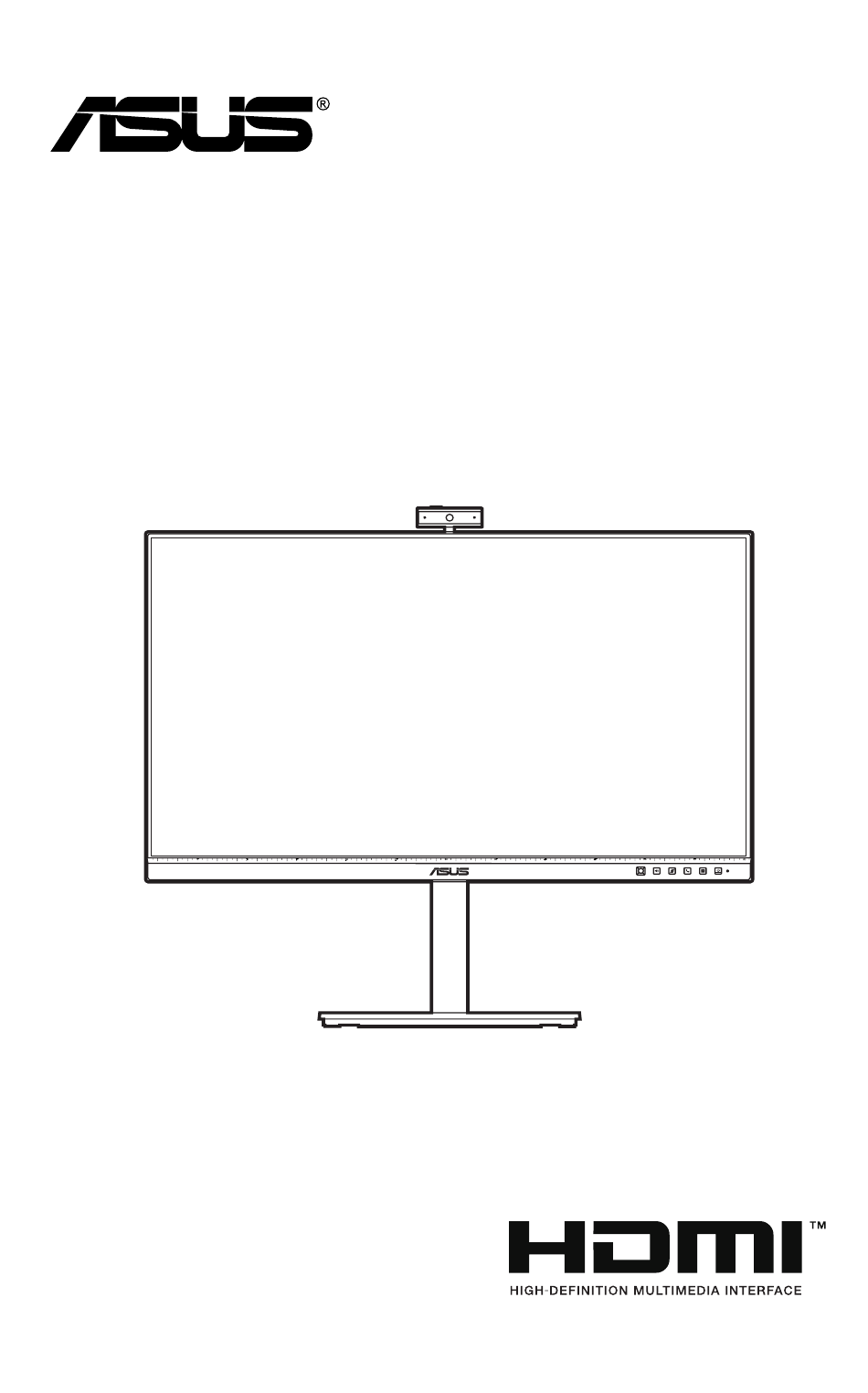

- Seite 1 BE279QSK/BE279QSKY Serie LCD-Monitor Benutzerhandbuch...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................iii Hinweise ...................... iv Hinweise zu Ihrer Sicherheit ..............vii Pflegen & Reinigen ................... viii Rücknahmeservices ................... ix Produktinformationen für EU-Energieetikett ........... ix Kapitel 1: Übersicht über das Produkt Willkommen! ................1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. 1-2 1.3.1 Frontansicht .............. -
Seite 4: Hinweise
Energy, das uns allen hilft, durch energieeffiziente Produkte und Verfahren Geld zu sparen und die Umwelt zu schützen. Alle ASUS-Produkte mit ENERGY-STAR-Logo stimmen mit dem ENERGY- STAR-Standard überein und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und Computer sind automatisch darauf eingestellt, nach 10 bzw. - Seite 5 HINWEIS: Energy Star wird unter FreeDOS und Linux-basierten Betriebssystemen nicht unterstützt. Hinweise des Canadian Department of Communications Dieses Digitalgerät überschreitet nicht die Grenzwerte der Klasse B für Funkstörungsemissionen für Digitalgeräte, die in den Radio Interference Regulations des Canadian Department of Communications festgelegt wurden.
- Seite 6 A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
-
Seite 7: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 8: Pflegen & Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 9: Weitere Informationen
Weitere Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware und Software-Produkten von ASUS. Besuchen Sie die Webseite http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Gelb Standby-Modus Verknüpfung • Standard: Schnelltaste zur Eingangsauswahl • Rufen Sie zum Ändern der Schnelltasten-Funktion das Menü Verknüpfung >... - Seite 13 5 Sekunden lang gedrückt halten. 5-Wege-Taste: • Zur Anzeige des OSD-Menüs, wenn es ausgeblendet ist. • Zur Aktivierung der ausgewählten OSD-Menüelemente. • Zum Erhöhen/Verringern von Werten oder zur Aufwärts-/Abwärts-/ Links-/Rechtsnavigation Ihrer Auswahl. Mikrofon Blende in Webcam-Abdeckung Webcam ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY...
-
Seite 14: Ansicht Von Hinten
1.3.2 Ansicht von hinten Ein-/Ausschalter. Zum Ein-/Ausschalten der Stromversorgung. Netzstromeingang. Hier schließen Sie das Netzkabel an. Audioeingang. An diesen Anschluss wird die PC-Audioquelle mit dem im Lieferumfang enthaltenen Audiokabel angeschlossen. Kopfhöreranschluss. Dieser Anschluss steht nur zur Verfügung, wenn ein HDMI-/DisplayPort-Kabel angeschlossen ist. DisplayPort-Eingang. -
Seite 15: Anbringen Des Monitorarms/- Fußes
Sichern Sie den Monitorfuß mit Hilfe der mitgelieferten Schraube am Halter. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. 180° Basis-Schraubengröße: M6 x 16,5 mm. ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY... -
Seite 16: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Fuß: Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Drücken Sie auf die Freigabetaste und entfernen Sie anschließend den Halter/Fuß... -
Seite 17: Anbringen/Entfernen Des Minipc Set
Anbringen/Entfernen des MiniPC Set Anbringen des MiniPC Set Entfernen des MiniPC Set ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY... -
Seite 18: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 19: Webcam Anpassen
-10° ~ +10° +180° -135° • Verschieben Sie die Blende an der Webcam-Abdeckung an der Oberseite, um das Objektiv zu öffnen oder zu schließen. Entfernen Sie vor der Verwendung die Schutzfolie an der Vorderseite der Webcam. ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY... -
Seite 20: Anschließen Der Kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: • So schließen Sie das Netzkabel an: Verbinden Sie ein Ende des Netzkabels mit dem Netzanschluss des Monitors, das andere Ende verbinden Sie mit einer Steckdose. • So schließen Sie das VGA/DisplayPort/HDMI-Kabel an: Verbinden Sie ein Ende des VGA/DisplayPort/HDMI-Kabels mit dem VGA/DisplayPort/HDMI-Anschluss des Monitors. -
Seite 21: Einschalten Des Monitors
Standardeinstellung ist die Verwendung der im Notebook integrierten Webcam. Wenn Sie die Monitor-Webcam als Standardeinstellung einrichten möchten, müssen Sie die im Notebook integrierte Webcam deaktivieren. Zur Identifizierung der im Notebook integrierten Webcam und zu deren Deaktivierung befolgen Sie bitte die nachstehenden Anweisungen: ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY... - Seite 22 Klicken Sie mit der rechten Maustaste auf USB2.0 HD UVC WebCam, öffnen Sie dann durch Klicken auf Eigenschaften USB2.0 HD UVC WebCam. Klicken Sie auf Details > Eigenschaft und wählen Sie Hardware-IDs. Kapitel 2: Einrichtung...
- Seite 23 Hardware-IDs der Monitor-Webcam der BE/C6-Webcam-Serie hat, klicken Sie dann auf Deaktivieren. Die folgende Meldung wird angezeigt: Klicken Sie auf Ja. Die Notebook-Webcam ist nun deaktiviert und die Monitor- Webcam wird als Standardeinstellung genutzt. Starten Sie das Notebook neu. ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY...
-
Seite 24: Monitorlautsprecher Als Standardeinstellung Einrichten
Monitorlautsprecher als Standardeinstellung einrichten Wenn Ihr Computer mit mehreren Lautsprechern verbunden ist, befolgen Sie zur Einrichtung des Monitorlautsprechers als Standardeinstellung bitte die nachstehenden Anweisungen: Klicken Sie mit der rechten Maustaste im Infobereich der Windows- Taskleiste auf Lautstärke. Klicken Sie auf Sound-Einstellungen öffnen und das Fenster Sound wird angezeigt. - Seite 25 Falls das USB-Kabel und das HDMI- oder DP-Kabel vom Monitor am Computer angeschlossen sind, klicken Sie auf ASUS BE/C6-Webcam-Serie als Standard einstellen, der Monitorlautsprecher wird als Standardeinstellung genutzt. Verlassen Sie durch Klicken auf OK die Sound-Einstellung. Sound-Einstellung ist standardmäßig auf BE/C6-Webcam-Serie eingestellt.
- Seite 26 Falls nur HDMI- oder DP-Kabel vom Monitor an den Computer angeschlossen ist, markieren Sie ASUS BE/C6-Webcam-Serie als Standard einstellen und der Monitorlautsprecher wird als Standardeinstellung genutzt. Sound-Einstellung ist standardmäßig auf ASUS BE/C6 eingestellt. 2-12 Kapitel 2: Einrichtung...
-
Seite 27: Bildschirmmenü (Osd-Menü)
Funktion nach oben/unten. Drücken Sie zum Verlassen und Speichern des OSD-Menüs die Taste oder bewegen Sie die 5-Wege-Taste wiederholt nach links, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie zum Anpassen weiterer Funktionen die Schritte 1 bis 3. ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY... -
Seite 28: Einführung In Die Osd-Funktionen
Diese Funktion bietet 7~8 Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS BE279QSK Splendid Standardmodus DisplayPort 1920 x 1080 @ 60Hz L a n d sc h a fts m o du s... - Seite 29 Augen (3) Bewegen Sie Ihre Augen diagonal. • Hochenergetisches blaues Licht kann zu einer Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter für 70% (max.) Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY...
- Seite 30 Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS BE279QSK Farbe Standardmodus DisplayPort 1920 x 1080 @ 60Hz H el l i gk e i t K o nt r as t S ä tti g un g F ar b te m p .
- Seite 31 • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position (Nur für VGA-Eingang verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen.
-
Seite 32: Eingangswahl
Eingangswahl Mit dieser Funktion können Sie Ihre bevorzugte Eingangsquelle auswählen. ASUS BE279QSK Eingangswahl Standardmodus DisplayPort 1920 x 1080 @ 60Hz V GA H DM I D is p la y P or t System-Einstellungen Ermöglicht Ihnen die Anpassung des Systems. - Seite 33 Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch. • Tastensperre: Zur Deaktivierung aller Funktionstasten. Drücken Sie die Lautstärke-Taste länger als fünf Sekunden, um die Tastensperre zu deaktivieren. ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY...
-
Seite 34: Verknüpfung
Automatische Quellenerkennung. • Fabrikseinst: Die Option “JA” stellt die Standardeinstellungen wieder her. Verknüpfung Definiert die Funktion der Verknüpfung. ASUS BE279QSK Verknüpfung Standardmodus DisplayPort 1920 x 1080 @ 60Hz V e r k n üp f un g • Verknüpfung 1/Verknüpfung 2: Wählt eine Funktion der Verknüpfung. -
Seite 35: Technische Daten
Abmessungen (B x H x T) mit 611 x 548 x 266 mm (höchste), Ständer 611 x 398 x 266 mm (niedrigste), 792 x 475 x 175 mm (Verpackung) Gewicht (ungefähr) 6,8 kg (Netto); 4,8 kg (Ohne Ständer); 9,1 kg (Brutto) ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY... - Seite 36 Mehrsprachige Menünzeige 21 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) Kurzanleitung, Garantiekarte, Netzkabel, HDMI- Zubehör Kabel (optional), DisplayPort-Kabel (optional), VGA-Kabel (optional), USB-B-zu-A-Kabel (optional), Audiokabel (optional), MiniPC-Set (optional), kabelhalter cTUVus, CB, CE, ErP, EU Energy label, FCC, ICES-...
-
Seite 37: Äußere Abmessungen
168.16 [6.62] 27.74 [1.09] 6.39 [0.25] 20.00 [0.79] 226.31 [8.91] 336.31 [13.24] Active Area 370.45 [14.58] 198.29 [7.81] 150.00 [5.91] 348.29 [13.71] 364.41 [14.35] 547.98 [21.57] 152.20 [5.99] 395.78 [15.58] 121.00 [4.76] 100.00 [3.94] ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY 3-11... -
Seite 38: Fehlerbehebung (Häufig Gestellte Fragen)
3.4 Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob das Gerät eingeschaltet ist. Die Betriebs-LED leuchtet orange, und •... -
Seite 39: Unterstützte Anzeigemodi
85,5 1366x768 47,712(P) 59,79(P) 85,5 1440x900 55,94(N) 59,89(P) 106,5 1600x1200 75,00(P) 60,00(P) 1680x1050 65,29(P) 60,00(P) 146,25 1920x1080 67,5(P) 60,00(P) 148,5 * "P" / "N" steht für "Positiv" / "Negativ" Polarität des eingehenden H-Sync/V-Sync (Eingangstiming). ASUS LCD-Monitor der Serie BE279QSK/BE279QSKY 3-13... - Seite 40 Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. Voreinstellungs Timing Pixelformat Horizontale Vertikale Pixelfrequenz OSD- Name Frequenz Frequenz (MHz) Anzeige (kHz) (Hz) 480p 720 x 480 31,469 480p-60Hz 720p60 1280 x 720...
