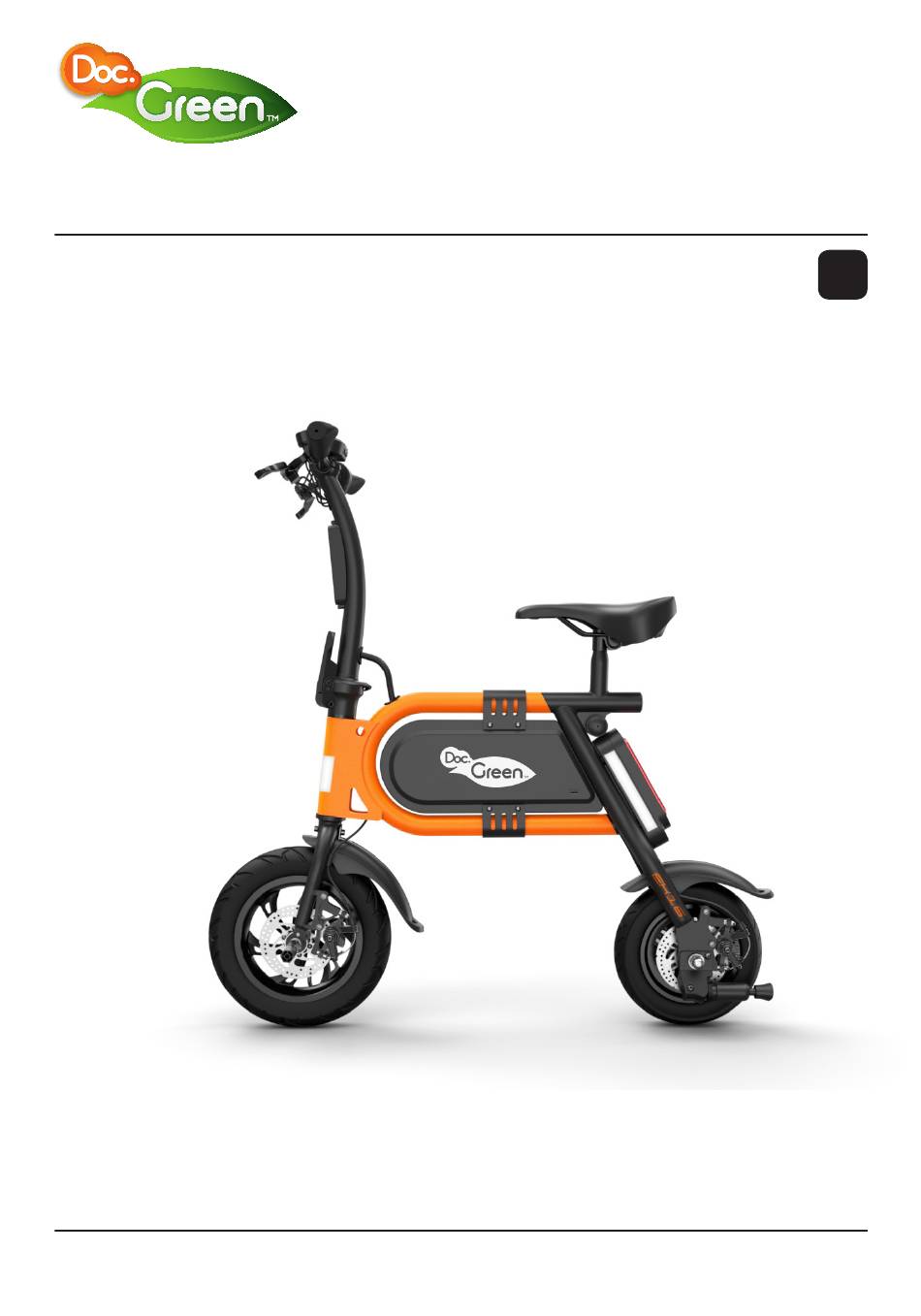

- Seite 1 E-Klapprad EK 16 Edition II Bedienungsanleitung ORIGINALBEDIENUNGSANLEITUNG Artikel / IT Nummer: 142127 Ausgabe: 07/2018 Revision: Version 01...
-
Seite 2: Technische Daten
Inhalt Technische Daten Einleitung Zeichenerklärung Bestimmungsgemäße Verwendung Verpackungsinhalt Wichtige Sicherheitshinweise Vorbereitung Displayfunktionen Akkuhandhabung Inbetriebnahme Wartung und Pflege Garantie Kundendienst Hinweise zur Entsorgung Konformitätserklärung / Zertifikate Notizen Technische Daten Material Aluminum Farbe orange / schwarz Maximale Reichweite 17 bis 25 km* Maximale Geschwindigkeit ca. -
Seite 3: Einleitung
Einleitung Vielen Dank für den Kauf des E-Klapprads EK16! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das E-Klapprad in Betrieb nehmen und vergewissern Sie sich, dass es ordnungsgemäß und den Anweisungen ent- sprechend verwendet wird. Bewahren Sie die Bedienungsanleitung für die weitere Verwen- dung auf. -
Seite 4: Bestimmungsgemäße Verwendung
Der Hersteller oder Inverkehrbringer übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder un- sachgemäßen Gebrauch entstanden sind. Verpackungsinhalt E-Klapprad EK 16 Edition II Bedienungsanleitung ORIGINALBEDIENUNGSANLEITUNG Artikel / IT Nummer: 142127 Ausgabe: 07/2018 Revision: Version 01 E-Klapprad EK16 Edition II... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG! • Bitte halten Sie sich strikt an die in der Anleitung angeführ- ten Sicherheitsbestimmungen. Der Produzent oder Inver- kehrbringer kann nicht verantwortlich gemacht werden für jegliche Art von Vermögens-, Personen- oder Sachschäden, Unfälle und Rechtsstreitigkeiten, die durch die Verletzung der Sicherheitsbestimmungen verursacht worden sind. - Seite 6 Wichtige Sicherheitshinweise WARNUNG! • Bitte lesen Sie sich die Anweisungen in dieser Bedienungs- anleitung genau durch. Dies soll dazu beitragen, eventuelle Risiken zu minimieren. Bitte beachten Sie, dass auch wenn Sie die Anweisungen dieses Handbuches vollständig be- folgen, ein gewisses Restrisiko bei der Benutzung des E-Klapprads besteht.
- Seite 7 Wichtige Sicherheitshinweise WARNUNG! • Laut StVO (gültig nur in Österreich) hat sich jeder Teilnehmer des öffentlichen Straßenverkehrs so zu verhalten, dass kein anderer Verkehrsteilnehmer gefährdet, geschädigt, belästigt bzw. behindert wird! Um Ihr E-Klapprad im öffentlichen Stra- ßenverkehr betreiben zu dürfen, muss es den gesetzlichen Richtlinien entsprechen.
-
Seite 8: Vorbereitung
Vorbereitung Nehmen Sie das E-Klapprad aus der Schachtel, ziehen Sie wie abgebildet den Verriegelungshebel nach vorne und klappen Sie die Lenkstange nach oben. Schieben Sie den Hebel wieder zurück. Ihr E-Klapprad ist nun einsatzbereit. - Seite 9 Vorbereitung HINWEIS! Vor der ersten Inbetriebnahme müssen die Fußrasten an beiden Seiten der Vorderradachse angeschraubt werden. ACHTUNG! Überprüfen Sie regelmäßig den Reifendruck und füllen Sie nach Bedarf die Reifen mit Luft. Der empfohlene Reifendruck für das Vorderrad ist 2,8 bar, für das Hinterrad 2,5 bar.
-
Seite 10: Displayfunktionen
Displayfunktionen 1. Zum Einschalten drücken Sie die Power-Taste in der Mitte: . Zum Ausschalten halten Sie die Power-Taste für ca. 3 Sekunden gedrückt. 2. Durch einmaliges Drücken linken Taste können Sie das Licht manuell ein- oder auschalten. Halten Sie die Licht-Taste für ca. 4 Sekunden gedrückt, um die sensorgesteuerte Lichtautomatik ein oder aus zu schal- ten. - Seite 11 Displayfunktionen 5. Durch zweimaliges Drücken der rechten Taste können Sie zwischen folgenden Anzeigeoptionen umschalten: • VOL zeigt die aktuelle Akkuspannung in Volt an. • KM/H zeigt die Geschwindigkeit in Kilometer pro Stunde an. • MP/H zeigt die Geschwindigkeit in Meilen pro Stunde an. 6.
-
Seite 12: Akkuhandhabung
Akkuhandhabung Den Akku aufladen: Öffnen Sie die Abdeckung des Ladekabel Ladestandanzeige Ladeanschlusses • Drehen Sie die Schraube der Ladeanschlussabdeckung gegen den Uhrzeigersinn und öffnen Sie die Abdeckung des Ladeanschlusses (auf der rechten Seite des E-Klapprads). • Ziehen Sie das Ladekabel aus dem Fach und vergewissern Sie sich, dass es trocken ist. - Seite 13 Akkuhandhabung WARNUNG! • Den Akku niemals aus dem E-Klapprad entnehmen. • Laden Sie den Akku alle 2 Monate mindestens 1 Stunde, auch wenn das E-Klapprad nicht in Verwendung war, sonst verliert er an Kapazität. • Regelmäßiges Laden bewahrt den Akku vor Tiefentladung. •...
- Seite 14 Akkuhandhabung WARNUNG! • Lithium Akkus haben je nach Ladezustand einen Gefrierpunkt von ca. -20°C bis -25°C. Gefriert eine Akkuzelle ist diese un- wiederbringlich zerstört und der ganze Akku muss getauscht werden. Wie auch bei konventionellen Akkus verliert ein Lithium Akku bei niedrigen Temperaturen an Kapazität. •...
- Seite 15 Inbetriebnahme Vor dem Start Tragen Sie zu Ihrer eigenen Sicherheit einen Schutzhelm und Protektoren. • Tragen Sie bei der Fahrt bequeme Freizeit- oder Sportbe- kleidung und Schuhe mit flachen Absätzen. • Sorgen Sie vor der ersten Fahrt für großzügige Platzver- hältnisse und achten Sie darauf, dass keine Hindernisse im Weg sind.
- Seite 16 Inbetriebnahme Erste Schritte • Zum Beschleunigen benutzen Sie den Gasdrehgriff. • Zum Bremsen stehen Ihnen die Vorder- und die Hinterrad- bremse zur Verfügung. • Sie können zwischen drei Geschwindigkeitsstufen wählen (siehe Kapitel Displayfunktionen auf Seite 10). Gasdrehgriff Hinterradbremse Vorderradbremse Nach der Fahrt •...
-
Seite 17: Wartung Und Pflege
Wartung und Pflege • Bitte überprüfen Sie vor jeder Fahrt, ob alle Schrauben bzw. selbstsichernde Bestigungselemente angezogen sind und der Verriegelungshebel der Lenkstange gut eingerastet ist. • Achten Sie auf den richtigen Reifendruck (siehe Seite 9)! • Verwenden Sie zur Grundreinigung des E-Klapprads aus- schließlich ein weiches, feuchtes Tuch. - Seite 18 Wartung und Pflege • Bewahren Sie Ihr E-Klapprad an einem trockenen und küh- len Ort auf. • Ein gepflegter Akku kann selbst nach vielen Kilometern noch gute Leistung bringen. Laden Sie den Akku nach jeder Fahrt auf und vermeiden Sie es, den Akku “leer” zu fahren. Bitte beachten Sie, dass die Leistung des Akkus bei tiefen Temperaturen kontinuierlich abnimmt (siehe Kapitel Akku- handhabung, auf den Seiten 12, 13 und 14).
- Seite 19 Wartung und Pflege Bremssättel justieren: • Überprüfen Sie regelmäßig, ob die Bremssättel der beiden Scheibenbremsen gut justiert sind. • Für die Justierung der Bremssättel benötigen Sie einen 5 mm Inbusschlüssel und ein Gummiband: 1. Lockern Sie die beiden Schrauben der Bremssattelbe- festigung leicht, bis sich der Bremssattel bewegen lässt.
- Seite 20 Wartung und Pflege Bremsseile spannen / lockern: 1. Um ein Bremsseil zu spannen oder zu lockern, muss zu- nächst die Kontermutter am jeweiligen Bremshebel gelöst werden. 2. Drehen Sie dann die Einstellmutter, um das Bremsseil zu spannen (Abstand Bremsbacken - Bremsscheibe verringert sich) oder in die Gegenrichtung zum Lockern (Abstand Bremsbacken - Bremsscheibe erweitert sich).
- Seite 21 Schadensersatz bei Mängeln bleiben bei Vorliegen der entsprechenden Voraussetzungen daneben erhalten. Die Garantie gilt für das E-Klapprad EK 16 Edition II und beträgt ab dem Kaufdatum (es gilt das Belegdatum) 24 Monate. Für den Akku beträgt die Garantie 6 Monate ab dem Kaufdatum.
- Seite 22 Garantie Bei Auftreten eines Störfalles / Mangels ist umgehend der Händler zu informieren und diesem ist das aufgetretene Pro- blem ausführlich zu schildern. Kann das Problem auf diesem Wege nicht gelöst werden, ist das gründlich gereinigte Produkt inklusive aller Zubehörteile transportsicher zu verpacken und den Anweisungen des Händlers entsprechend zu retournieren.
- Seite 23 Garantie Der Garantieanspruch entfällt in folgenden Fällen: • Bei nicht bestimmungsgemäßer Verwendung • bei unsachgemäßer Bedienung, Pflege und / oder Wartung oder Lagerung (z.B. Schäden durch Feuchtigkeit oder zu hohe Temperaturen, verwahrloste Produkte, etc.) • bei Reparaturen, Reparaturversuchen und Modifikationen jeglicher Art sowie bei Einsatz von fremden Ersatz- und Zubehörteilen usw., die von jemand anderem als von KSR Group GmbH oder von ihr autorisierten Betrieben vorge-...
-
Seite 24: Kundendienst
Kundendienst Bei Fragen zu dem von Ihnen erworbenen Produkt, welche durch den Verkäufer nicht beantwortet werden können, kontak- tieren Sie bitte unseren Kundendienst. Bitte halten Sie folgende Informationen / Unterlagen bereit: 1. Name, Vorname und Adresse 2. Modell-Nr. und Serien-Nr. (falls vorhanden) 3. - Seite 25 Hinweise zur Entsorgung Altgeräte dürfen nicht in den Hausmüll! Sollte das E-Klapprad einmal nicht mehr benutzt werden, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstel- le seiner Gemeinde / seines Stadtteils, ab- zugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und ne- gative Auswirkungen auf die Umwelt ver- mieden werden.
- Seite 26 Notizen...
- Seite 27 Notizen...
- Seite 28 Inverkehrbringer/Herausgeber: KSR Group GmbH Im Wirtschaftspark 15 3494 Gedersdorf Österreich...
