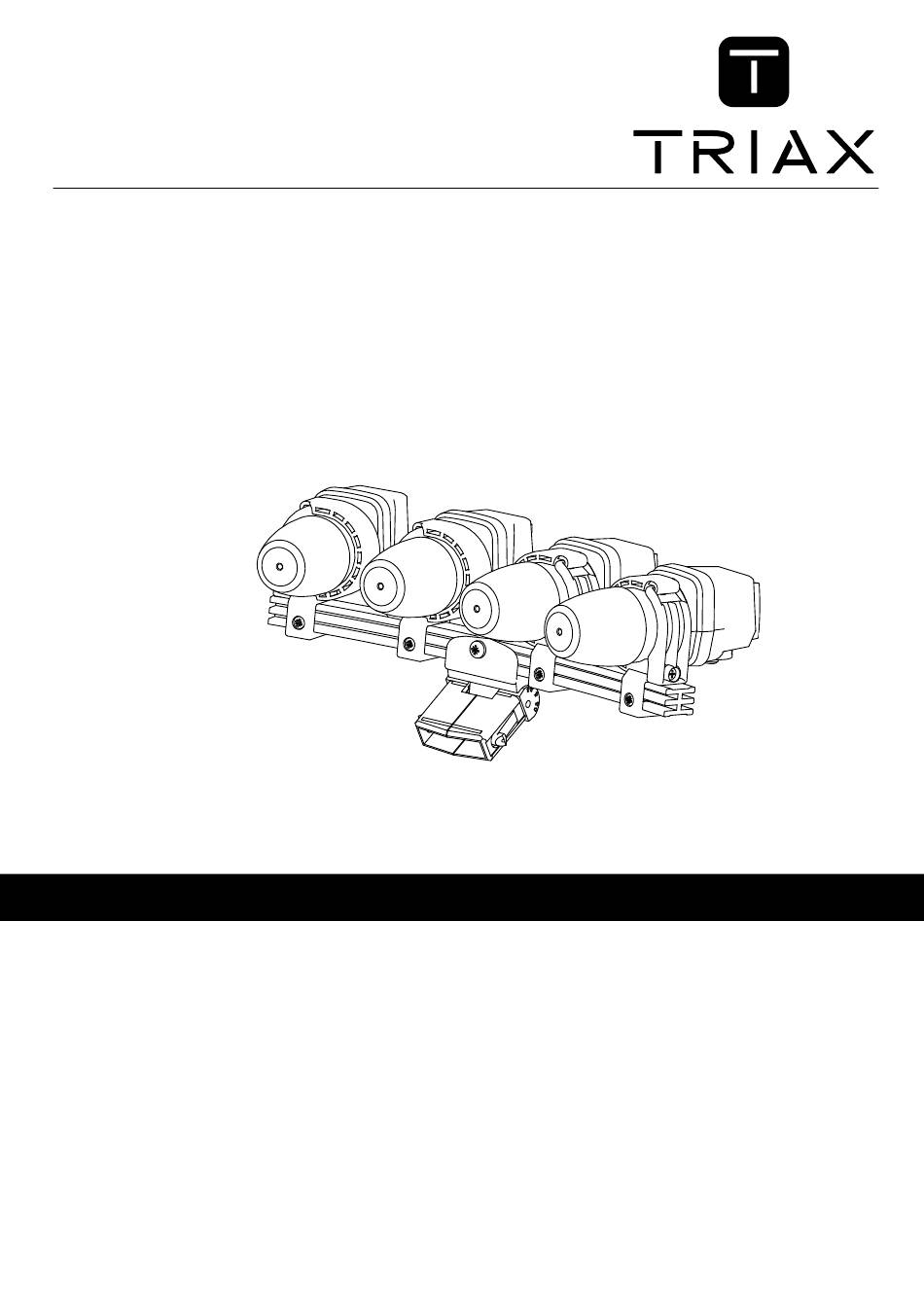

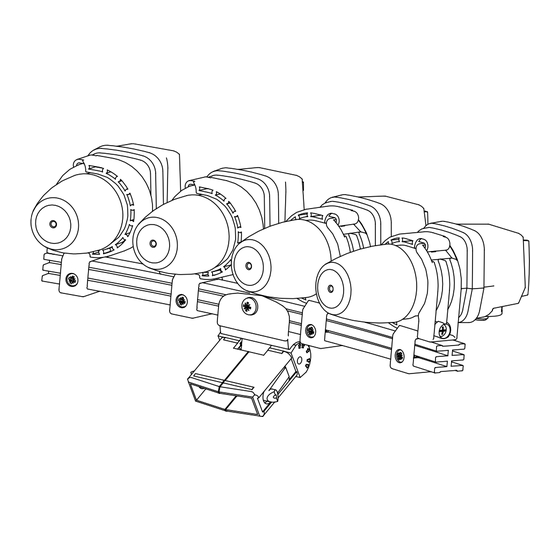

- Seite 1 Multi Block TD-series Fesat-series Assembly and mounting instructions Montagevejledning Monterings anvisning Käyttöohje Montageanleitung 896948E 10-2012...
- Seite 2 If you are a Viasat customer, LNB 2 is connected directly to the receiver by means of a cable or to a With a TRIAX MultiBlock for 4 LNBs it is possible to satellite meter. receive programmes from 4 satellite positions with If you are a Canal Digital customer, LNB 1 is con- one TRIAX TD/Basic dish, e.g.
- Seite 3 4 satellitpositioner Är man CANAL DIGITAL kund förbinds LNB 1 direkt Med TRIAX Multiblock för 4 st LNB’er är det möjligt till mottagaren eller fältstyrke mätaren. att ta emot digitala program från 4 satellit positio- Därefter väljs ett program på...
- Seite 4 Vastaanotto 4:stä satelliitista Antennin asennus TRIAX MultiBlockin ja Neljän LNB:n avulla on mah- Jos katsot Viasatin ohjelmia, kytke LNB 2 kaapelin dollista vastaanottaa ohjelmia neljästä eri satellii- avulla suoraan vastaanottimeesi (tai erilliseen tista yhdellä TRIAX TD- tai Basic-sarjan antennilla suuntausmittariin).
- Seite 5 Modtagelse af 4 satellitter Indstilling af Parabol Med TRIAX Multiblok til 4 LNB’er er det muligt at Er man VIASAT kunde, bør man forbinde LNB 2 modtage digitale programmer fra 4 satellitposition- direkte via et kabel til receiveren eller en feltstyrke- er med én TRIAX TD/Basic parabol, for eksempel...
-
Seite 6: Empfang Von 4 Satelliten
Feuchtigkeit eindringt. • Für die Montage der LNCs werden zuerst die LNC-Halter 1 und 4 vom Träger entfernt Zur Info: Von Triax sind Paketlösungen mit (Position vorher markieren). mechanisch passenden LNCs für geringe Ab- • Die LNCs werden in den Haltern 2 und 3 stände (3°) erhältlich. - Seite 7 Notes...
- Seite 8 LNBs and dish LNB 2 LNB 3 LNB 1 LNB 4 Multiblock assembly...
-
Seite 9: Adjustment
Adjustment LNB 1 LNB 2 LNB 3 LNB 4 +(X) -(X) Distance from center Slope of the beam... - Seite 10 For additional support, hole and screw.
- Seite 11 Table 1 TD 78/Basic 75 X [mm] = LNB mounting distance from the center of the Multiblock LNB 1 LNB 2 LNB 3 LNB 4 1˚W 5˚E 13˚E 19.2˚E Elevation EL [˚] Country/City +X [mm] +X [mm] -X [mm] -X [mm] Denmark København 26.4...
- Seite 12 Table 1 TD 78/Basic 75/FESAT 80 S X [mm] = LNB mounting distance from the center of the Multiblock LNB 1 LNB 2 LNB 3 LNB 4 13˚E 19.2˚E 23.5˚E 28.2˚E Elevation EL [˚] Country/City +X [mm] +X [mm] -X [mm] -X [mm] Germany Berlin...
- Seite 13 Table 2 TD 88/Basic 85/Fesat 90 S X [mm] = LNB mounting distance from the center of the Multiblock LNB 1 LNB 2 LNB 3 LNB 4 1˚W 5˚E 13˚E 19.2˚E Elevation EL [˚] Country/City +X [mm] +X [mm] -X [mm] -X [mm] Denmark København...
- Seite 14 Table 2 TD 88/Basic 85/FESAT 90 S X [mm] = LNB mounting distance from the center of the Multiblock LNB 1 LNB 2 LNB 3 LNB 4 13˚E 19.2˚E 23.5˚E 28.2˚E Elevation EL [˚] Country/City +X [mm] +X [mm] -X [mm] -X [mm] Germany Berlin...
- Seite 15 Table 3 TD 110 X [mm] = LNB mounting distance from the center of the Multiblock LNB 1 LNB 2 LNB 3 LNB 4 1˚W 5˚E 13˚E 19.2˚E Elevation EL [˚] Country/City +X [mm] +X [mm] -X [mm] -X [mm] Denmark København 26.4...
- Seite 16 Table 3 TD 110 X [mm] = LNB mounting distance from the center of the Multiblock LNB 1 LNB 2 LNB 3 LNB 4 13˚E 19.2˚E 23.5˚E 28.2˚E Elevation EL [˚] Country/City +X [mm] +X [mm] -X [mm] -X [mm] Germany Berlin 29,5...
