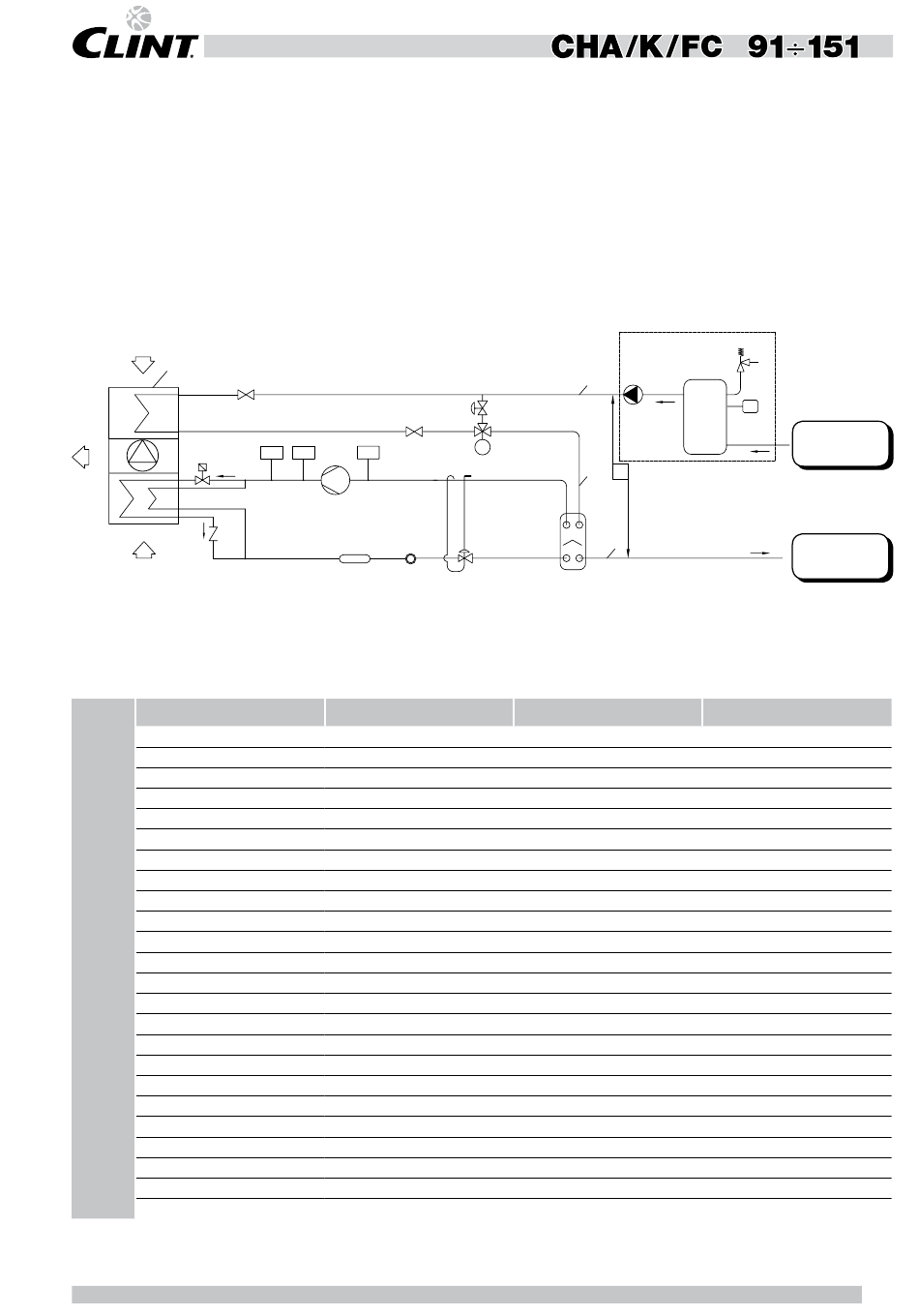

SCHEMA CIRCUITO FRIGORIFERO E IDRAULICO, (le par-
ti delimitate da tratteggio sono relative a unità con serbatoio
e pompa)
HYDRAULISCHER ANSCHLUß UND KÄLTESCHEMA (die
abgegrentzen Teile beziehen sich auf Geräte mit Behãlter
und Pumpe)
ST4
CA
SV
MV
VS
CA
CV
DENOMINAZIONE
CA
BATTERIA CONDENSANTE
CV
VALVOLA DI RITEGNO
EW
EVAPORATORE
FD
FILTRO DISIDRATATORE
MC
COMPRESSORE
MP
ELETTROPOMPA
MV
VENTILATORE
PD
PRESSOSTATO DIFFERENZIALE
RCV
VALVOLA A TRE VIE
SF
IND. DI LIQUIDO-UMIDITA'
SPH
PRESSOSTATO ALTA MAN.
SPL
PRESSOSTATO BASSA AUT.
SPS
PRESSOSTATO COMANDO VS
ST
SERBATOIO
ST1
SONDA DI LAVORO
ST2
SONDA ANTIGELO
ST3
SONDA TEMPERATURA
ST4
SONDA TEMPERATURA
SV
RUBINETTO
V
VALVOLA DI BILANCIAMENTO
VE
VASO DI ESPANSIONE
VS
VALVOLA SOLENOIDE
VSI
VALVOLA DI SICUREZZA (300 kPa)
VT
VALVOLA D'ESPANSIONE
SV
SPL
SPS
SPH
MC
FD
SF
DESIGNATION
CONDENSING COIL
CHECK VALVE
EVAPORATOR
FILTER DRIER
COMPRESSOR
ELECTRICAL PUMP
FAN MOTOR
DIFFERENTIAL PRESSURE SWITCH
THREE WAY VALVE
LIQUID-MOISTURE IND. SIGTH GLASS
HIGH PRESS.SWITCH M.R.
LOW PRESS. SWITCH A.R.
PRESSURE SWITCH VS REGOLATOR
STORAGE TANK
WORKING PROBE
ANTIFREEZE PROBE
TEMPERATURE PROBE
TEMPERATURE PROBE
SHUT-OFF VALVE
BALANCING VALVE
EXPANSION VESSEL
SOLENOID VALVE
SAFETY WATER VALVE (300 kPa)
EXPENSION VALVE
REFRIGERANT / HYDRAULIC CIRCUIT DIAGRAM
( the outline delimited parts are relative to units with
tank and pump)
SCHEMAT DU CIRCUIT HYDRAULIQUE ET FRIGORIFIQUE
(les parties délimitées du contour esquissé sont relatives à
unités avec réservoir et pompe)
ST3
VE
V
RCV
ST1
ST2
EW
VT
BEZEICHNUNG
VERFLUSSIGER/VERDAMPFER
RÜCKSCHLAGVENTIL
VERDAMPFER
TROCKNERFILTER
VERDICHTER
ELEKTRISCHE PUMPE
VENTILATOR
DIFFERENZDRUCKSCALTER
3-WEGE VENTIL
FLÜSSIG-FEUCHTIGKEIT SCHAUGLAS
HOCHDRUCKSCHALTERMAN
NIEDERDRUCKSCHALT.AUT.
PRESSOSTAT
SPEICHERBEHÄLTER
WASSERTEMP. -FÜHLER
FROSTSCHUTZFÜHLER BENUTZERSEITE
FÜHLER TEMPERATUR
FÜHLER TEMPERATUR
ABSPERRVENTIL
UMSCHLAGVENTIL
AUSDEHNUNGSGEFÄß
MAGNETVENTIL
SICHERHEITSVENTIL (300 kPa)
EXPANSIONSVENTIL
VSI
MP
VE
ST
VON DEN VERBRAUCHERN
PD
ZU DEN VERBRAUCHERN
DESIGNATION
BATTERIE COND.
VANNE NON RETOUR
ÉVAPORATEUR
FILTRE DESHYDRATEUR
COMPRESSEUR
POMPE ELECTRIQUE
VENTILATEURS
PRESSOSTAT DIFFERENTIEL
VANNE A 3 VOIES
VOYANT LIQUIDE-HUMIDITÉ
PRSS. HAUTE PRESS. MAN.
PRESS. BASSE PRESS. AUT.
PRESSOSTAT
BALLON TAMPON
SONDE DU TRAVAIL
SONDE ANTIGEL
SONDE TEMPERATURE
SONDE TEMPERATURE
ROBINET
VANNE A 2 VOIES
VASE D'EXPANSION
VANNE SOLENOIDE
VANNE DE SECURITEE EAU (300 kPa)
SOUPAPE D'EXPANSION
DALL'UTILIZZO
FROM THE USER
DES UTILISATEURS
ALL'UTILIZZO
TO THE USER
AUX UTILISATEURS
