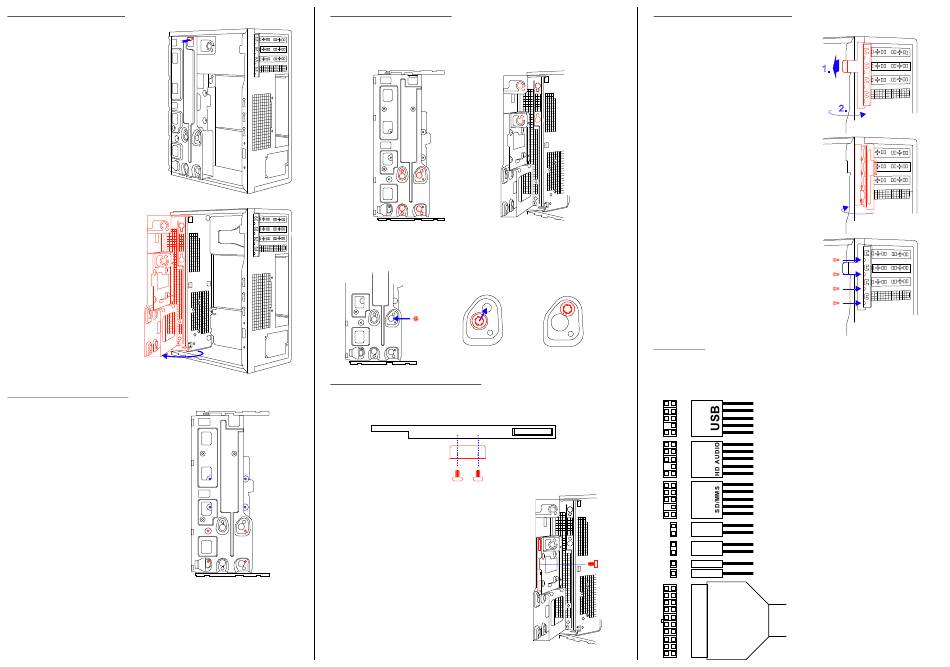

Öffnen des Laufwerkkäfigs
Drücken Sie die Entriegelung des
Laufwerkkäfigs.
Drehen Sie den Käfig nach vorne.
Einbau von 2,5" Festplatten
Am Laufwerkskäfig können zwei
2,5" Festplatten befestigt werden.
Die Befestigungspositionen sind
nebenstehend ROT und BLAU
dargestellt. Halten Sie die
Festplatte unter das Blech und
schrauben Sie die Festplatte von
oben mit den entsprechenden
Schrauben so fest, dass die
Schraubenköpfe in den
Vertiefungen des Blechs
verschwinden.
Einbau von 3,5" Festplatten
Die Befestigung der 3,5 erfolgt mit Entkopplungsgummis an den dafür
vorgesehenen Stellen.
Stecken Sie die Entkopplungsgummis in die großen Löcher der 3,5"
Festplattenaufnahme (1) und schieben Sie sie in die kleinen Löcher
(2).
1
2
Einbau eines optischen Laufwerks
Befestigen Sie den Winkel mit zwei Schrauben am Laufwerk
Brechen Sie aus dem
Laufwerkskäfig das Blech vom
DVD Schacht heraus.
Schieben Sie das Laufwerk von
vorne bis zum Anschlag in den
dafür vorgesehenen Schacht und
schrauben Sie den Winkel am
Gehäuse fest.
Vergessen Sie nicht die DVD-
Blindblende aus der Frontblende
zu entfernen.
Einbau von Erweiterungskarten
Um Erweiterungskarten zu
installieren müssen Sie zuerst die
Slotkartenhalterung entfernen,
1.
indem Sie die Entriegelung nach
außen biegen und die Halterung
nach hinten drehen.
Zusätzlich können die
Erweiterungskarten noch mit
Schrauben gesichert werden.
Anschlüsse
Stecken Sie die Anschlüsse entsprechend Ihrer Beschriftung auf die
dafür vorgesehenen Steckplätze Ihres Mainboards. Lesen Sie dazu in
der Anleitung Ihres Mainboards.
USB 2.0 Anschluss
Audio Anschluss
Card Reader Anschluss, USB 2.0
POWER SW
An/ Aus - Schalter
Anschluss für HDD-Aktivitäts-LED
HDD LED
Pluspol Power LED
+ P LED
- P LED
Minuspol Power LED
USB 3.0 Anschluss
2.
