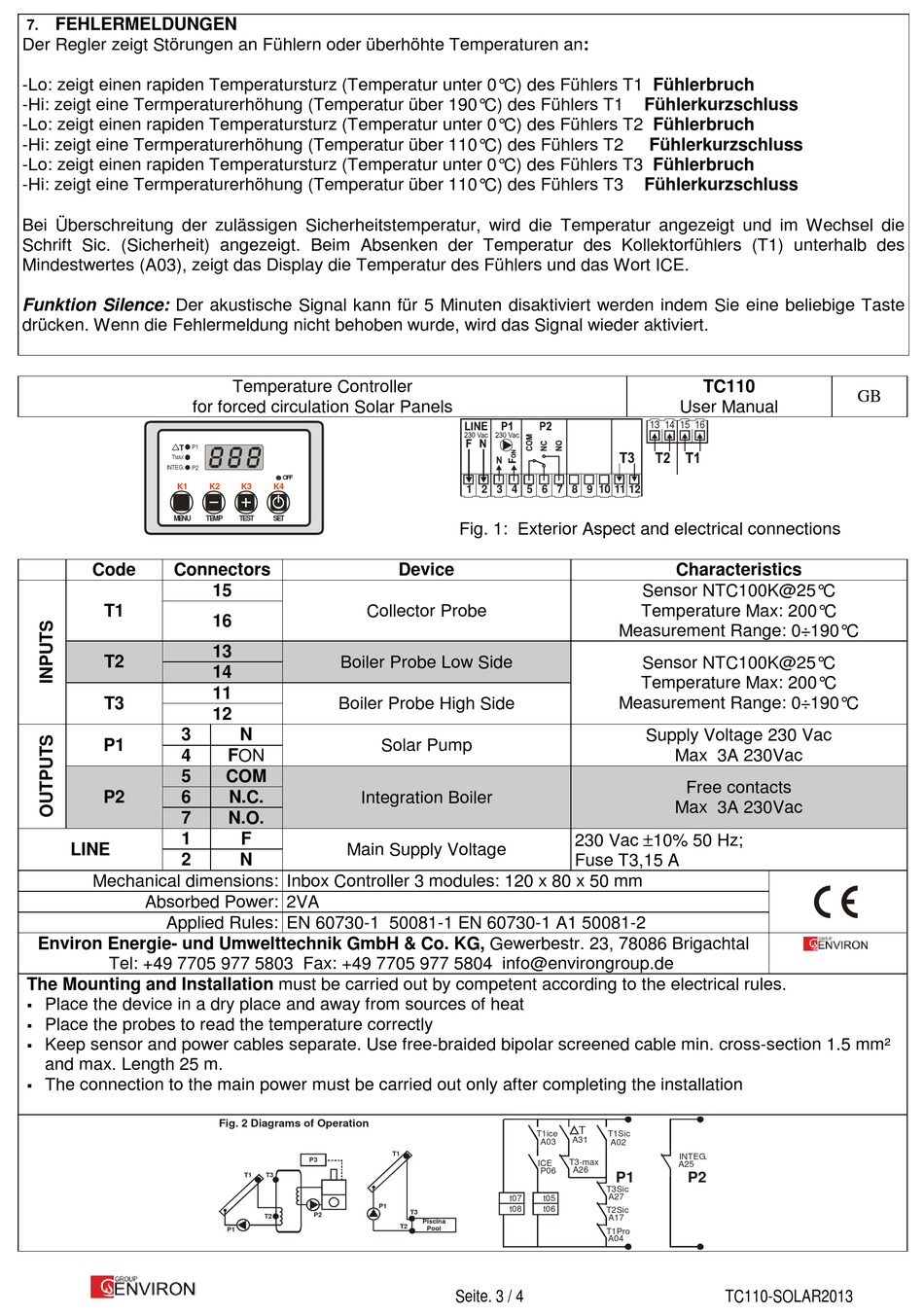

FEHLERMELDUNGEN
7.
Der Regler zeigt Störungen an Fühlern oder überhöhte Temperaturen an:
-Lo: zeigt einen rapiden Temperatursturz (Temperatur unter 0°C) des Fühlers T1 Fühlerbruch
-Hi: zeigt eine Termperaturerhöhung (Temperatur über 190°C) des Fühlers T1
-Lo: zeigt einen rapiden Temperatursturz (Temperatur unter 0°C) des Fühlers T2 Fühlerbruch
-Hi: zeigt eine Termperaturerhöhung (Temperatur über 110°C) des Fühlers T2
-Lo: zeigt einen rapiden Temperatursturz (Temperatur unter 0°C) des Fühlers T3 Fühlerbruch
-Hi: zeigt eine Termperaturerhöhung (Temperatur über 110°C) des Fühlers T3
Bei Überschreitung der zulässigen Sicherheitstemperatur, wird die Temperatur angezeigt und im Wechsel die
Schrift Sic. (Sicherheit) angezeigt. Beim Absenken der Temperatur des Kollektorfühlers (T1) unterhalb des
Mindestwertes (A03), zeigt das Display die Temperatur des Fühlers und das Wort ICE.
Funktion Silence: Der akustische Signal kann für 5 Minuten disaktiviert werden indem Sie eine beliebige Taste
drücken. Wenn die Fehlermeldung nicht behoben wurde, wird das Signal wieder aktiviert.
for forced circulation Solar Panels
P1
T
T
MAX
INTEG.
P2
K1
ME NU
Code
Connectors
T1
T2
T3
3
P1
4
5
P2
6
7
1
LINE
2
Mechanical dimensions: Inbox Controller 3 modules: 120 x 80 x 50 mm
Absorbed Power: 2VA
Applied Rules: EN 60730-1 50081-1 EN 60730-1 A1 50081-2
Environ Energie- und Umwelttechnik GmbH & Co. KG, Gewerbestr. 23, 78086 Brigachtal
Tel: +49 7705 977 5803 Fax: +49 7705 977 5804 info@environgroup.de
The Mounting and Installation must be carried out by competent according to the electrical rules.
Place the device in a dry place and away from sources of heat
Place the probes to read the temperature correctly
Keep sensor and power cables separate. Use free-braided bipolar screened cable min. cross-section 1.5 mm²
and max. Length 25 m.
The connection to the main power must be carried out only after completing the installation
Temperature Controller
OFF
K2
K3
K4
TE MP
TEST
SE T
15
Collector Probe
16
13
Boiler Probe Low Side
14
11
Boiler Probe High Side
12
N
FON
COM
N.C.
Integration Boiler
N.O.
F
Main Supply Voltage
N
Fig. 2 Diagrams of Operation
P3
T1
T3
P1
P2
T2
P1
1 2 3 4 5 6 7 8 9 10 11 12
Fig. 1: Exterior Aspect and electrical connections
Device
Solar Pump
T1ice
A03
T1
ICE
P06
t07
t05
t08
t06
T3
Piscina
T2
Pool
Seite. 3 / 4
Fühlerkurzschluss
Fühlerkurzschluss
Fühlerkurzschluss
TC110
User Manual
13 14 15 16
Characteristics
Sensor NTC100K@25°C
Temperature Max: 200°C
Measurement Range: 0÷190°C
Sensor NTC100K@25°C
Temperature Max: 200°C
Measurement Range: 0÷190°C
Supply Voltage 230 Vac
Max 3A 230Vac
Free contacts
Max 3A 230Vac
230 Vac ±10% 50 Hz;
Fuse T3,15 A
T
T1Sic
A31
A02
INTEG.
T3-max
A25
A26
P1
P2
T3Sic
A27
T2Sic
A17
T1Pro
A04
TC110-SOLAR2013
GB
