Funktionsweise:
1. ON/OFF
Das Ein- oder Ausschalten der Steuerung erfolgt über das längere Drücken der Taste P4 (ON/OFF)
-
Der Status Off wird auf dem Display angezeigt.
2. Fühleranzeige
Die Steuerung zeigt an:
-
Ständig die Kesseltemperatur S1
-
Nach Drücken der Taste P2 wird für 5 Sek. der Fühler S2 angezeigt. (Strich unten links)
-
Bei nochmaliger Betätigung der Taste P2 wird für 5 Sek. der Fühler S3 angezeigt (Strich
oben links)
3. Funktion Alarm
Wenn die Fühlertemperatur den Wert A01 überschreitet:
-
wird akustisch und visuell ein Fehler angezeigt.
-
Funktion SILENCE: Die akustische Fehlermeldung kann durch beliebigen Tastendruck für 5
Minuten deaktiviert werden.
-
Wenn in dieser Zeit die Fehlermeldung noch aktiv ist wird die akustische Fehlermeldung
wieder aktiviert.

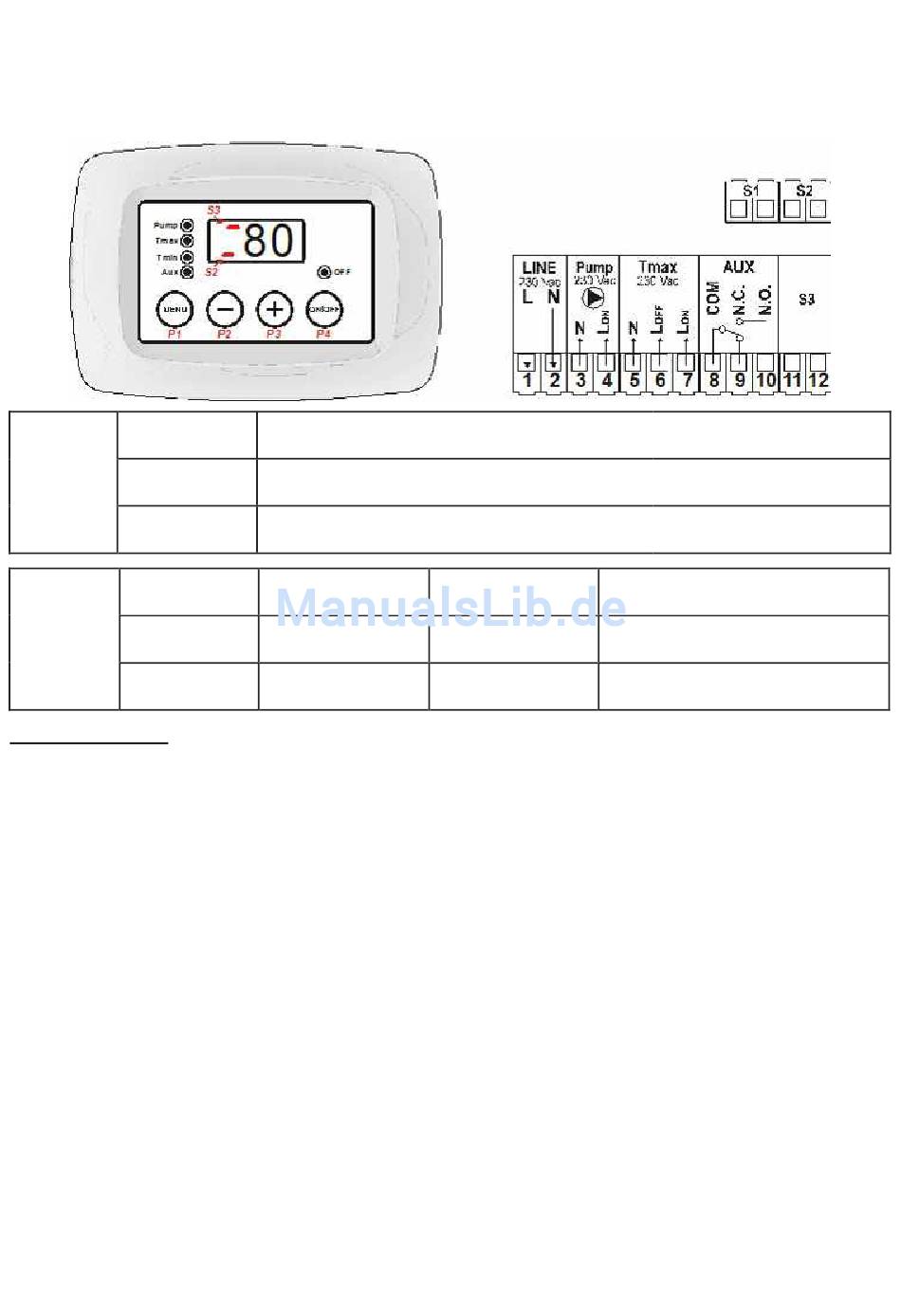

Bedienungsanleitung
2 Zonen-Temperatur-Differenzregler
TC110-33A-39
Kesselfühler (Holzkessel, wasserf. Kamin):
Temperaturfühler Puffer „unten"
Temperaturfühler Puffer „oben"
Kesselpumpe
Steuert ein Ventil
für opt. Schichtung
B1 Kontakt
230 V
Terminals 3(N) - 4(L
230 V
Terminals 5(N)-6(L
230 V
Terminals 8(COM)-9(
0 - 100°C
0 - 100°C
0 - 100°C
)
ON
)- 7(L
9)
OFF
ON
)-10(
)
N.C
NO
