- Seite 64 PowerFix PEK 2.4 B1 Inhaltsverzeichnis Einleitung................63 Bestimmungsgemäße Verwendung ........64 Lieferumfang ................64 Technische Daten ..............65 Sicherheitshinweise ..............65 Bildschirm......................66 Betriebssicherheit ....................67 Betriebsumgebung/Umweltbedingungen ............67 Inbetriebnahme ..............68 Übersicht ......................68 Batterien einsetzen / austauschen ..............69 Schwanenhals abnehmen/ aufstecken ............
-
Seite 65: Einleitung

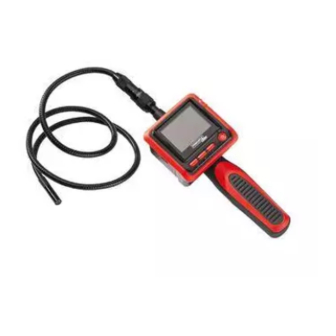

PowerFix PEK 2.4 B1 Einleitung Vielen Dank für den Kauf der Endoskop-Kamera PEK 2.4 B1. Die Kamera mit dem beweglichen Schwanenhals und der regelbaren LED-Beleuchtung kann an schwer zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse eingesetzt werden. Der Schwanenhals ist, bis zu einer Eintauchtiefe von 90 cm, wasserdicht und für den Einsatz in wässrigen Flüssigkeiten geeignet. -
Seite 66: Bestimmungsgemäße Verwendung
PowerFix PEK 2.4 B1 Bestimmungsgemäße Verwendung Bei der Endoskop-Kamera PEK 2.4 B1 handelt es sich um ein optisches Inspektionsgerät, welches nicht für den medizinischen Bereich zugelassen ist. Die Endoskop-Kamera mit Schwanenhals und LED-Beleuchtung kann an schwer zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse eingesetzt werden. -
Seite 67: Technische Daten
PowerFix PEK 2.4 B1 Technische Daten TFT-Bildschirm 6cm / 2,36" Bilddiagonale Auflösung 480 (RGB) x 234 Kamerabeleuchtung 4 weiße LEDs (regelbar in 6 Stufen) Spannungsversorgung 4 x 1,5V AA / LR6 Batterien Laufzeit ca. 8 Std. Umgebungs-/Außentemperatur -10°C bis +50°C Flexibler Schwanenhals –... -
Seite 68: Bildschirm
PowerFix PEK 2.4 B1 Kleinteile können bei Verschlucken lebensgefährlich sein. Beachten Sie auch, dass Erstickungsgefahr besteht, wenn Atemwege durch Verpackungsfolie abgedeckt werden. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. -
Seite 69: Betriebssicherheit
PowerFix PEK 2.4 B1 Betriebssicherheit Wenn Endoskop-Kamera großen Temperaturschwankungen ausgesetzt wird, kann es durch Kondensation zu Feuchtigkeitsbildung kommen, die einen elektrischen Kurzschluss verursachen kann. Warten Sie in dem Fall so lange mit der Inbetriebnahme, bis die Kamera die Umgebungstemperatur angenommen hat. ... -
Seite 70: Inbetriebnahme
PowerFix PEK 2.4 B1 Inbetriebnahme Übersicht 1. Bildschirm Beleuchtungstaste 2. Betriebsanzeige Helligkeitseinstellung 3. Batteriewarnanzeige Batteriefach 4. Ein-/Austaster 10. Flexibler Schwanenhals 5. Griff 11. Kamerakopf mit LEDs 6. Ansicht 68 - Deutsch... -
Seite 71: Batterien Einsetzen / Austauschen
PowerFix PEK 2.4 B1 Batterien einsetzen / austauschen Achten Sie darauf, dass die Kamera ausgeschaltet ist. Das Batteriefach [9] befindet sich auf der linken Seite unterhalb des Bildschirms. Entfernen Sie die Batteriefachabdeckung, indem Sie diese nach unten schieben. Ziehen Sie die Batteriehalterung vorsichtig aus dem Gerät. -
Seite 72: Schwanenhals Abnehmen/ Aufstecken
PowerFix PEK 2.4 B1 Schwanenhals abnehmen/ aufstecken Um den Schwanenhals abzunehmen, drehen Sie den Schraubverschluss nach links bis dieser gelöst ist. Danach kann der Schwanenhals mit etwas Kraft abgezogen werden. Schwanenhals kann durch Verpolungsschutz einer Richtung aufgesteckt werden. Führen Sie dazu den Verpolunsschutz in die dafür vorgesehene Aussparung ein. -
Seite 73: Gerät Verwenden
PowerFix PEK 2.4 B1 Gerät verwenden Ein-/Ausschalten der Endoskop-Kamera Durch Drücken des Ein-/Austasters [4] wird die Endoskop-Kamera ein- bzw. ausgeschaltet. Die Betriebsanzeige [2] leuchtet grün und nach kurzer Verzögerung wird das Kamerabild auf dem Bildschirm [1] angezeigt. Beleuchtung Der Kamerakopf ist mit 4 LEDs ausgestattet. Diese Beleuchtung kann über die Beleuchtungstaste [7] eingeschaltet werden. -
Seite 74: Aufsätze Montieren
PowerFix PEK 2.4 B1 Aufsätze montieren Dem Gerät liegen folgende Aufsätze/Befestigungen bei: Hakenaufsatz Magnetaufsatz Spiegelaufsatz Aufsatzbefestigung Legen Sie den kleinen Wiederhaken des Aufsatzes in die dafür vorgesehene Öffnung am Ende des Schwanenhalses kurz unterhalb des Kamerakopfes. Hinweis: Beim Magnetaufsatz muss die Aufsatzbefestigung, wegen der Magnetgröße, bereits vorher auf den Aufsatz geschoben werden. -
Seite 75: Fehlerbehebung
PowerFix PEK 2.4 B1 Fehlerbehebung Das Gerät lässt sich nicht einschalten 1. Batterien sind möglicherweise leer, legen Sie neue Batterien ein. 2. Prüfen Sie, ob die Batterien richtig eingelegt wurden. Batteriewarnanzeige [3] leuchtet orange Batterien sind fast leer und müssen durch neue gleichen Typs ersetzt werden. -
Seite 76: Konformitätsvermerke
PowerFix PEK 2.4 B1 Sammelbehälter für Geräte-Altbatterien gegeben werden dürfen, bzw. bei nicht vollständig entladenen Batterien, Vorsorge gegen Kurzschlüsse getroffen werden muss. Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können Altpapiersammlungen oder öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe Lieferumfangs werden... -
Seite 77: Hinweise Zu Garantie Und Serviceabwicklung
PowerFix PEK 2.4 B1 Hinweise zu Garantie und Serviceabwicklung Garantie der TARGA GmbH Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den original Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation bzw. Onlinehilfe. - Seite 78 0049 (0) 211 - 547 69 93 E-Mail: service.DE@targa-online.com Telefon: 0043 (0) 1 - 79 57 60 09 E-Mail: service.AT@targa-online.com Telefon: 0041 (0) 44 - 511 82 91 E-Mail: service.CH@targa-online.com IAN: 86588 Hersteller TARGA GmbH Coesterweg 45 59494 Soest Germany 76 - Deutsch...
