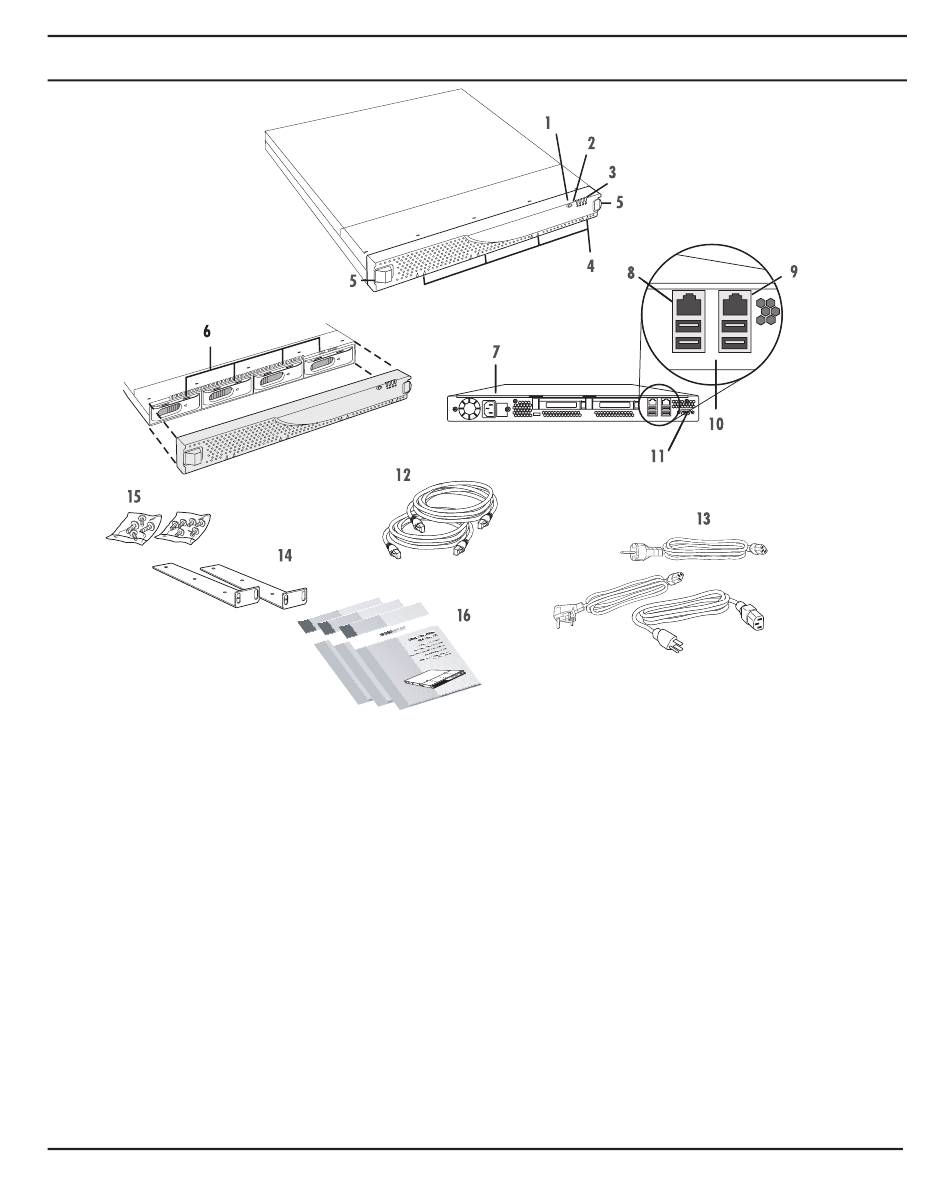

Componenti hardware
1 Tasto di accensione
2 Tasto di reset
3 Indicatori di stato del sistema
4 Indicatori di stato dell'unità disco
5 Dispositivi di sgancio quadrante
6 Unità disco hot-swap (4)
7 Modulo alimentatore
8 Porta Ethernet principale
Nota: i connettori USB sul retro dello Snap Server non possono essere utilizzati per attività di amministrazione. Gli Snap Server
devono essere gestiti tramite l'utility di amministrazione basata su browser.
22
9 Porta Ethernet secondaria
10 Porte USB (4)
11 Connettore di servizio
12 Cavi Ethernet (2)
13 Cavi di alimentazione (1 US, 1 UK, 1 EU)*
14 Staffe per montaggio su rack (2)
15 Viti per il montaggio su rack
16 Guide rapide e CD utente (3)
