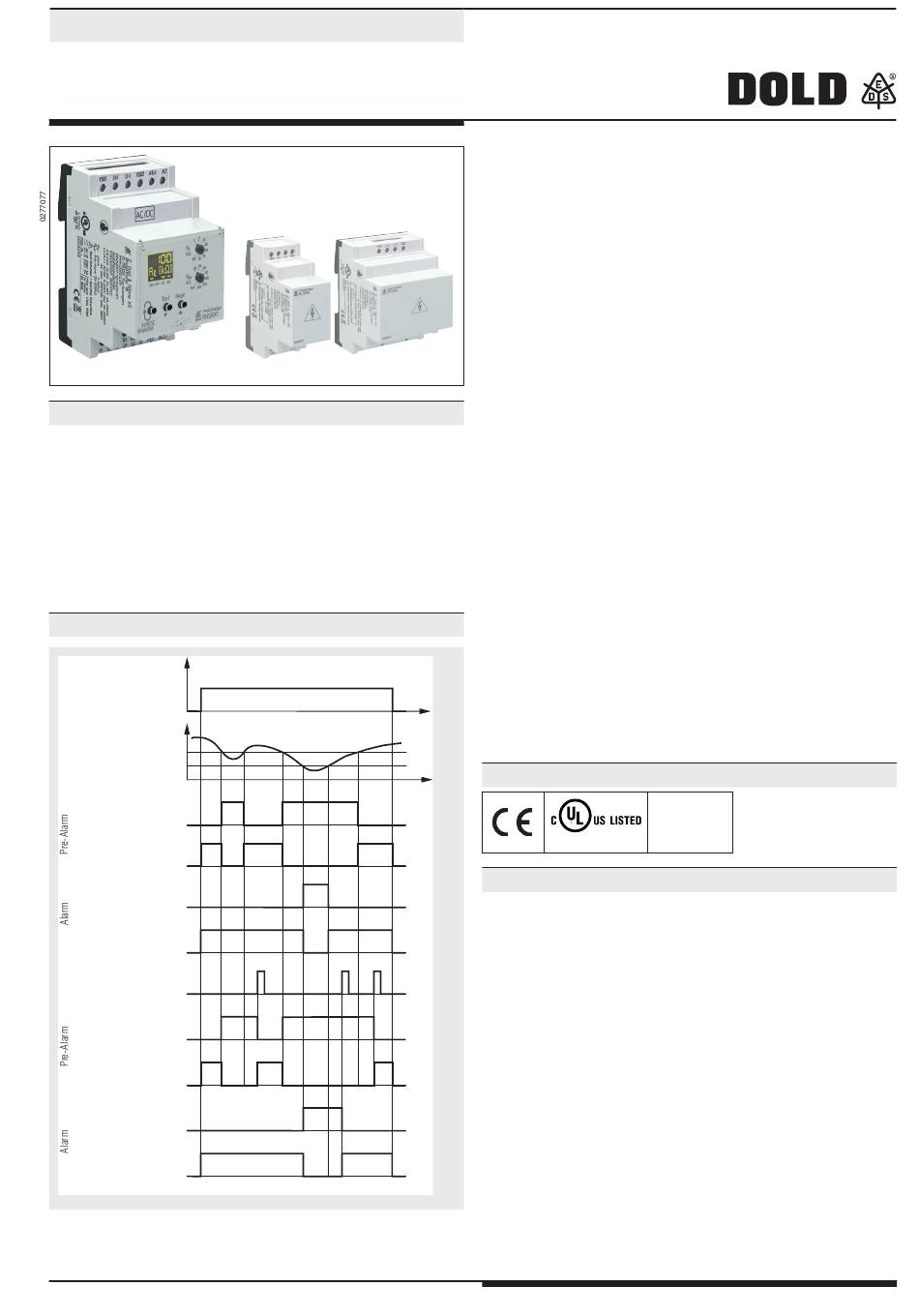

Dold VARIMETER IMD RN 5897/020 Produktbeschreibung
Überwachungstechnik
VARIMETER IMD
Isolationswächter
RN 5897/020
RN 5897/020
Produktbeschreibung
Der Isolationswächter RN 5897/020 der VARIMETER IMD Familie ist eine
normkonforme Lösung zur optimalen und zeitgemäßen Isolationsüberwachung
moderner IT-Systeme. Dabei ist das Gerät flexibel in AC-, DC- sowie
gemischten AC-/DC-Netzen einsetzbar. Haupteinsatzbereiche sind
ungeerdete DC-Ladestationen für Elektrofahrzeuge mit Netzspannungen
bis DC 1000 V. Die Einstellung der Ansprechwerte erfolgt einfach und
bedienerfreundlich über zwei Drehschalter auf der Gerätefront. Über ein
mehrfarbig beleuchtetes Display können die Messwerte, Geräteparameter
und Gerätezustände anwenderfreundlich abgelesen werden. Durch eine
plombierbare Klarsichtabdeckung kann das Gerät gegen unerwünschte
Manipulationen geschützt werden.
Funktionsdiagramm
U H
R
E
Erdschluß
R
pA
R
A
Hystereseverhalten
21-24
Arbeitsstromprinzip
21-22
21-24
Ruhestromprinzip
21-22
11-14
Arbeitsstromprinzip
11-12
11-14
Ruhestromprinzip
11-12
Speicherverhalten
Reset
21-24
Arbeitsstromprinzip
21-22
21-24
Ruhestromprinzip
21-22
11-14
Arbeitsstromprinzip
11-12
11-14
Ruhestromprinzip
11-12
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
Vorschaltgeräte
RL 5898
RP 5898
t
t
M11457
Ihre Vorteile
• Für DC-Ladestationen für Elektrofahrzeuge nach IEC/EN 61851-23
geeignet
• Isolationsüberwachung nach IEC/EN 61557-8
• Mit Anschlussmöglichkeit eines externen Vorschaltgerätes RL 5898
für Nennspannungen bis AC 400 V / DC 500 V bzw.
RP 5898 für Nennspannungen bis AC 690 V / DC 1000 V
• Sehr schnelle Reaktionszeit ≤ 1 s
• Optimierte Isolationswiderstandsmessung auch bei Netzspannungs-
schwankungen
• (durch Auswertung der Netzspannung)
• Selbsttest nach jeder vollen Betriebsstunde
• Vorbeugender Brand- und Anlagenschutz
• Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
• Schnelle Fehlerlokalisierung durch selektive Erdschlusserkennung
nach L+ und L-
• Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen
bis AC max. 250 V bzw. DC max. 300 V
• Einfache Einstellung der Ansprechwerte und Einstellparameter mittels
Drehschalter und Menüführung
• Für Netzableitkapazitäten bis 5 µF
• Überwachung auch bei spannungslosem Netz
• Messkreisüberwachung L(+)/L(-) auf Drahtbruch (abschaltbar)
• Schutzleiteranschlussüberwachung PE1/PE2 auf Drahtbruch
(nicht abschaltbar)
Merkmale
• 2 voneinander getrennt einstellbare Ansprechschwellen
(z.B. für Pre-Alarm und Alarm nutzbar)
• Einstellbereich 1. Ansprechwert (Pre-Alarm): 20 kΩ ... 500 kΩ
• Einstellbereich 2. Ansprechwert (Alarm): 1 kΩ ... 100 kΩ
• Je 1 Wechsler für Isolationsfehler-Pre-Alarm und Isolationsfehler-Alarm
• Arbeits- oder Ruhestromprinzip für Melderelais einstellbar
• Mehrfarbiges Display zur Anzeige des aktuellen Isolationswiderstan-
des, des Gerätezustandes und zur Parametrierung
• Automatischer und manueller Geräteselbsttest
• Alarmspeicherung wählbar
• Manipulationsschutz durch plombierbare Klarsichtabdeckung
• Externer Steuereingang für kombinierte Test-/Reset-Taste
mit zusätzlichem Stop der Messfunktion
• 3 Weitspannungsbereiche für die Hilfsspannung
• Baubreite 52,5 mm
Zulassungen und Kennzeichen
AC/DC
Canada / USA
Anwendungen
Isolationsüberwachung von:
• Ungeerdeten AC-, DC-, AC/DC-Netzen
• DC-Ladestationen für Elektrofahrzeuge
• USV-Anlagen
• Netzen mit Frequenzumrichtern
• Batterienetzen
• Netzen mit Gleichstromantrieben
• Hybrid- und Batteriefahrzeugen
• Mobilen Stromerzeugern
1
19.07.19 de / 125A
