• Vedno uporabljajte primeren in odobren
SESTAVLJANJE GRELNIKA
Če zgornjih točk ne boste upoštevali, izdelovalec ne bo odgovoren za nobene
poškodbe ali škodo.
Uporaba tega izdelka in elementov, ki so potrebni za ta namen, poteka na izključ-
no odgovornost končnega uporabnika.

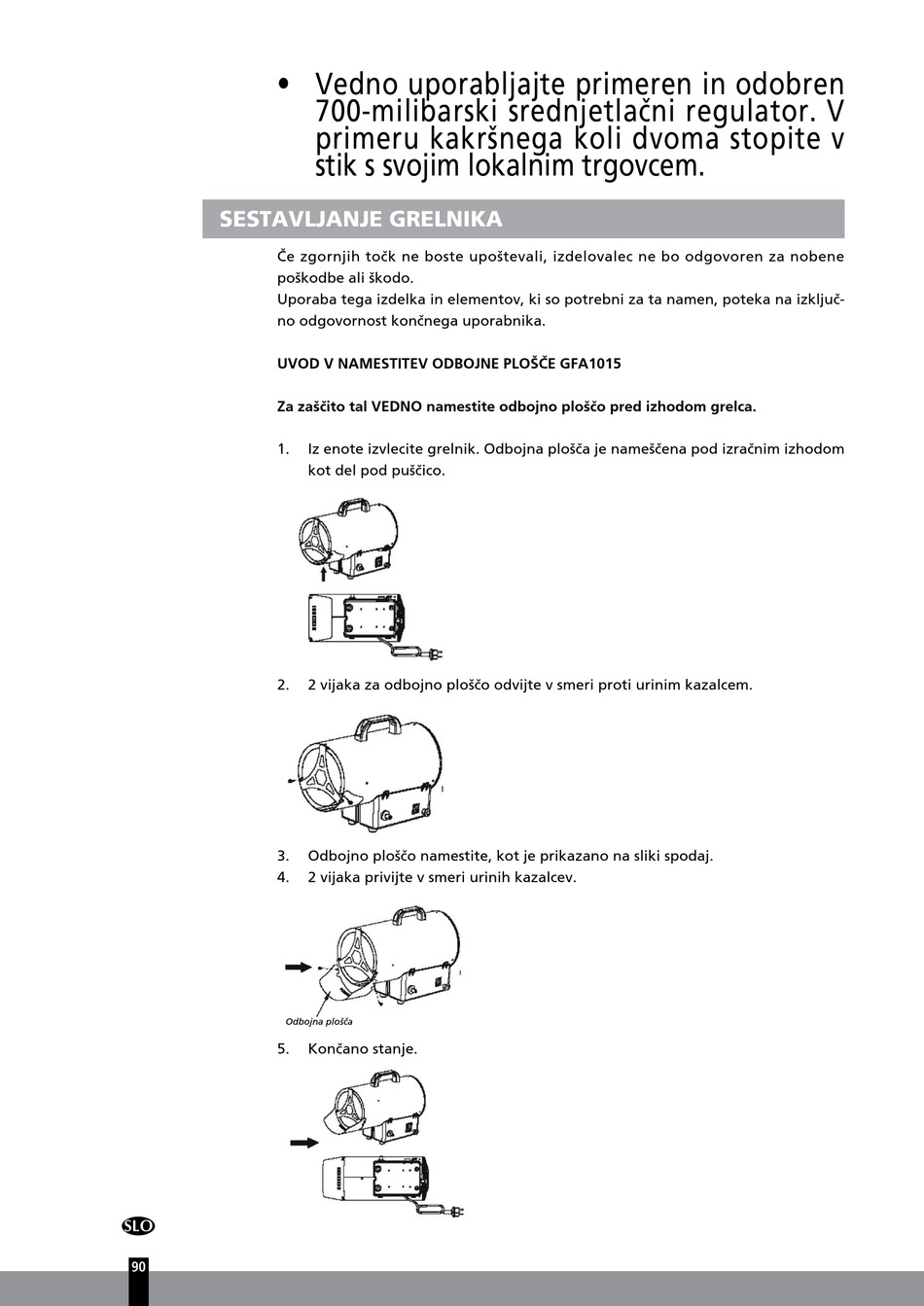

UVOD V NAMESTITEV ODBOJNE PLOŠČE GFA1015
Za zaščito tal VEDNO namestite odbojno ploščo pred izhodom grelca.
1.
2.
3.
4.
Odbojna plošča
5.
y
90
700-milibarski srednjetlačni regulator. V
primeru kakršnega koli dvoma stopite v
stik s svojim lokalnim trgovcem.
Iz enote izvlecite grelnik. Odbojna plošča je nameščena pod izračnim izhodom
kot del pod puščico.
2 vijaka za odbojno ploščo odvijte v smeri proti urinim kazalcem.
Odbojno ploščo namestite, kot je prikazano na sliki spodaj.
2 vijaka privijte v smeri urinih kazalcev.
Končano stanje.
