Gebruikershandleiding voor warmtepompen Heatermax Compact 10/20 voor zwembassins
Winterbestendig maken
WAARSCHUWING: Tap gedurende de winterperiode, of wanneer de omgevingstemperatuur lager wordt dan 0 °C, altijd het water af uit de warmtepomp. Anders wordt de titanium warmte-
wisselaar door bevroren water onherstelbaar beschadigd. Dat valt niet onder de garanti.
• Schakel de warmtepomp uit en ontkoppel het apparaat van de stroomvoorziening.
• Tap het water af uit de warmtewisselaar. Verwijder daarvoor de waterinlaat- en wateruitlaatverbindingen aan de warmtepomp.
• Sla het apparaat op een vorstvrije locatie op. Bescherm het apparaat niet door een luchtdichte afdekking om schade aan het apparaat door condensatie te voorkomen.
Fouten opsporen en verhelpen
Wanneer uw warmtepomp niet volgens de voorschriften werkt, kan dat verschillende redenen hebben:
• De warmtepomp houdt 30 seconden „pauze", voordat deze gaat werken.
• De warmtepomp schakelt uit, wanneer het water in het zwembad de gewenste temperatuur heeft bereikt.
• Er is eventueel een storing van de warmtepomp (zie tabel verder hierna).
Storing
Fout door te lage omgevingstemperatuur
Sensor Watertemperatuur
Sensor Omgevingstemperatuur
Bescherming tegen te lage druk
Neem contact op met uw dealer, wanneer u alle bovengenoemde punten hebt gecontroleerd en het probleem nog blijft bestaan.
2
Garantie
Voor dit product geldt een garantie van twee jaar vanaf de aankoopdatum voor aantoonbare materiaal- en productiefouten. Het originele aankoopbewijs moet aanwezig zijn om aanspraak te maken op deze garantie. Deze garantie dekt geen
aanspraken door fouten tijdens assemblage en/of bedrijf, onvoldoende verzorging, beschadigingen door vorst, onvakkundige reparatiepogingen, gebruik van niet-originele vervangingsonderdelen, gebruik van geweld, fouten van derden, over-
belasting, mechanische schade of schade door vreemde voorwerpen, veranderingen aan het apparaat, vervanging van het koelmiddel door een ander soort dan dat op het typeplaatje is vermeld, gebruik van het apparaat onder omstandigheden
die buiten de in deze gebruikershandleiding vermelde toepassingsgrenzen liggen. Bovendien zijn aanspraken door beschadigingen aan en/of problemen met slijtageonderdelen van deze garantie uitgesloten.
Correcte afvalverwijdering van dit product
Dit symbool op het product wijst er binnen de EU op dat dit product niet via het normale huisvuil mag worden weggegooid. De oude apparaten bevatten kostbare materialen die kunnen worden gerecycled, die naar een inzamel-
punt voor recycling moeten worden gebracht om het milieu resp. de gezondheid van de mens niet door ongecontroleerde afvalverwijdering in gevaar te brengen. Gooi oude apparaten daarom weg via geschikte inzamelsystemen.
Verklaring van overeenstemming
UBBINK GARDEN BV verklaart op eigen verantwoordelijkheid dat de warmtepompen Heatermax Compact 10/20 voldoen aan de vereisten van de EU-richtlijnen 2014/35/EU (LVD) en 2014/30/EU (EMV). De volgende geharmoniseerde normen
werden toegepast:
EN 60335-1:2012+A11:2014+AC:2014; EN 60335-2-40:2003+A11:2005+A1:2006+A2:2009+A13:2012;
EN 62233:2008; EN 55014-1:2006+A1:2009+A2:2011; EN 55014-2:1997+A1:2001+A2:2008;
EN 6100-3-2:2014; EN 6100-3-3-2013

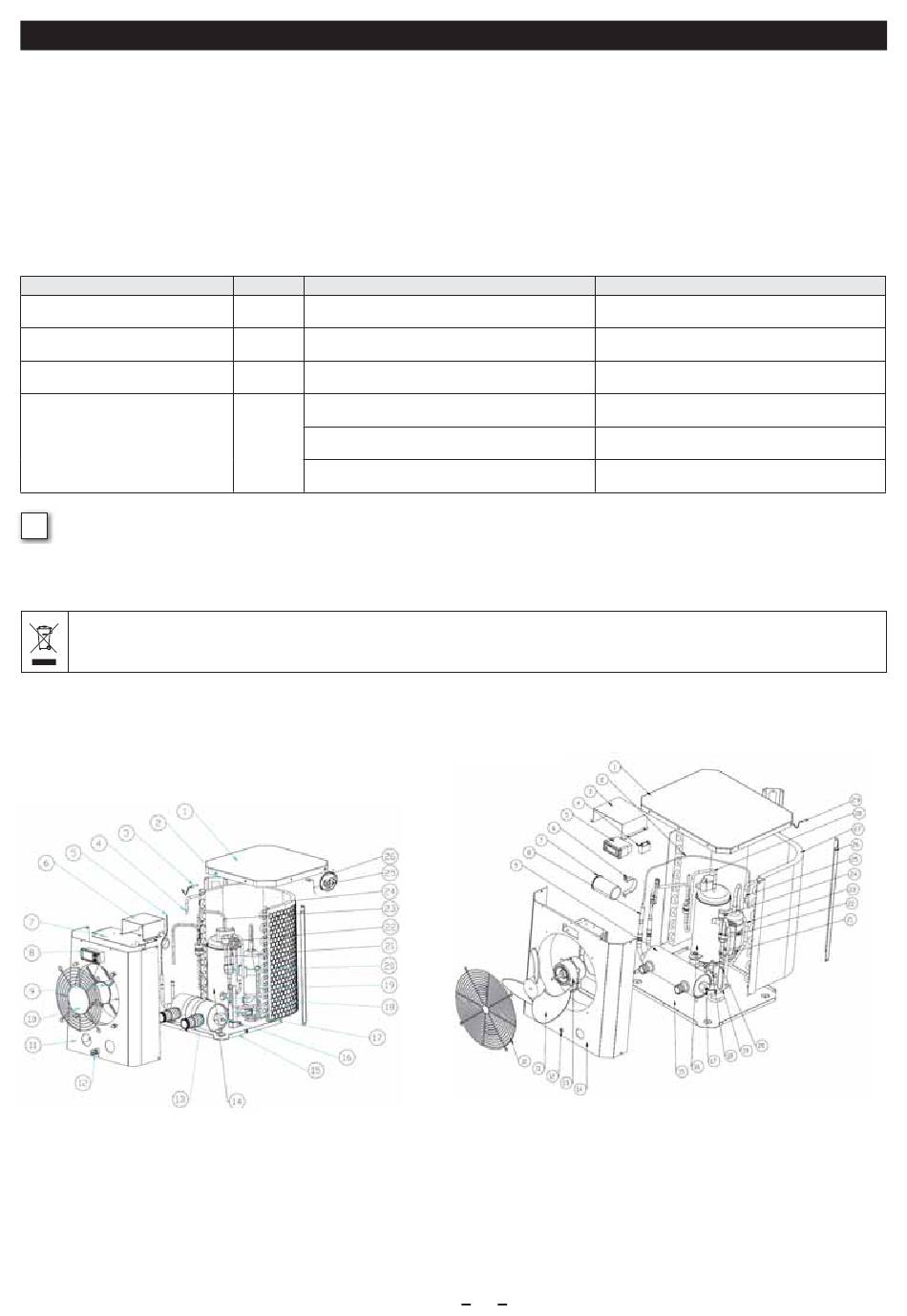

Heatermax COMPACT 10
1 Bovenste deksel 14 Compressor
2 Zuil 15 Basis
3 Omgevingstemperatuursensor 16 Watertemperatuursensor
4 Overgangsbuis 17 Afsluitklepplaat
5 Gasverzamelbuis 18 Afsluitklep
6 Schakelkast 19 Gasverzamelbuis
7 Bovenste plaat ventilatormotor 20 Gasretourleiding
8 Regelaar 21 Lagedrukschakelaar
9 Eindmontage 22 Afsluitklep capillaire buisjes
10 Frontrooster 23 Uitlaatbuis
11 Frontplaat 24 Verdamper
12 Bevestiging stroomkabel 25 Clip
13 Titanium warmtewisselaar 26 Condensator compressor
Code
P0 De omgevingstemperatuur is lager dan 12 °C
P1 Onderbreking of kortsluiting
P2 Onderbreking of kortsluiting
Lagedrukschakelaar is uitgevallen of ontkoppeld
EL Onvoldoende koelmiddel
Onvoldoende watercirculatie
Oorzaak
Heatermax COMPACT 20
1 Bovenste deksel
2 Capillaire buisjes
3 Schakelkast
4 Condensator ventilator
5 Regelaar
6 Clip
7 Condensator compressor
8 Overgangsbuis
9 Titanium warmtewisselaar
10 Frontrooster
11 Ventilatorblad
12 Bevestiging stroomkabel
13 Motor
14 Frontplaat
15 Basis
13
Oplossing
Wanneer de omgevingstemperatuur tot meer dan 13 °C stijgt, gaat
de warmtepomp weer werken.
Controleer de sensor en vervang deze eventueel
Controleer de sensor en vervang deze eventueel
Controleer de schakelaar en vervang deze eventueel
Controleer of er een gaslek is, vul het koelmiddel bij
Reinig de lucht-warmtewisselaar
16 Compressor
17 Watertemperatuursensor
18 Afsluitklep
19 Gasverzamelbuis
20 Plaat afsluitklep
21 Overgangsbuis
22 Afsluitklep capillaire buisjes
23 Gasretourleiding
24 Lagedrukschakelaar
25 Overgangsbuis
26 Zuil
27 Verdamper
28 Luchtafvoerbuis
29 Omgevingstemperatuursensor
