Silentron PhotoPir
Drahtloses fotografische Aufnahme System für Alarmbestätigung
5525 PhotoPir

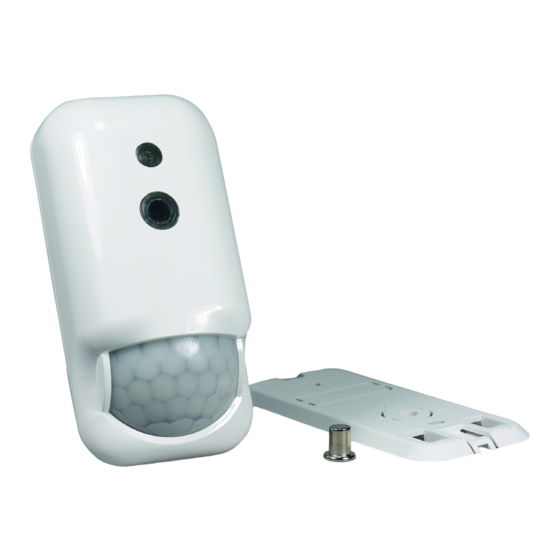

DRAHTLOSER INFRAROT-BEWEGUNGSMELDER MIT EINGEBAUTER FOTOKAMERA

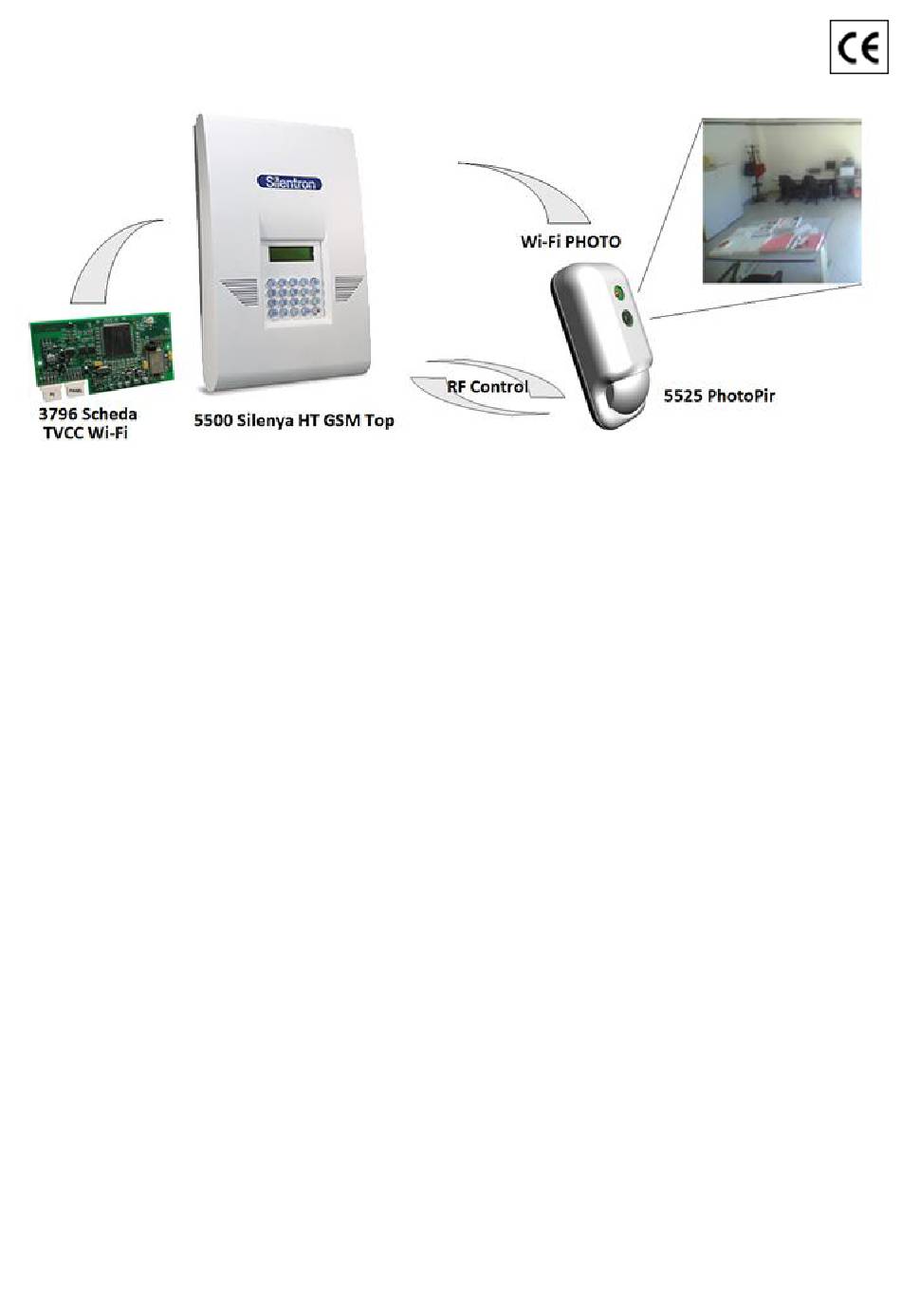

(kompatibel mit Zentralen Art. Nr. 5500 Silenya HT GSM Top mit Karte 3796)
CE-Konformitätserklärung: Die Silentron Spa. Erklärt unter ihrer eigenen Verantwortung, dass die in diesem Handbuch beschriebenen
Produkte den von folgenden Richtlinien und zugehörigen Normen bzw. technischen Spezifikationen entsprechen:
1) EG-Richtlinie 1999/5/EG - R&TTE - vom 9.03.1999 (Gesetzesdekret 9/05/2001 Nr. 269) bezüglich Funkgeräten, Telekommunikations-
Endgeräten und der gegenseitigen Anerkennung ihrer Konformität. Folgende Normen und/oder technische Spezifikationen wurden
angewandt:
- LVD und Schutz der Gesundheit (Art. 3(1)(a)): EN 60950-1 (2006-04), EN 50371 (2002-03)
- EMC (Art. 3(1)(b)): EN 301 489-1 V1.8.1 (2008-04), EN 301 489-3 V1.4.1 (2002-08), EN 301 489-7 V1.3.1 (2005-11)
- Funkspektrum (Art. 3(2)): EN 300 220-1 V2.1.1 (2006-04), EN 300 220-2 V2.1.2 (2007-06):
Das Produkt hat gemäß der zitierten Richtlinie Anhang IV die Klasse 2 und kann deshalb unbeschränkt vertrieben und in Betrieb genommen
werden.
2) EG-Richtlinie 2004/108 vom 15. Dezember 2004 zur Annäherung der Gesetzgebung der Mitgliedsstaaten bezüglich der elektromagnetischen
Kompatibilität. Folgende Normen und/oder technische Spezifikationen wurden angewandt: EN 50130-4 (1995-12) + A1 (1998-04) + A2 (2003-
01) - EN 55024 (1998-09) +A1 (2001-10) + A2 (2003-01) - EN 301489-1 V1.8.1 (2008-04) - EN 301489-3 V. 1.4.1 (2002-08) - EN 301489-7 V1.3.1
(2005-11).
3) Richtlinie EG 2006/95 vom 12. Dezember 2006, für die Annnäherung der Gesetzgebung der Mitgliedsstaaten bezüglich elektrischen
Materials, das für die Anwendung in solchen Spannungsbereichen bestimmt ist. Es gilt die Norm EN 60950-1 (2006-049).
4) Elektronische Alarmsysteme: Norm EN 50130-5; EN 50131-1 - EN 50131-2-2 (nur PIR-Teil); EN 50069-1; EN 60529
Sicherheitsgrad: 1; Umweltklasse II.
KARTE TVCC 3796 - Ausschließlich kompatibel mit Zentralen 5500 Silenya HT GSM Top
CE-Konformitätserklärung: Das hier beschriebene Gerät funktioniert mit 12 V Gleichstrom und ist ein Zubehörbestandteil eines elektronischen
Alarmsystems, das zur oben genannten Zentrale der letzten Generation (FW 301ST) gehört, und kann daher nicht von dieser Anlage getrennt
verwendet werden, auch wenn es folgenden Richtlinien entspricht:
1) Richtlinie EG 2004/108 vom 15. Dezember 2004 bezüglich der elektromagnetischen Kompatibilität. Folgende Normen und/oder technische
Spezifikationen wurden angewandt: EN 50130-4 (1995-12) + A1 (1998-04) + A2 (2003-01) - EN 55022:2006-09 +A1:2007-10- EN 301489-1
V1.8.1 (2008-04) - EN 301489-3 V. 1.4.1 (2002-08) - EN 301489-7 V1.3.1 (2005-11).
2) Richtlinie EG 2006/95 vom 12.12.2006: es gilt die Norm EN 60950-1 (2006-049).
Achtung: Die hier beschriebenen Apparaturen dürfen nur von Fachtechnikern in Einhaltung der geltenden Normen installiert und in Betrieb
gesetzt werden, wobei darauf zu achten ist, das Sichtfeld der Geräte nicht zu verdunkeln, das sie brauchen. Ihre Sendereichweite muss
aufmerksam überprüft werden.
