GENERALITES
Les composants de l'ensemble de traitement de l'air se raccordent suivant le sens de
circulation gauche-droite (semblable à celui de la symbolisation). Le sens d'écoulement
de l'air est indiqué en face avant par une flèche.
Possibilité de montage inversé, avec circulation droite-gauche, en retournant les appareils
et déplacer de 180°, en face avant, les protecteurs de cuves et manomètre.
Les appareils de traitement de l'air Modulair 107 et 112 existent en versions prévues
pour atmosphères explosibles sous forme de gaz, vapeurs, brouillard et
poussiéreuses (directive ATEX 94/9/CE) :
leur mise en service et entretien se font selon les indications
ci-dessous.
Les ensembles standard sont constitués de deux éléments avec fil-
tre/régulateur monobloc et lubrificateur. Cette solution présente un
gain d'encombrement de 30 % par rapport à la version à trois
produits. Néanmoins si l'utilisateur souhaite constituer des ensembles
avec filtre et régulateur indépendants, approvisionner séparement
chacun des composants + les 2 lots d'assemblage.
Ensemble standard Ensemble constitué de 3 composants
constitué de 2 éléments
(approvisionner également
avec filtre/régulateur monobloc
2 lots d'assemblage)
et lubrificateur
FIXATION
La fixation des appareils séparés ou des ensembles peut s'effectuer de différentes manières. (vis non fournies)
Fixation frontale directe
3
(3) 2 trous de fixation, modulair 107: Ø 4,1 profondeur C4: 38 mm / modulair 112: Ø 5,5 profondeur C4: 47,5 mm
NOTA - Le régulateur ou filtre/régulateur peut également être fixé à l'aide d'une équerre supérieure + bague (accessoires)
- Le régulateur seul peut être monté en tableau à l'aide d'une bague de fixation (accessoire)
(383 46 68) MS-P710-1e

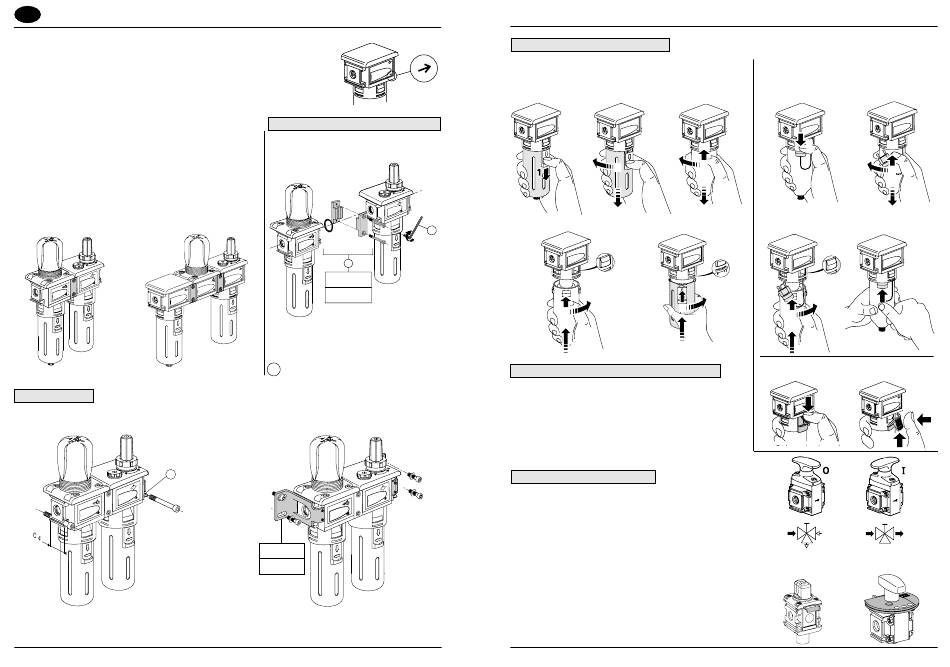

ASSEMBLAGE DES ELEMENTS SEPARES
Association aisée de tous les appareils
MODULAIR 107 ou 112 par dispositif d'assem-
blage (1) avec accessibilité frontale
2
1
Modulair 107
343 04 001
Modulair 112
343 03 001
Le lot d'assemblage (1) comprend:
1 bride d'assemblage arrière (trous taraudés)
1 bride d'assemblage avant (trous lamés)
2 vis d'assemblage tête cruciforme/CHc
1 joint d'étanchéité inter-composants
2 Serrage:
Modulair 107: par tournevis cruciforme
Modulair 112: par clé 6 pans de 3 mm
(non fournie)
Fixation par équerres latérales (accessoire)
Modulair 107
343 04 003
Modulair 112
343 03 003
MODULAIR 107 - 112
DEMONTAGE / REMONTAGE CUVES
CUVE POLYCARBONATE AVEC PROTECTEUR DE CUVE
Le protecteur de cuve possède un bouton de déverrouillage à
actionner pendant les phases de démontage (1) + (2)
Démontage
45˚
45˚
2
3
Remontage
45˚
4
2
3
1
SPECIFICATIONS GENERALES D'UTILISATION
Fluide controlé : air comprimé ou gaz neutres
● ● ● ● ●
Température ambiante : 0° C à + 50°C
● ● ● ● ●
Pression maxi d'utilisation : ne pas dépasser la pression
● ● ● ● ●
suivante (en fonction de la
température ambiante)
16 bar à 23°C
10 bar à 50°C
Composant avec purge automatique : 2 à 10 bar maxi
● ● ● ● ●
(pour Modulair 112)
VANNE D'ISOLEMENT 3/2
MONTAGE
A placer en amont de l'ensemble de traitement de l'air
● ● ● ● ●
Position quelconque, tout en veillant à l'accessibilité à la poignée
● ● ● ● ●
de commande.
Pour un meilleur confort d'utilisation, dans le cas de montage sur
● ● ● ● ●
paroi, il est recommandé de choisir la fixation par équerres latérales
Pression et température: voir spécifications générales
● ● ● ● ●
Commande manuelle "quart de tour" :
● ● ● ● ●
- Poignée dans le sens de la canalisation = vanne ouverte
- Poignée perpendiculaire aux orifices = vanne fermée
Recommandation: ne pas obturer l'orifice d'échappement 3, situé
à la partie inférieure
Version: position fermée cadenassable, sur demande
ACCESSOIRE ADAPTABLE sur orifice 3
Silencieux G 1/4 en bronze fritté, code : 346 00 002
● ● ● ● ●
Silencieux G 1/4 en plastique poreux, code : 346 00 407
● ● ● ● ●
CUVE POLYCARBONATE (sans protecteur)
La cuve polycarbonate fournie sans protecteur
est équipée d'un verrou de blocage.
Démontage (Modulair 112)
1
45˚
4
5
Remontage (Modulair 112)
45°
45˚
3
2
1
Modulair 107
Déverrouillage Verrouillage
1
1 2
3
Version cadenassable
Modulair 107 Modulair 112
2
2
3
2
1
