2. Instalación
ES
+
MODE
1 2 3 4
%
0 2 4 6 8 10 12 14
$
MODE
1
86
200
8800N036-B
5"
A000857-A
5 6 7
16 18 20 22 24
C002586-B
2
3
C002588-A

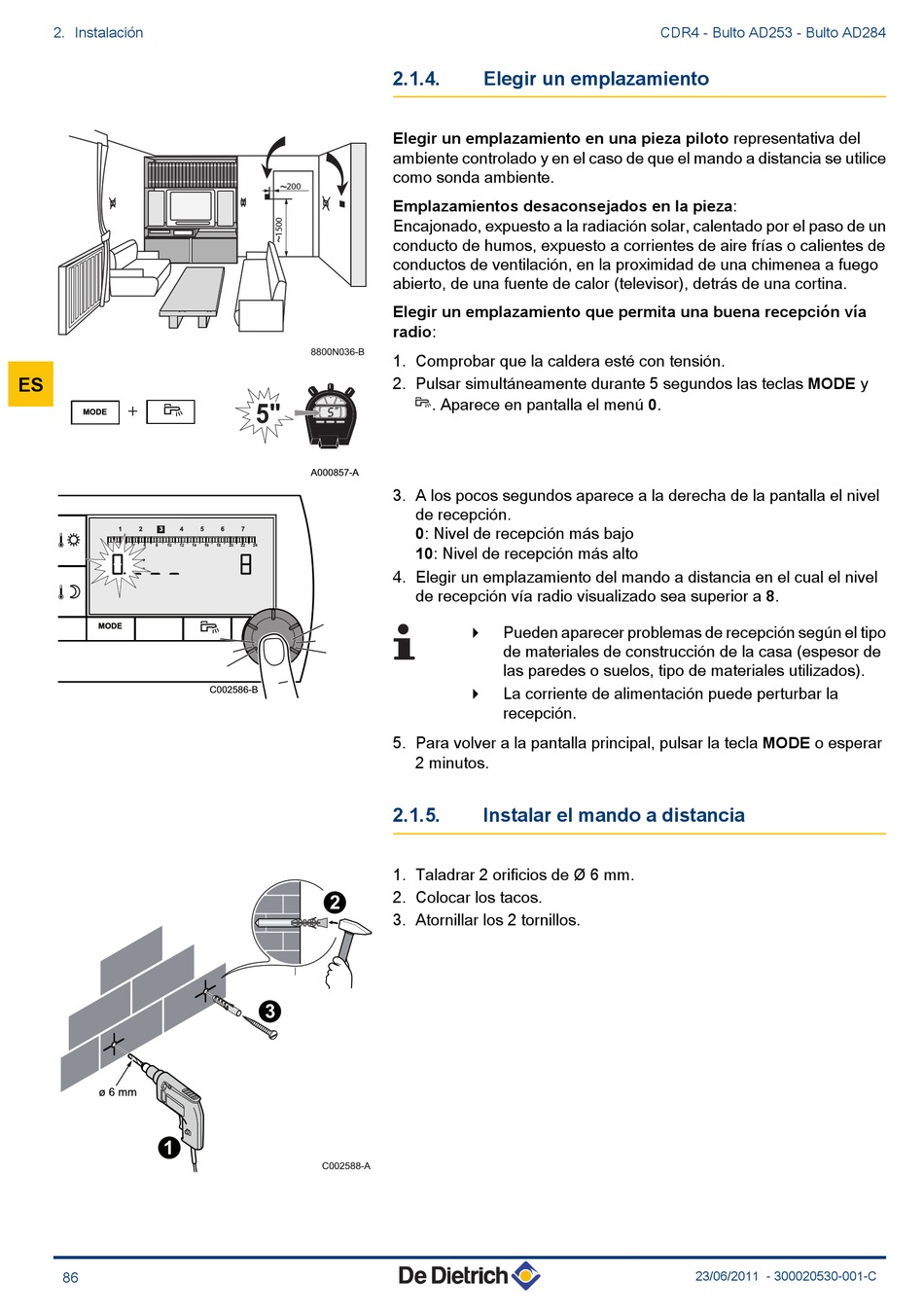

2.1.4.

Elegir un emplazamiento

Elegir un emplazamiento en una pieza piloto representativa del
ambiente controlado y en el caso de que el mando a distancia se utilice
como sonda ambiente.
Emplazamientos desaconsejados en la pieza:
Encajonado, expuesto a la radiación solar, calentado por el paso de un
conducto de humos, expuesto a corrientes de aire frías o calientes de
conductos de ventilación, en la proximidad de una chimenea a fuego
abierto, de una fuente de calor (televisor), detrás de una cortina.
Elegir un emplazamiento que permita una buena recepción vía
radio:
1. Comprobar que la caldera esté con tensión.
2. Pulsar simultáneamente durante 5 segundos las teclas MODE y
r. Aparece en pantalla el menú 0.
3. A los pocos segundos aparece a la derecha de la pantalla el nivel
de recepción.
0: Nivel de recepción más bajo
10: Nivel de recepción más alto
4. Elegir un emplazamiento del mando a distancia en el cual el nivel
de recepción vía radio visualizado sea superior a 8.
Pueden aparecer problemas de recepción según el tipo
4
de materiales de construcción de la casa (espesor de
las paredes o suelos, tipo de materiales utilizados).
La corriente de alimentación puede perturbar la
4
recepción.
5. Para volver a la pantalla principal, pulsar la tecla MODE o esperar
2 minutos.
2.1.5.

Instalar el mando a distancia

1. Taladrar 2 orificios de Ø 6 mm.
2. Colocar los tacos.
3. Atornillar los 2 tornillos.
CDR4 - Bulto AD253 - Bulto AD284
23/06/2011 - 300020530-001-C
