Aufbau und Funktion
Schnittstellen/Anbindungspunkte
Multilift I

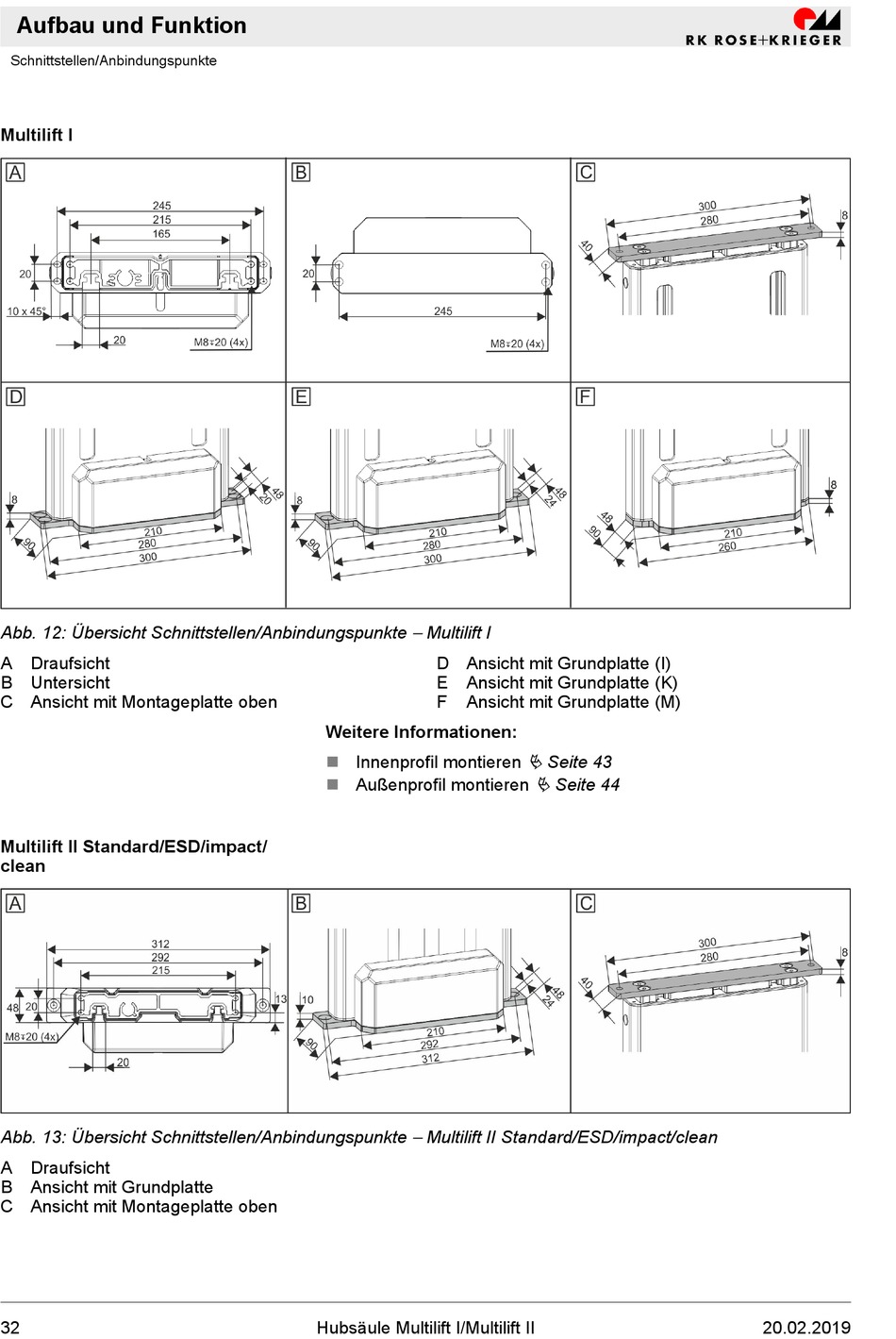

Abb. 12: Übersicht Schnittstellen/Anbindungspunkte
A Draufsicht
B Untersicht
C Ansicht mit Montageplatte oben
Multilift II Standard/ESD/impact/
clean
Abb. 13: Übersicht Schnittstellen/Anbindungspunkte
A Draufsicht
B Ansicht mit Grundplatte
C Ansicht mit Montageplatte oben
32
- Multilift I
D Ansicht mit Grundplatte (I)
E Ansicht mit Grundplatte (K)
F Ansicht mit Grundplatte (M)
Weitere Informationen:
Innenprofil montieren
n
n Außenprofil montieren
- Multilift II Standard/ESD/impact/clean
Hubsäule Multilift I/Multilift II
Ä Seite 43
Ä Seite 44
