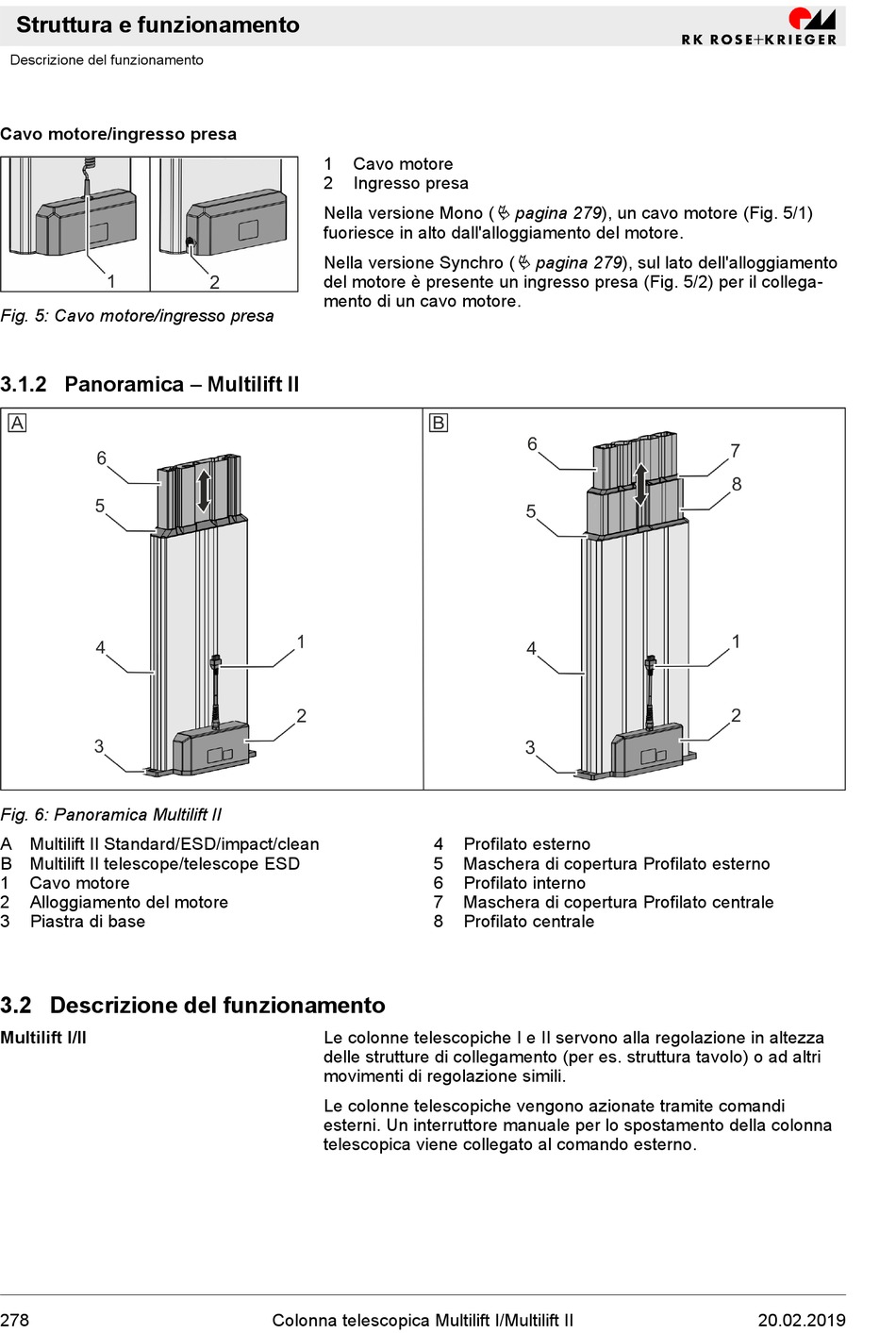

Panoramica - Multilift Ii; Descrizione Del Funzionamento - RK Rose+Krieger Multilift I Montageanleitung

Struttura e funzionamento

Descrizione del funzionamento

Cavo motore/ingresso presa
Fig. 5: Cavo motore/ingresso presa

3.1.2 Panoramica - Multilift II

Fig. 6: Panoramica Multilift II
A Multilift II Standard/ESD/impact/clean
B Multilift II telescope/telescope ESD
1 Cavo motore
2 Alloggiamento del motore
3 Piastra di base
3.2 Descrizione del funzionamento
Multilift I/II
278
1 Cavo motore
2 Ingresso presa
Nella versione Mono (
fuoriesce in alto dall'alloggiamento del motore.
Nella versione Synchro (
del motore è presente un ingresso presa (Fig. 5/2) per il collega-
mento di un cavo motore.
4
5
6
7
8
Le colonne telescopiche I e II servono alla regolazione in altezza
delle strutture di collegamento (per es. struttura tavolo) o ad altri
movimenti di regolazione simili.
Le colonne telescopiche vengono azionate tramite comandi
esterni. Un interruttore manuale per lo spostamento della colonna
telescopica viene collegato al comando esterno.
Colonna telescopica Multilift I/Multilift II
Ä pagina 279), un cavo motore (Fig. 5/1)
Ä pagina 279), sul lato dell'alloggiamento
Profilato esterno
Maschera di copertura Profilato esterno
Profilato interno
Maschera di copertura Profilato centrale
Profilato centrale
