Markiergerät e-mark

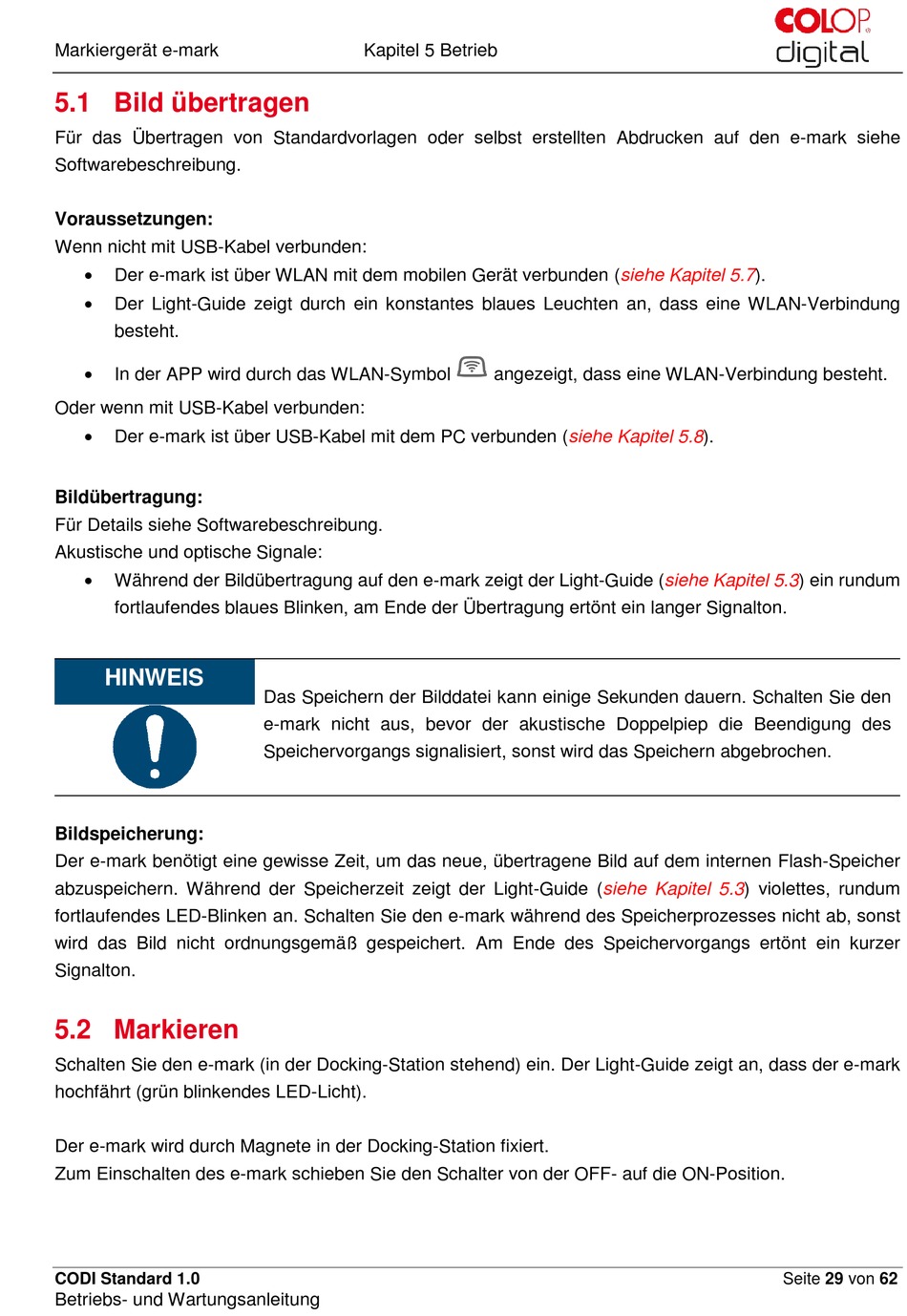

5.1 Bild übertragen
Für das Übertragen von Standardvorlagen oder selbst erstellten Abdrucken auf den e-mark siehe
Softwarebeschreibung.
Voraussetzungen:
Wenn nicht mit USB-Kabel verbunden:
Der e-mark ist über WLAN mit dem mobilen Gerät verbunden
Der Light-Guide zeigt durch ein konstantes blaues Leuchten an, dass eine WLAN-Verbindung
besteht.
In der APP wird durch das WLAN-Symbol
Oder wenn mit USB-Kabel verbunden:
Der e-mark ist über USB-Kabel mit dem PC verbunden
Bildübertragung:
Für Details siehe Softwarebeschreibung.
Akustische und optische Signale:
Während der Bildübertragung auf den e-mark zeigt der Light-Guide
fortlaufendes blaues Blinken, am Ende der Übertragung ertönt ein langer Signalton.
HINWEIS
Bildspeicherung:
Der e-mark benötigt eine gewisse Zeit, um das neue, übertragene Bild auf dem internen Flash-Speicher
abzuspeichern. Während der Speicherzeit zeigt der Light-Guide
fortlaufendes LED-Blinken an. Schalten Sie den e-mark während des Speicherprozesses nicht ab, sonst
wird das Bild nicht ordnungsgemäß gespeichert. Am Ende des Speichervorgangs ertönt ein kurzer
Signalton.
5.2 Markieren
Schalten Sie den e-mark (in der Docking-Station stehend) ein. Der Light-Guide zeigt an, dass der e-mark
hochfährt (grün blinkendes LED-Licht).
Der e-mark wird durch Magnete in der Docking-Station fixiert.
Zum Einschalten des e-mark schieben Sie den Schalter von der OFF- auf die ON-Position.
CODI Standard 1.0
Betriebs- und Wartungsanleitung
Kapitel 5 Betrieb
Das Speichern der Bilddatei kann einige Sekunden dauern. Schalten Sie den
e-mark nicht aus, bevor der akustische Doppelpiep die Beendigung des
Speichervorgangs signalisiert, sonst wird das Speichern abgebrochen.
(siehe Kapitel
angezeigt, dass eine WLAN-Verbindung besteht.
(siehe Kapitel
(siehe Kapitel
(siehe Kapitel
5.7).
5.8).
5.3) ein rundum
5.3) violettes, rundum
Seite 29 von 62
