Tenma 72-2595 Handbuch

Tenma 72-2595 Handbuch

Digitalmultimeter
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

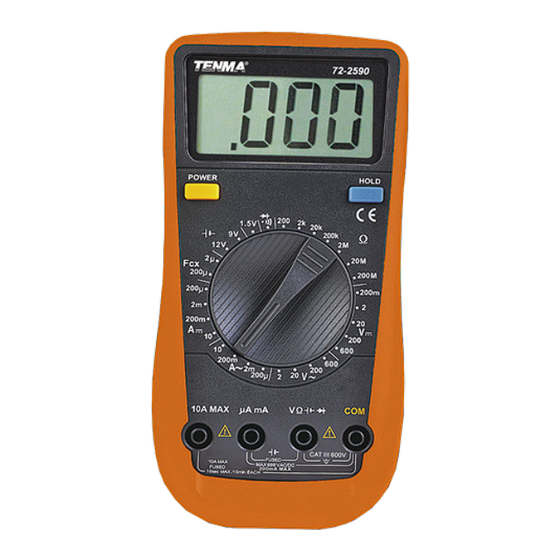

Digitalmultimeter
Modell: 72-2590 und 72-2595
1

Werbung

loading

Verwandte Anleitungen für Tenma 72-2595

Inhaltszusammenfassung für Tenma 72-2595

  • Seite 1 Digitalmultimeter Modell: 72-2590 und 72-2595...

  • Seite 2: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Bitte lesen Sie diese Anweisungen vor der Nutzung sorgfältig durch und bewahren Sie sie zur späteren Verwendung auf. Dieses Instrument ist entworfen und hergestellt in Übereinstimmung mit: G84793, IEC61010-1, CAT III 600 V, Verschmutzungsgrad 2 und Doppelisolations-Standards. • Überprüfen Sie die Messleitungen, Sonden und Gehäuseisolierung vor der Verwendung.
  • Seite 3 LIEFERUMFANG • Digitalmultimeter • Benutzerhandbuch • Set von Messleitungen • K-Typ Temperatursonde (nur 72-2595) FUNKTIONEN NETZSCHALTER LCD-Anzeige UNTERBRECHUNGS-Taste Bereichswähler Eingangsanschlüsse BETRIEBSPARAMETER • Umgebungstemperatur 23 ± 5 º º • Relative Luftfeuchtigkeit: < 75 % DC-SPANNUNG Bereich Auflösung Genauigkeit 200 mV 100 μV...
  • Seite 4 AC-SPANNUNG Genauigkeit Bereich Auflösung 72-2590 72-2595 200 μA 0,1 μA ± (0,8 % + 1) 2 mA 1 μA ± (0,8 % + 1) 20 mA 10 μA ± (0,8 % + 1) 200 mA 100 μA ± (1,5 % + 1)
  • Seite 5 ± (4,0 % + 3) 200 μF 100 nF ≤ 50 μF ± (5,0 % + 4)> 50 μF, nur als Referenz Hinweis: Das Testsignal beträgt etwa 200 Hz, 40 mV rms. TEMPERATUR (NUR 72-2595) Bereich Auflösung Genauigkeit - 40 ±...

  • Seite 6: Durchgangsprüfung Und Diodentest

    DURCHGANGSPRÜFUNG UND DIODENTEST Bereich Beschreibung Testbedingung Der Vorwärtsgleichstrom ist Zeigt die Durchlassspannung ungefähr 1 mA. der Diode (Näherungswert) Die umgekehrte Gleichspannung in mV an. beträgt ungefähr 2,8 V. Wenn der Widerstand ≤ 10 Ω ist, ertönt der Summer und ein Die Leerlaufspannung beträgt ungefährer Widerstandswert in etwa 2,8 V.
  • Seite 7 DC-Strom messen • Stecken Sie die schwarze Messleitung in den COM-Anschluss. Wenn der zu testende Strom ≤ 200 mA beträgt, führen Sie die rote Messleitung in den mA-Anschluss ein. Wenn der Strom höher ist, stecken Sie die rote Messleitung in das 10 A-Terminal. •...
  • Seite 8 Bei der Messung mit großer Kapazität wird es einige Zeit dauern, bis ein stabiler Messwert erreicht wird. • Einheit, 1.000 pF = 1 nF, 1.000 nF = 1 μF Temperatur messen (nur 72-2595) • Stecken Sie die Bananenstecker der Testsonde in die Eingangsklemmen (rot auf mA und schwarz auf COM).

  • Seite 9: Ersetzen Von Batterien

    ERSETZEN VON BATTERIEN Warnung: Tauschen Sie die Batterie erst aus, wenn die Testkabel entfernt und die Stromversorgung ausgeschaltet ist. Schraube Um die Batterie auszuwechseln, • Schrauben Sie die Batterieabdeckung ab und entfernen Batterie Sie diese. • Ersetzen Sie die Batterie durch eine neue 9 V-Batterie des gleichen Typs.
  • Seite 10 INFORMATIONEN ZUR ABFALL-ENTSORGUNG - FÜR VERWENDER VON ELEKTRISCHEN & ELEKTRONISCHEN GERÄTEN Diese Symbole zeigen an, dass eine getrennte Abfallsammlung von elektrischen und elektronischen Geräten (WEEE) oder Altbatterien erforderlich ist. Entsorgen Sie diese Objekte nicht mit dem gewöhnlichen Haushaltsabfall. Trennen Sie, damit die verwendeten Materialien behandelt, verwertet und wiederverwertet werden können.
