SICHERHEITSHINWEISE Bitte lesen Sie diese Anweisungen vor der Nutzung sorgfältig durch und bewahren Sie sie zur späteren Verwendung auf. Dieses Messgerät entspricht den Bestimmungen gemäß IEC61010-1, 61010-2-032 und 61010-2-033 (Verschmutzungsgrad 2), Messkategorie (CAT II 600 V, CAT III 600 V) und Doppelisolierung.
Seite 3

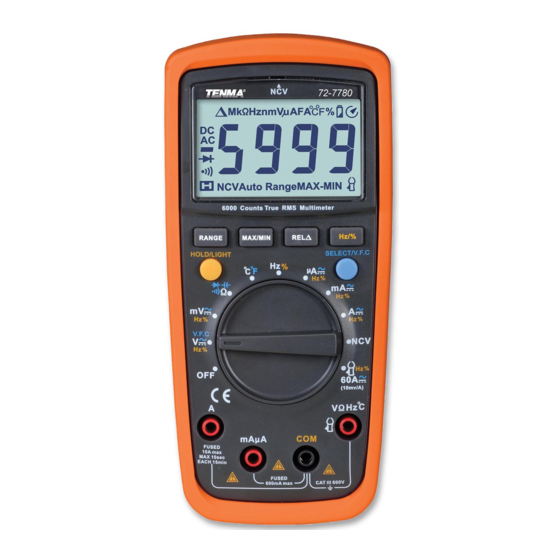

SYMBOLFÜHRER AC oder DC Erdung Doppelt isoliert Warnung Schwache Batterie Durchgangsprüfung mit Signalton Diode Sicherung Entspricht den EU-Richtlinien FUNKTIONEN Gehäuse LCD-Anzeige Funktionstasten x 4 Optionstasten Bereichswähler Eingangsanschlüsse für Messleitung r Mk Ω Hz nm Vµ AF -8.8.8.8 MAX-MIN Auto-Reichweite NCV A Anzeigesymbol Anleitung Data-Hold-Abfrage...
Anzeigesymbol Anleitung Abfrage für Diodenmessung Abfrage für Messung der Schaltung an/aus Abfrage für Messung des relativen Werts Ω / kΩ / MΩ Widerstandseinheiten Hz / kHz / MHz Frequenzeinheiten Tastverhältnis-Maßeinheit mV / V Spannungseinheiten μA / mA / A Stromeinheiten nF/µF/mF Kapazitätseinheiten Temperaturmessung in Celsius...
DIODE UND KONTINUITÄT Bereich Auflösung Genauigkeit Überlastschutz Wenn ≤ 10Ω, ertönt 0,1 Ω 600 Vp der Summer. Hinweise: • Die Leerlaufspannung beträgt etwa *1 V. • Der Summer kann piepen, wenn der Widerstand einer zu testenden Schaltung <10Ω beträgt. • Der Summer ertönt nicht, wenn der Widerstand einer zu testenden Schaltung höher als 150 Ω...
BETRIEB Messen der DC/AC-Spannung • Um die DC/AC Spannung zu messen, führen Sie die folgenden Schritte aus: Führen Sie die rote Prüfleitung in den VΩHz C-Anschluss und die schwarze Prüfleitung in den COM-Anschluss ein. Drehen Sie den Bereichswähler auf mV ~ Messmodus und verbinden Sie die Prüfsonden mit dem zu messenden Objekt.
Seite 9
Kontinuität messen • Führen Sie die folgenden Schritte aus, um die Kontinuität zu messen: Führen Sie die rote Prüfleitung in den VΩHz C-Anschluss und die schwarze Prüfleitung in den COM-Anschluss ein. Drehen Sie den Bereichswähler auf Messmodus und verbinden Sie die Prüfsonden mit dem zu messenden Objekt.
Seite 10
Kapazitätsmessung • Führen Sie die folgenden Schritte durch, um den Widerstand zu messen: Führen Sie die rote Prüfleitung in den VΩHz -Anschluss und die schwarze Prüfleitung in den COM-Anschluss ein. Drehen Sie den Bereichswähler auf , das Messgerät und die Leitungen zeigen eine feste interne Kapazität an.
Seite 11
Verbinden Sie die Messleitungen mit dem seriell zu messenden Stromkreis. Schließen Sie alternativ die Stromzange an den VΩHz C - Anschluss und den COM- Anschluss an. Drehen Sie den Drehschalter auf, um bis zu 60A AC oder DC zu messen. Öffnen Sie die Klemmbacken, führen Sie das Kabel in die Klemme und schließen Sie die Backen.
SPEZIFIKATIONEN Funktion Bereich/Beschreibung Betriebstemperatur: ~ 40 C (32 F ~ 104 Relative Feuchte: ≤ 75 %@O C ~30 ≤50 %@ 30 C~40 Betriebs-ASL: 0~2000m Batterietyp 2 aus 1,5 V AA Maße (H x B x L) 175 x 80 x 48 mm Gewicht: 350 g inkl.
