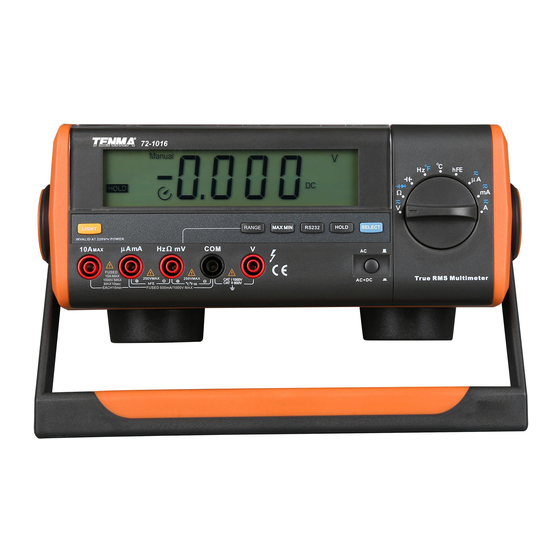

- Seite 1 True RMS Digitaler Tischmultimeter Modell: 72-1016...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Bitte lesen Sie diese Anweisungen vor der Nutzung sorgfältig durch und bewahren Sie sie zur späteren Verwendung auf. • Dieses Messgerät entspricht den Bestimmungen gemäß IEC61010-1, 61010-2-032 und 61010-2-033 (Verschmutzungsgrad 2), Messkategorie (CAT I 1000 V, CAT II 600 V, CAT III 300 V) und Doppelisolierung. -
Seite 3: Betriebsparameter
FUNKTIONEN Positionen des Bereichswählers Funktion AC- und DC-Spannungsmessung Durchgangsprüfung Diodentest Ω Widerstandsmessung Kapazitätstest Frequenzmessung ºF Temperatur in Fahrenheit ºC Temperatur in Celsius Transistortest μA AC- oder DC-Strommessung 0, 1 μA bis 5999 μA AC- oder DC-Strommessung 0,0 1 mA bis 599,9 mA AC- oder DC-Strommessung 0,0 1 A bis 10,00 A Funktionstasten... - Seite 4 LCD-Anzeige Bereichswähler Licht-Taste Auswahltaste Eingangsanschlüsse Funktionstasten AC/AC+DC-Taste 5, 6, 7 Auto Range Manual 8.8.8.8 ºC umVAß AC+DC True RMS ~ mV Trms RS232 DC munF ºF HOLD MAX MkΩ Nummer Symbol True RMS Anzeige des True-RMS-Werts HOLD Data-Hold aktiv Ruhemodus aktiviert Negative Messung AC-Spannung oder -Strom DC-Spannung oder -Strom...
-
Seite 5: Bedienung
Nummer Symbol Maßeinheit Volt V, mV Maßeinheit Millivolt Maßeinheit Farad Maßeinheit Millifarad F, mF μF, nF Maßeinheit Mikrofarad Maßeinheit Nanofarad Temperaturmessung in Celsius ºC, ºF Temperaturmessung in Fahrenheit Einheit der Frequenzmessung: Hertz Hz, kHz, Einheit der Frequenzmessung: Kilohertz Einheit der Frequenzmessung: Megahertz ß... - Seite 6 DC- oder AC-Strommessung Achtung: Bevor Sie das Messgerät mit dem zu testenden Stromkreis in Reihe schalten, sollten Sie darauf achten, dass der Stromkreis abgeschaltet ist. Wenn die Sicherung während dem Messen durchbrennt, kann das Messgerät beschädigt werden, außerdem besteht das Risiko einer Verletzung des Anwenders. Für die Messung müssen Anschlüsse, Funktion und Bereich ordnungsgemäß...
- Seite 7 Durchgangsprüfung Achtung: Um Schäden am Messgerät oder an den zu prüfenden Geräten zu vermeiden, trennen Sie die Stromversorgung und entladen Sie sämtliche Hochspannungskondensatoren, bevor Sie die Durchgangsprüfung durchführen. Um Personenschäden zu vermeiden, verwenden Sie keine höheren Eingangsspannungen als 60 V DC oder 30 V AC. Um eine Durchgangsprüfung durchzuführen, schließen Sie das Messgerät wie folgt an: •...
- Seite 8 Kapazitätsmessung Achtung: Um Schäden am Messgerät oder an den zu prüfenden Geräten zu vermeiden, trennen Sie die Stromversorgung und entladen sämtliche Hochspannungskondensatoren, bevor Sie die Kapazitätsmessung durchführen. Nutzen Sie die Funktion DC-Spannung, um sich zu vergewissern, dass der Kondensator entladen wurde. Um die Kapazität zu messen, schließen Sie das Messgerät wie folgt an: •...
- Seite 9 Temperaturmessung Um die Temperatur zu messen, schließen Sie das Messgerät wie folgt an: • Stellen Sie den Drehschalter auf ºC, um die Temperatur in Grad Celsius zu messen oder HzºF und drücken Sie die SELECT-Taste, um zur Messung von Fahrenheit den ºF-Messmodus auszuwählen. •...
-
Seite 10: Die Max Min-Taste
Einschalten der Displaybeleuchtung Warnung: Um das Risiko von falschen Messwerten bei schlechten Lichtverhältnissen zu vermeiden, verwenden Sie bitte die Displaybeleuchtung. • Drücken Sie die LIGHT-Taste, um die Displaybeleuchtung einzuschalten. • Drücken Sie die LIGHT-Taste erneut, um die Displaybeleuchtung auszuschalten. • Bei Verwendung von Wechselstrom bleibt die Displaybeleuchtung stets eingeschaltet. -
Seite 11: Spezifikation
SPEZIFIKATION DC-Spannung Bereich Auflösung Genauigkeit Überlastschutz 600 mV 0,1 mV ±(0,6 % + 2) 1000 V 0,001 V Eingangsimpedanz 60 V 0,01 V ±(0,3 % + 2) Bei Bereich von 600 mV: ~ > 3000 MΩ 600 V 0,1 V Bei allen anderen 1000 V ±(0,5 % + 3) - Seite 12 Widerstand Bereich Auflösung Genauigkeit Überlastschutz 600Ω 0,1Ω ± (0,8 % +3) + Prüfleitung 6 kΩ 0,001 kΩ Kurzschluss Widerstandswert 60 kΩ 0,01 kΩ 250 V rms 600 kΩ 0,1 kΩ ± (0,5 % + 2) 6 mΩ 0,001 MΩ ± (0,8 % + 2) 60 MΩ...
-
Seite 13: Wartung
Durchgangsprüfung Bereich Auflösung Überlastschutz Hinweise Leerlaufspannung ungefähr -1,2 V. Wenn der Stromkreis mit einem Widerstandswert > 30 unterbrochen wird, 1Ω 250 V rms ertönt der Summer nicht. Wenn der Stromkreis eine gute Verbindung mit dem Widerstandswert 70 aufweist, ertönt der Summer durchgehend. - Seite 14 Bringen Sie den Deckel des Batteriefachs sowie die Abdeckung des Zubehörfachs wieder an. RS232C und serielle USB-Schnittstelle Um das 72-1016-Schnittstellenprogramm zu nutzen, benötigen Sie folgende Hard- und Software: Einen IBM-PC oder gleichwertigen Computer mit 80486 oder höherem Prozessor und Monitor mit einer Bildschirmauflösung von 600 x 800 Pixeln oder besser.
