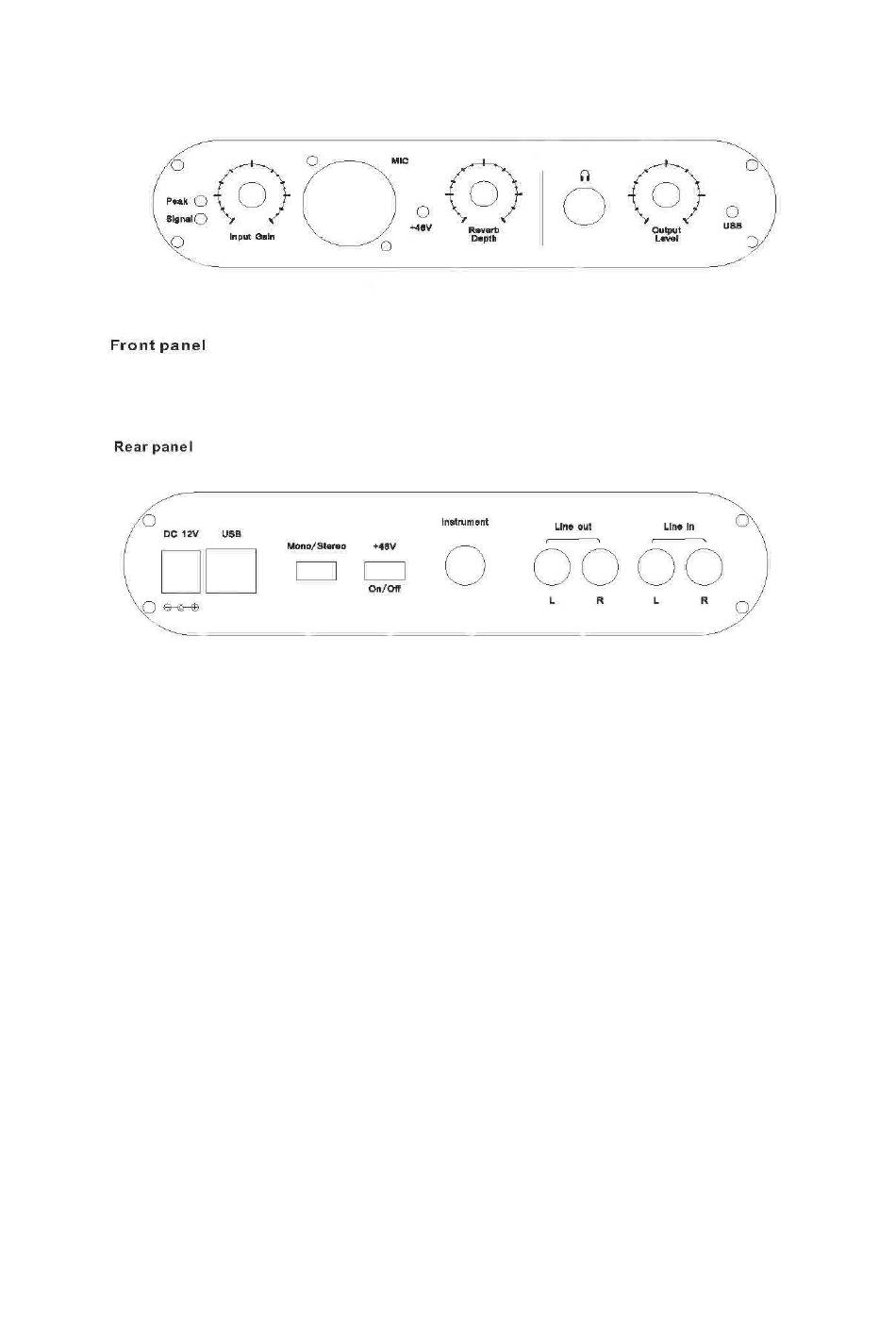

Anschluss und Bedienelemente
Das Gehäuse des Audiolink II ist eindeutig beschriftet! Sie finden an der Frontseite den
symmetrischen XLR Eingang mit seinem Input Level Regler, den Kopfhörer Ausgang mit
Lautstärkeregler sowie den Regler für den integrierten Hall. Dort sind auch die LEDs für Signal und
Peak Anzeige, für die Phantomspeisung sowie für USB Power, die die ordnungsgemässe
Stromzufuhr anzeigt. Auf der Rückseite finden Sie 4 Klinken-Buchsen für den LINE Ein- und
Ausgang, daneben die Schalter für die Phantomspeisung des XLR Eingangs sowie den Schalter für
das Umschalten der Eingänge zwischen Stereo LINE (hinten) und Mono XLR (vorne), bzw. dem
Mono Instrumenten Eingang auf der Rückseite. Auf der Rückseite befindet sich auch der USB
Anschluss und der Anschluss für das optionale Netzteil. Die beiden LINE Out Buchsen dienen
dazu, das Audiolink mit einem Klinken-Kabel an einen vorhandenen Verstärker anzuschliessen.
LINE Out und der Kopfhörer-Ausgang sind im Signal gleichgeschaltet, das heisst ein vom
Computer kommendes Signal wird an beiden Ausgängen gleichzeitig wiedergegeben.
Anschluß des Audiolink II an den Computer
Der Anschluss des Audiolink II an den Computer ist denkbar einfach, verbinden Sie
einfach die USB Buchse des Audiolink II mit dem mitgelieferten USB Kabel mit einem freien USB
Port Ihres Computers. Nach dem Anschliessen leuchtet die USB LED und signalisiert die korrekte
Stromzufuhr zum Audiolink II. Die Installation unter Windows wird dann automatisch erfolgen,
wenige Sekunden nach dem Anschliessen steht im System ein "USB Audio Codec " oder "USB
Audiogerät" zur Verfügung, der in jeder Applikation und in der Systemsteuerung eingestellt werden
kann. Über den USB Anschluß werden jetzt die im Audiolink II digitalisierten Audiodaten an Ihren
Computer übertragen! Das Audiolink II ist voll USB-powered, dh. es ist auch bei Betrieb mit der
