BEDIENUNGSANLEITUNG

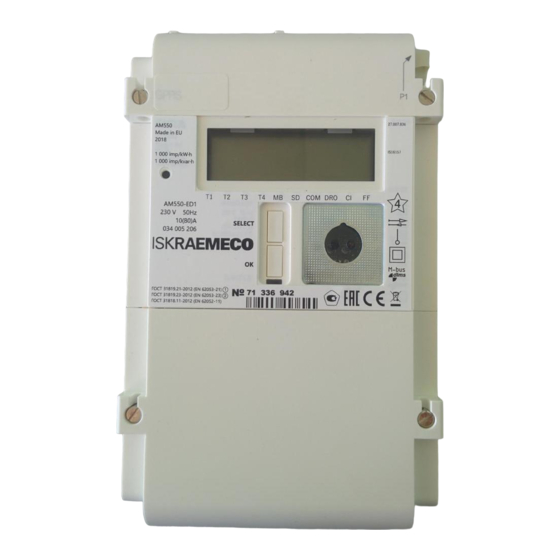

SMART METER AM550 - ISKRAEMECO
LED
(blinkt bei Stromverbrauch)
Display–Bedientaste
Breaker–Bedientaste
Anlagenstatus:
Breaker–Bedientaste
Einschalten (Zähler in Betrieb)
Wenn Breaker LED blinkt:
Breaker-Bedientaste gedrückt
halten bis „EntEr" auf dem
Display erscheint (> 5 Sekunden)
Einschaltung:
Nur wenn der Anlagenstatus auf „betriebsbereit" ist
(Breaker-LED blinkt und „ConnEct" erscheint auf dem Display).
Breaker-Bedientaste für mehr als 5 Sekunden gedrückt halten
Display
Kundenschnittstelle
Zähler eingeschaltet
Zähler ausgeschaltet
Bereit zum Einschalten
Werbung
Verwandte Anleitungen für ISKRAEMECO AM550
Inhaltszusammenfassung für ISKRAEMECO AM550
- Seite 1 BEDIENUNGSANLEITUNG SMART METER AM550 - ISKRAEMECO Display (blinkt bei Stromverbrauch) Display–Bedientaste Kundenschnittstelle Breaker–Bedientaste Anlagenstatus: Breaker–Bedientaste Zähler eingeschaltet Einschalten (Zähler in Betrieb) Wenn Breaker LED blinkt: Zähler ausgeschaltet Breaker-Bedientaste gedrückt halten bis „EntEr“ auf dem Bereit zum Einschalten Display erscheint (> 5 Sekunden) Einschaltung: Nur wenn der Anlagenstatus auf „betriebsbereit“...
- Seite 2 Testanzeige (alle Symbole sind eingeblendet): 1. Spannung an Phasen(n) vorhanden 2. OBIS-Code 3. Lokalwährungsindikator (nicht in Verwendung) 4. Einheit für Wertanzeige, z.B. kWh 5. Zähler unter Anlaufgrenze 6. Energiebezug/-lieferung a. P+, Q+ … Energiebezug b. P-, Q- … Energielieferung 7. Wertanzeige 8.
- Seite 3 Anzeige am Display bei Tastendruck Erster Druck auf Display-Bedientaste Displaytest weiter mit Tastendruck Danach jeweils Anzeige wie unten angeführt. Mit sehr langem Tastendruck (> 5 Sekunden) kommt man ins Untermenü bzw. bei »End« eine Ebene höher. Weiterschalten der Werte mit kurzem Tastendruck. Rückkehr in die Standard-Ansicht automatisch nach 1 Minute (ohne Tastendruck).
