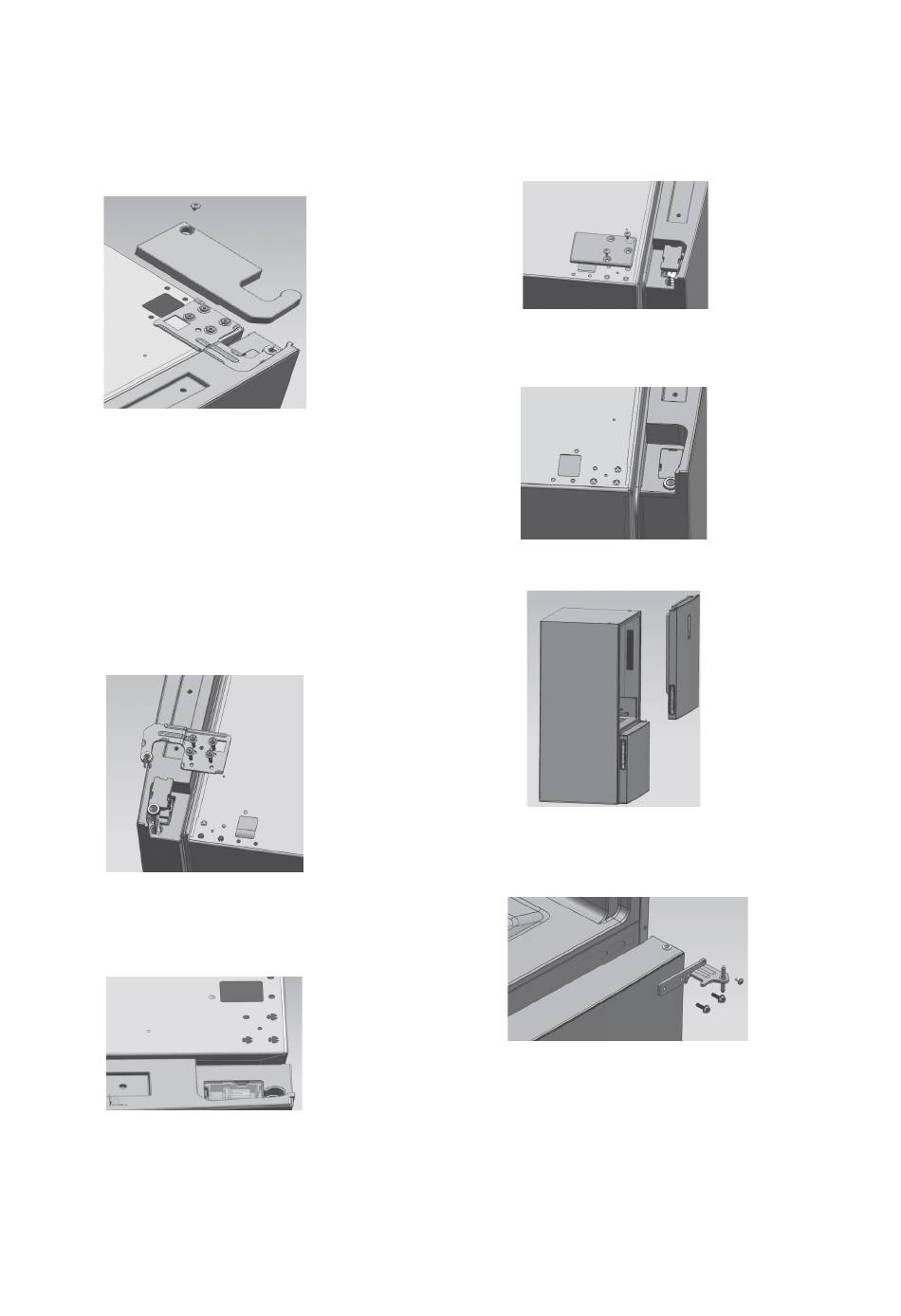

Türanschlagwechsel
1. Schraube von der Abdeckung
über dem Türgelenk lösen und
abnehmen.
2. Steckverbindung der Kabel lösen.
Die 4 Schrauben, die das obere
Türgelenk halten, lösen und
abnehmen. Öse am Erdungskabel
vom Türgelenk abnehmen.
Kabelverbindung in die Öffnung
oben am Gerätegehäuse führen.
Türbuchse und die kleine
Endkappenabdeckung von der
Tür abnehmen.
3. Türbuchse und Kabelverbindung
in der Öffnung an der Tür
verstauen. Endkappenabdeckung
aufsetzen.
4. Die 2 Schrauben - wie in der
Abbildung unten gezeigt - lösen,
um die Lochabdeckung auf der
Geräteoberseite zu entfernen.
Endkappenabdeckung an der Tür
abheben und Türbuchse sowie
Kabelverbindung herausnehmen.
5. Türbuchse in die runde Öffnung
an der Tür stecken und die kleine
Endkappenabdeckung aufsetzen.
6. Kühlraumtür ca. 50 mm anheben
und abnehmen.
7. Drei Schrauben des mittleren
Scharniers lösen und Scharnier
entfernen.
Montage
Seite 11
