ISTRUZIONI PER L'USO E LA MANUTENZIONE

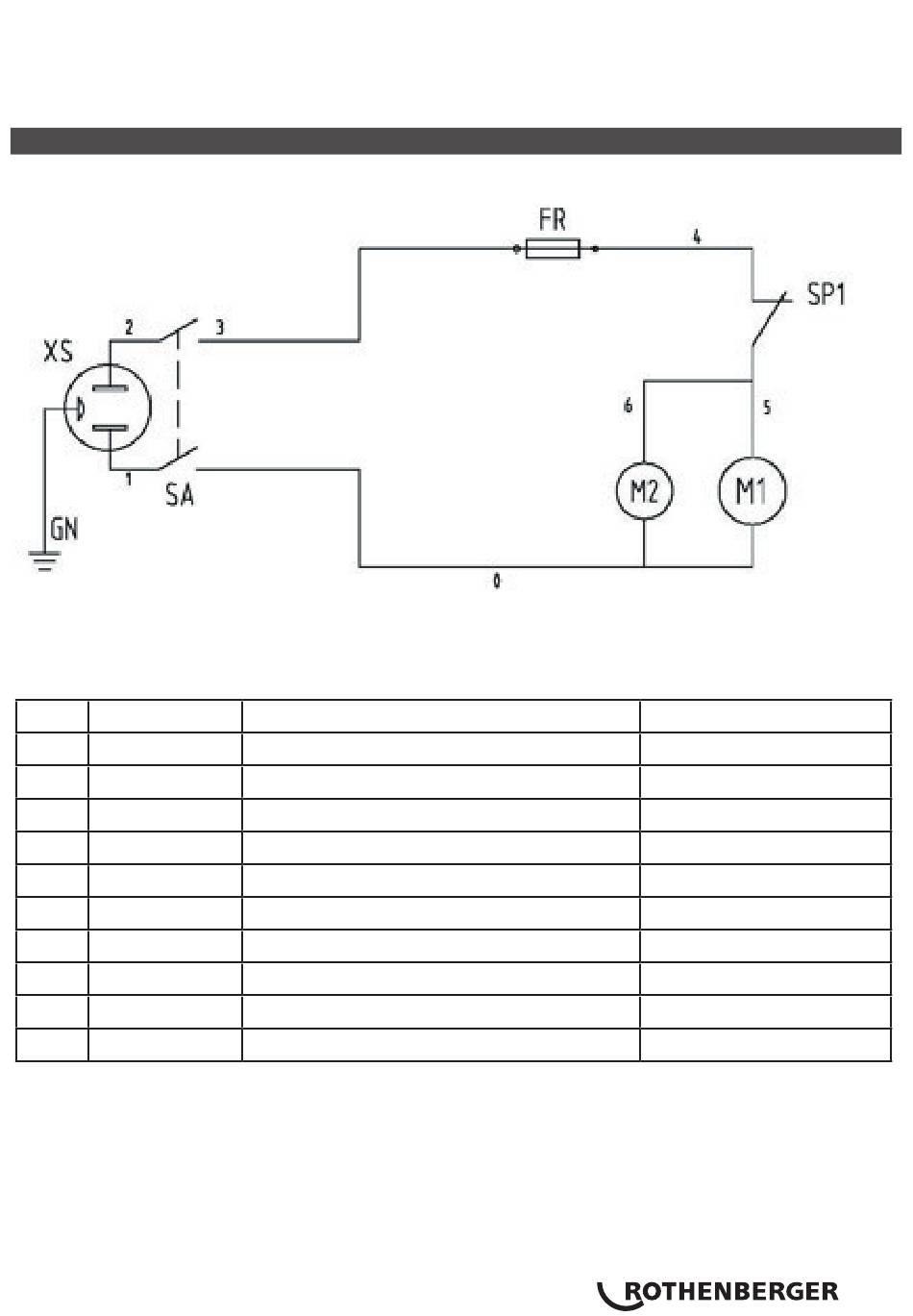

3. Schema di cablaggio

ELEM. Codici grafici
1 XS
2 SA
3 FR
4 M1
5 M2
6 SR
7 C1
8 C2
9 SP1
10 ST
DESCRIZIONE
Uscita di alimentazione
Interruttori bilanciere
Dispositivo di protezione da sovraccarichi
Motore del compressore
Ventola assiale
Interruttore centrifugo
Avvio condensatore
Condensatore in funzione
Gruppo di comando alta pressione
Protezioni termiche motore
ITALIANO
Osservazioni
