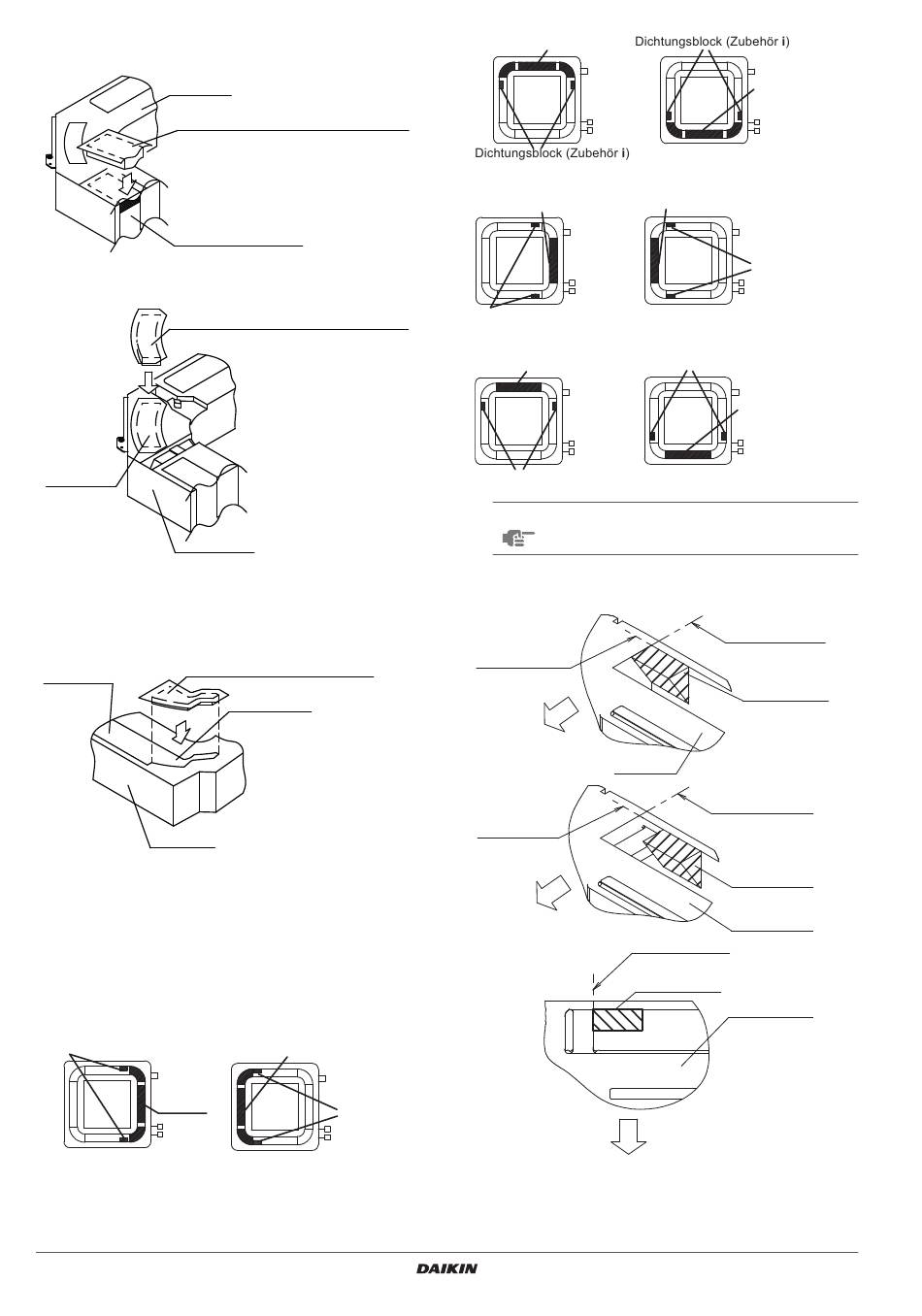

Schließen des Luftaustritts (2), (3) und (4)
1
Schließen Sie den Luftaustritt (2), (3), (4).
Innengerät
Dichtungsmaterial für Luftaustritt (2), (3), (4)
Luftaustritt (2), (3), (4)
Schließen des Luftaustritts (A), (B), (C)
Dichtungsmaterial für Luftaustritt (A), (B), (C)
Luftaustritt
(A), (B), (C)
Innengerät
Schließen des Luftaustritts (D)
Um den Luftaustritt (1) und den Luftaustritt (D) zu schließen, bringen
Sie das Dichtungsmaterial zuerst am Luftaustritt (1) an.
Dichtungsmaterial für Luftaustritt (D)
Luftaustritt (1)
Innengerät
Dichtungsblock (für 3-Wege-Fluss)
Wenn Sie sich für die 3-Wege-Fluss-Option entscheiden, montieren
Sie die Dichtungsblöcke. Andernfalls kann es zum Austreten von Luft
oder zur Kondensation kommen.
Montagepositionen für den Dichtungsblock
Dichtungsblock
(Zubehör i)
Ablaufleitungs-
seite
Dicht-
material
Kältemittellei-
tungsseite
Installationsanleitung
3
Luftaustritt (D)
Dichtmaterial
Dichtungsblock
(Zubehör i)
Dichtmaterial
Dichtmaterial
Dichtungsblock (Zubehör i)
Dichtmaterial
Dichtungsblock (Zubehör i)
HINWEIS
Die Ausrichtungslinie variiert abhängig von der
Form der Ablaufrinne.
Abhängig von der Position der Montage gibt es 3 Montagearten für
den Dichtungsblock (Zubehör i).
Typ 1
Ausrichtungslinie
Richtung
der Lüftermitte
Innengerät
Typ 2
Ausrichtungslinie
Richtung der Lüftermitte
Ausrichtungslinie
Dichtungsblock
(Zubehör i)
Richtung der Lüftermitte
Draufsicht
Komponente der Ausgangsdichtung des Luftaustritts
Dichtmaterial
Dichtmaterial
Dichtungsblock
(Zubehör i)
Dichtungsblock (Zubehör i)
Dichtmaterial
.
Ausrichtungslinie
Dichtungsblock
(Zubehör i)
Ausrichtungslinie
Dichtungsblock
(Zubehör i)
Innengerät
(Ablaufwanne)
Innengerät
(Ablaufwanne)
KDBHQ56B140
4P564848-1 2019.01
