KDBHQ56B140
■
Lesen Sie diese Anleitung vor der Installation
sorgfältig durch. Werfen Sie sie nicht weg. Bewahren
Sie sie auf, so dass sie auch später noch darin
nachschlagen können.
■
Beachten Sie die mit dem Innengerät und der
Zierblende gelieferte Installationsanleitung.
■
Wenn
ein
separat
materialsatz montiert wird, kann der 3-Wege-Fluss
möglicherweise nicht ausgewählt werden. Ausführliche
Informationen
entnehmen
Material oder den Katalogen.
Bei der englischen Fassung der Anleitung handelt es sich um das
Original. Bei den Anleitungen in anderen Sprachen handelt es sich
um Übersetzungen des Originals.
Zubehör
Stellen Sie vor der Montage sicher, dass Sie alle Teile zur Hand haben.
a
b
c
d
1×
1×
2×
1×
a
Installationsanleitung
b
Dichtungsmaterial (längsgerichteter Luftaustritt)
c
Dichtungsmaterial A, B (Luftaustritt an der Ecke)
d
Dichtungsmaterial C (Luftaustritt an der Ecke)
e
Dichtungsmaterial D (Luftaustritt an der Ecke)
f
Band zum Fixieren der Dichtung (längsgerichteter
Luftaustritt)
g
Band zum Fixieren der Dichtung (Luftaustritt an der Ecke)
h
Band zum Fixieren der Dichtung (Luftaustritt an der Ecke)
i
Dichtungsblock (für 3-Wege-Fluss)
j
Band zum Fixieren des Dichtungsblocks

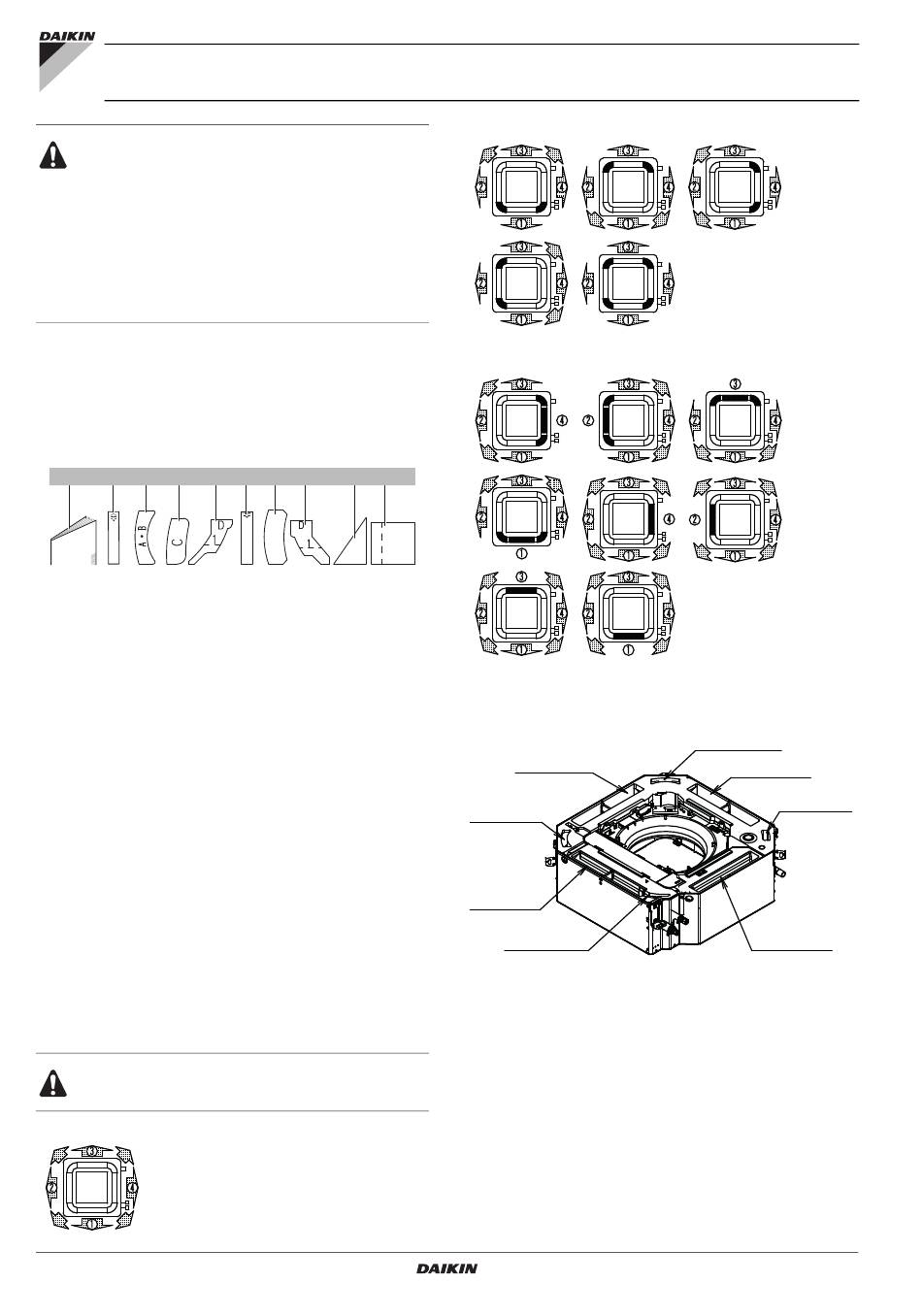

Die Richtung des Luftaustritts und die
Position des Dichtungsmaterials
Auswahl des Luftaustritts
1
Wählen Sie in den folgenden Abbildungen die Richtung des
Luftaustritts entsprechend der Position des Innengeräts.
2
Beachten Sie zum Festlegen der Positionsnummer die
Einstellung vor Ort.
3
Ziehen Sie zur Auswahl der Montageposition die an der
Inneneinheit angebrachte Installationsanleitung zu Rate.
Es können keine anderen Auslassrichtungsmuster als die
in den folgenden Abbildungen dargestellten ausgewählt
werden. (Es kann zu Kondensation kommen.)
Rundumfluss
Kältemittelleitungsseite
Ablaufleitungsseite
Installationsanleitung
1
Komponente der Ausgangsdichtung
bereitgestellter
Dichtungs-
Sie
dem
technischen
e
f
g
h
i
j
1×
1×
3×
1×
2×
des Luftaustritts
4-Wege-Fluss
3-Wege-Fluss
2×
Vorbereiten des Dichtungsmaterials
Luftaustritt (2)
Luftaustritt (A)
Luftaustritt (1)
Luftaustritt (D)
Bereiten Sie das Dichtungsmaterial und das Band zum Fixieren des
Dichtungsmaterials entsprechend dem zu schließenden Luftaustritt
(1) bis (4) vor.
1
Schneiden Sie das Dichtungsmaterial und das Fixierband für das
Dichtungsmaterial an der Abrisslinie (gepunktete Linie) ab, und
lassen Sie dabei die Nummer des zu schließenden Luftaustritts
aus. Schneiden Sie das Fixierband für das Dichtungsmaterial mit
einer Schere ab.
2
Ziehen Sie die Trägerfolie vom Band zum Fixieren des
Dichtungsmaterials ab.
3
Bringen Sie das Dichtungsmaterial am Fixierband für das
Dichtungsmaterial an. (Bringen Sie das Dichtungsmaterial wenn
nicht anders angegeben in der Mitte des Fixierbands für das
Dichtungsmaterial an.)
Komponente der Ausgangsdichtung des Luftaustritts
Installationsanleitung
Luftaustritt (B)
Luftaustritt (3)
Luftaustritt (C)
Ablaufleitungsseite
Luftaustritt (4)
Kältemittelleitungsseite
KDBHQ56B140
4P564848-1 2019.01
