Stellen Sie sicher, dass die aufgedruckte Nummer sichtbar
bleibt, während Sie das Dichtungsmaterial am Fixierband
für
das
Dichtungsmaterial
Dichtungsmaterial identifiziert werden kann.
■
Schneiden Sie wie unten dargestellt nicht in die
Abrisslinie für das Dichtungsmaterial des langen
Luftaustritts (Zubehör b) und das Fixierband für das
Dichtungsmaterial (Zubehör f). Wenn die Abrisslinie
abgeschnitten wird, kann es zu Kondensation kommen.
Nicht abschneiden

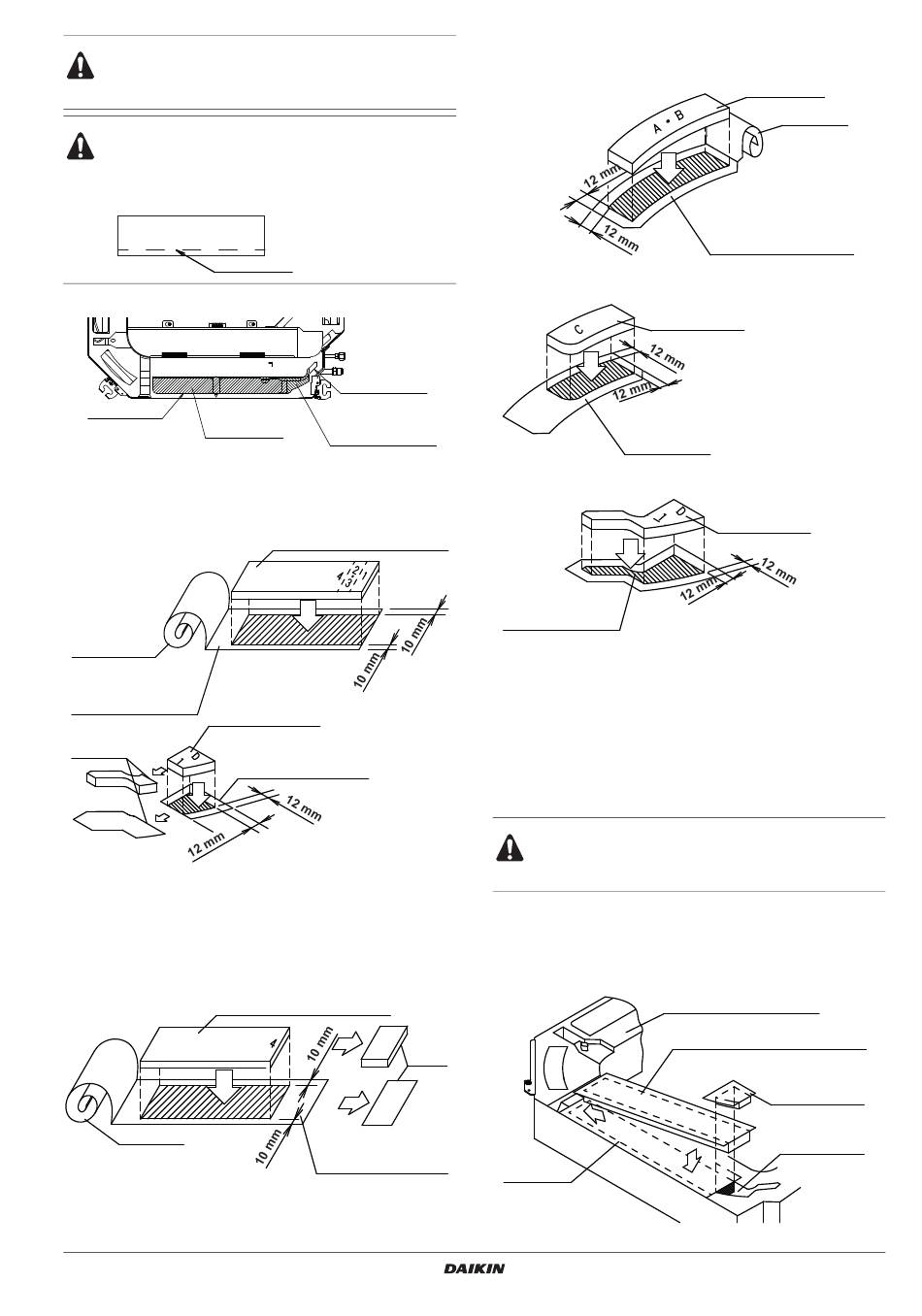

Vorbereiten des Dichtungsmaterials für den Luftaustritt (1)
Luftaustritt (1)
Dichtmaterial
(Zubehör b)
■
Um den Luftaustritt (1) zu verschließen, verwenden Sie
Dichtungsmaterial (Zubehör b) und Dichtungsmaterial D
(Zubehör e). Achten Sie darauf, das Dichtungsmaterial nicht
wegzuwerfen.
Trägerfolie
Band zum Fixieren des
Dichtungsmaterials
Dichtungsmaterial D
(Zubehör f)
(Zubehör e)
Abschneiden*
* Nur abschneiden, wenn Sie nur den Luftaustritt (1) schließen
möchten. Schneiden Sie es nicht ab, falls Sie sowohl Luftaustritt (1)
als auch (D) schließen möchten.
Vorbereiten des Dichtungsmaterials für den Luftaustritt
(2), (3), (4)
Dichtungsmaterial (Zubehör b)
Trägerfolie
KDBHQ56B140
Komponente der Ausgangsdichtung des Luftaustritts
4P564848-1 2019.01
anbringen,
damit
Kältemittellei-
tungsseite
Luftaustritt (D)
Dichtungsmaterial
D abschneiden
(Zubehör e)
Dichtungsmaterial (Zubehör b)
Band zum Fixieren
des Dichtungsmaterials
(Zubehör h)
Abschneiden
Band zum Fixieren
des Dichtungsmaterials
(Zubehör f)
Vorbereiten des Dichtungsmaterials für den Luftaustritt
(A), (B), (C), (D)
Luftaustritt (A), (B)
das
Luftaustritt (C)
Luftaustritt (D)
Band zum Fixieren des
Dichtungsmaterials
(Zubehör h)
Schließen des Luftaustritts
1
Richten Sie das Ende der kürzeren Fläche des Dichtungs-
materials an beiden Seiten am Luftaustritt aus.
2
Bringen Sie das Dichtungsmaterial, das Sie in den vorherigen
Schritten vorbereitet haben, am Luftaustritt des Innengeräts an.
Bringen Sie das Dichtungsmaterial an, ohne zwischen dem
Dichtungsmaterial und dem Luftaustritt eine Lücke oder
eine Trennung zu erzeugen. Andernfalls kann es zum
Austreten von Luft oder zur Kondensation kommen.
Schließen des Luftaustritts (1)
1
Schließen Sie den Luftaustritt (1).
2
Schließen Sie den Luftaustritt (D) teilweise.
Luftaustritt (1)
Dichtmaterial
(Zubehör c)
Trägerfolie
Band zum Fixieren
des Dichtungsmaterials
(Zubehör g)
Dichtmaterial
(Zubehör d)
Band zum Fixieren
des Dichtungsmaterials
(Zubehör g)
Dichtmaterial
(Zubehör e)
Innengerät (Ablaufwanne)
Dichtungsmaterial für Luftaustritt (1)
Dichtungsmaterial
für Luftaustritt (D)
Luftaustritt (D)
Installationsanleitung
