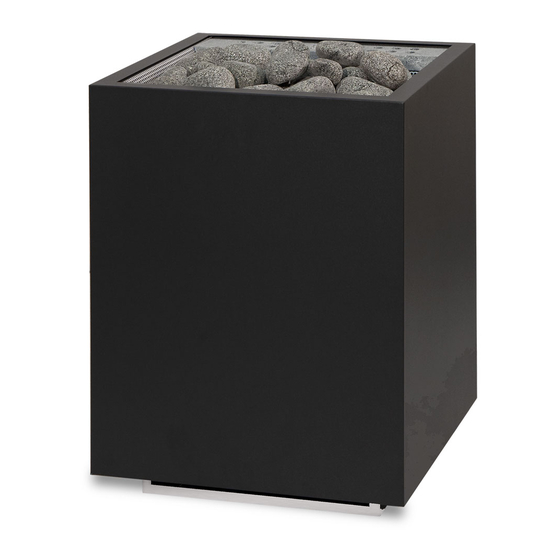

Sentiotec Home combi HOME-C60 Montage- Und Gebrauchsanweisung
Verwandte Anleitungen für Sentiotec Home combi HOME-C60
Inhaltszusammenfassung für Sentiotec Home combi HOME-C60
- Seite 1 Saunaofen Home combi HOME-C60 / 1-050-408: Home combi 6,0 kW HOME-C90 / 1-050-411: Home combi 9,0 kW MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 07/19 Ident-Nr. Y05-0614...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Zubehör 4.3. Produktfunktionen 4. Montage und Anschluss 4.1. Aufstellort und Fühlerposition 4.2. - Seite 3 7. Wartung 7.1. Längere Betriebspausen 7.2. Saunaofen reinigen 7.3. Saunasteine wechseln 7.4. Verdampferbehälter reinigen 7.5. Verdampferbehälter entkalken 8. Entsorgung 9. Problemlösung durch den Monteur 10. Technische Daten 11. Ersatzteile...
-
Seite 4: Zu Dieser Anleitung
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 5/26 2. Wichtige Hinweise zu Ihrer Sicherheit Der Saunaofen Home combi ist nach anerkannten sicherheits- technischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher- heitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. -
Seite 6: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 6/26 2.2. Sicherheitshinweise für den Monteur ● Montage- und Anschlussarbeiten am Saunaofen dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. -
Seite 7: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 7/26 2.3. Sicherheitshinweise für den Anwender ● Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 8: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 8/26 3. Produktbeschreibung 3.1. Lieferumfang ● Saunaofen ● Montage- und Gebrauchsanweisung 3.2. Zubehör Zubehör Artikelnummer Abschaltwippe SFE-350400 / 1-045-583 4.3. Produktfunktionen ● Finnischer Saunabetrieb: üblicherweise 80 bis 100 °C; ca. 10 % rel. Luft- feuchte ● Kombi-Betrieb (nur in Kombination mit einer Kombi-Steuerung): ca. 40 bis 65°... -
Seite 9: Aufstellort Und Fühlerposition
Montageanweisung – nur für Fachpersonal S. 9/26 4.1. Aufstellort und Fühlerposition Montieren Sie den Ofen mittig vor die Lufteintrittsöffnung an der Kabinenwand. Halten Sie dabei die in Abb.1 angegebenen Sicherheitsabstände zur Kabinen- wand ein. Montieren Sie den Temperaturfühler mit Übertemperatur-Sicherung an der Ka- binenwand oberhalb der Mitte des Saunaofens. -
Seite 10: Montage An Der Kabinenwand
Montageanweisung – nur für Fachpersonal S. 10/26 4.4. Montage an der Kabinenwand Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 9, 10, 11). 1. Befestigen Sie die Montageleiste 1 waagrecht mit den beiliegenden Holz- schrauben 2 an der Wand. Beachten Sie dabei die Mindestabstände des Ofens in Abb. - Seite 11 Montageanweisung – nur für Fachpersonal S. 11/26 Abb.3 Position der Montageleiste Home combi POSITION OF THE MOUNTING RAIL Maße in mm Abb.4 Sicherung Home combi (Montageleiste)
-
Seite 12: Anschlussplan Für 400V 3N
Montageanweisung – nur für Fachpersonal S. 12/26 4.5. Anschlussplan für 400V 3N~ Abb.5 Anschlussplan 400V 3N~ Home combi 6,0 kW und 9,0 kW (HOME-C60 / HOME-C90) L1 L2 N V1W ϑ ϑ N U1W 400V 3N~ 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Verdampfer 2,0 kW 4 Heizsystem 6,0 kW oder 9,0 kW 5 Stromversorgung... -
Seite 13: Anschlussplan Für 230V 1N
Montageanweisung – nur für Fachpersonal S. 13/26 4.6. Anschlussplan für 230V 1N~ Abb.6 Anschlussplan 230V 1N~ Home combi 6,0 kW und 9,0 kW (HOME-C60 / HOME-C90) L1 L2 N V1W ϑ ϑ 230V 1N~ N U1W 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Verdampfer 2,0 kW 4 Heizsystem 6,0 kW oder 9,0 kW 5 Stromversorgung... -
Seite 14: Verdrahtungsschemen
Montageanweisung – nur für Fachpersonal S. 14/26 4.8. Verdrahtungsschemen HOME-C60 HOME-C90 6,0 kW 9,0 kW U V W N U V W N zur Steuerung zur Steuerung 4.7. Elektrischer Anschluss 1. Lösen Sie die Schrauben 2 mit einem Schraubendreher. 2. Entfernen Sie das Abdeckblech 1. 3. - Seite 15 Montageanweisung – nur für Fachpersonal S. 15/26 Anschluss Home combi 6,0 kW und 9,0 kW (HOME-C60 / HOME-C90) 1. Führen Sie das Anschlusskabel für das Heizsystem durch die Durchführung 2. Schließen Sie die Adern des Anschlusskabels je nach Anschlussart an den passenden Klemmen der Anschlussleiste 5 und an den passenden Klem- men der Saunasteuerung an.
-
Seite 16: Inbetriebnahme
Gebrauchsanweisung für den Anwender S. 16/26 5. Inbetriebnahme 5.1. Steinebehälter füllen WARNUNG! Brandgefahr durch Überhitzung Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die Kabinenwände stark. Dadurch können Brände verursacht werden. ● Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb. Das Steingitter 1 kann in zwei verschiede- nen Höhen montiert werden. -
Seite 17: Erstmaliges Aufheizen
Gebrauchsanweisung für den Anwender S. 17/26 5.2. Erstmaliges Aufheizen VORSICHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befinden sich Betriebsstoffe aus dem Fertigungs- prozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch einatmen, schadet dies Ihrer Gesundheit. -
Seite 18: Bedienung
Gebrauchsanweisung für den Anwender S. 18/26 6. Bedienung WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün- den sich und verursachen Brände. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Saunaofen in Betrieb nehmen. -
Seite 19: Kombi-Betrieb
Gebrauchsanweisung für den Anwender S. 19/26 6.3. Kombi-Betrieb Im Kombi-Betrieb sind das Heizsystem und der Verdampfer im Betrieb. Die Temperatur in der Saunakabine ist niedriger als im finnischen Saunabetrieb (ca. 40 bis 65 °C), dafür ist die relative Luftfeuchte mit 35 % bis ungefähr 70 % wesentlich höher. - Seite 20 Gebrauchsanweisung für den Anwender S. 20/26 Verdampfer befüllen VORSICHT! Verbrühungsgefahr Wenn Sie Wasser in den heißen Verdampferbehälter gießen, ensteht heißer Dampf. ● Gießen Sie NIEMALS Wasser in den heißen Verdampferbehälter. ● Kontrollieren und befüllen Sie den Verdampferbehälter jedesmal bevor Sie den Kombi-Betrieb starten. ●...
-
Seite 21: Wartung
Gebrauchsanweisung für den Anwender S. 21/26 Verwendung von Duftstoffen Wenn Sie es wünschen, können Sie flüssige Duftstoffe oder getrocknete Kräuter auf den Speckstein geben. Beachten Sie dabei folgende Punkte: ● Geben Sie Duftstoffe nicht direkt in den Verdampferbehälter. ● Befüllen Sie die Mulde im Speckstein vorsichtig und nur halb voll, damit die Duftstoffe nicht durch die Löcher in den Verdampferbehälter tropfen. -
Seite 22: Saunasteine Wechseln
Gebrauchsanweisung für den Anwender S. 22/26 7.3. Saunasteine wechseln Saunasteine werden durch Aufgussmittel und große Temperaturunterschiede, die bei der Benutzung auftreten, beansprucht. Die Saunasteine können angegriffen und brüchig werden. WARNUNG! Brandgefahr durch Überhitzung Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die Kabinenwände stark. -
Seite 23: Verdampferbehälter Entkalken
Gebrauchsanweisung für den Anwender S. 23/26 7.5. Verdampferbehälter entkalken Entkalken Sie den Verdampferbehälter nach Bedarf. Verwenden Sie dazu ein Entkalkungs- mittel für Haushaltsgeräte. Beachten Sie dabei die Vorgaben und Sicherheitshinweise des Herstellers. 1. Entfernen Sie den Speckstein. 2. Entleeren Sie den Verdampferbehälter. 3. -
Seite 24: Problemlösung Durch Den Monteur
Gebrauchsanweisung für den Anwender S. 24/26 9. Problemlösung durch den Monteur Heizstäbe ausheizen Bei feuchten Umgebungsbedingungen oder langen Betriebspausen kann es zu einer Anreicherung von Feuchtigkeit in den Heizstäben kommen. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann unter Umständen zum Auslösen des FI-Schutzschalters führen. -
Seite 25: Technische Daten
Gebrauchsanweisung für den Anwender S. 25/26 10. Technische Daten Leistung Kabinen- Stein- Gewicht Artikel- Leistung Verdamp- volumen menge ohne Stei- nummer [kW] fer [kW] [kg] ne [kg] HOME-C60 5 - 9 ca. 20 / 30 HOME-C90 8 - 14 ca. 20 / 30 Mindestgröße Artikel- Absiche-... -
Seite 26: Ersatzteile
Gebrauchsanweisung für den Anwender S. 26/26 11. Ersatzteile Bezeichnung Artikelnummern Anzahl Heizlemente 2000 W HP-HOME-200 (1-043-618) Heizlemente 3000 W HP-HOME-300 (1-043-620) Heizelement VZH-104 (1-047-023) Verdampfer 2000 W Verdampfereinheit komplett WX671 (1-051-000) Überhitzungsschutz 140°C ZSK-764 (1-046-109) Thermostat 110°C ZSN-250 (1-046-108) - Seite 157 Bastuaggregat Home combi HOME-C60/1-050-408: Home combi 6,0 kW HOME-C90/1-050-411: Home combi 9,0 kW MONTERINGS- OCH BRUKSANVISNING Svenska Version 07/19 ID-nr: Y05-0614...
