(Pos. K, Abb.4) und auf einen leichtgängigen Lauf
des Messers (Pos. M, Abb.4) achten. Messer
muss in der Nut des Rückenbalkens (Pos. N,
Abb.4) geführt werden.
5. Schraube (Pos. O, Abb.4) kontrollieren.
Drehmoment 3 Nm.
6. Fingerschutz (Pos. J, Abb.4) Klingenschutz (Pos.
H, Abb.4) und Stützwinkel (Pos. P, Abb.4) wieder
montieren. Klingenschutz und Stützwinkel mit den
Schrauben (Pos. G, Abb.4) auf ideale Lage zum
Messer (Pos. M, Abb.4) einstellen.

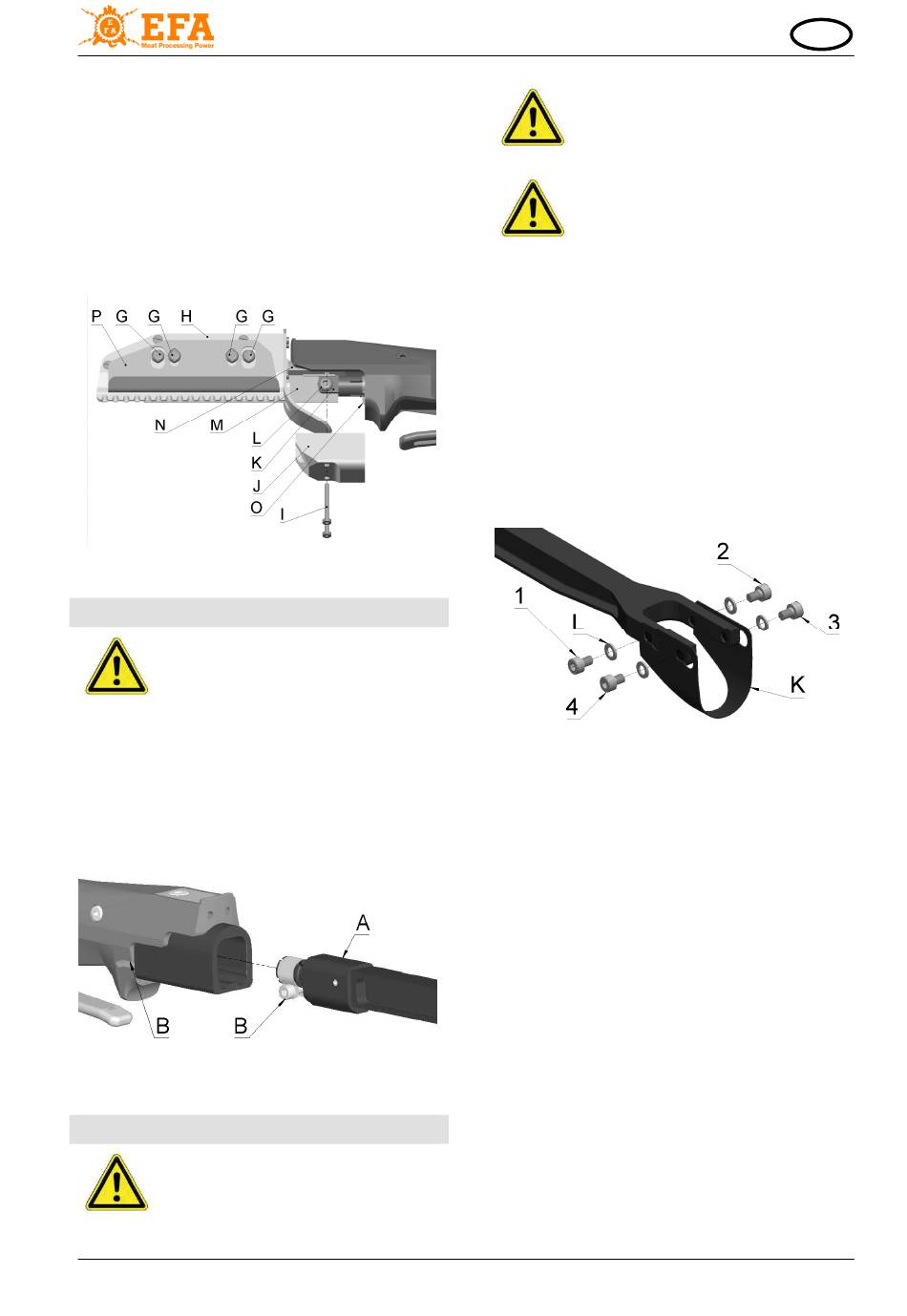

Abb. 4 Messerwechsel Gerät EFA-S5 L
Klingenhalterwechsel EFA-RZ100
Warnung!
Vor jeder Manipulation am Gerät
muss
die
geschlossen
werden!
1. Klingenhalter (Pos. A Abb.5) bis auf Anschlag in
das Gerät stecken. Achtung: Bei diesem Vorgang
muß die Schraube (Pos. B Abb.5) gelöst sein.
2. Schraube (Pos. B Abb.5) mit mitgeliefertem
Drehmomentschlüssel 3 Nm anziehen.
Abb. 5 Klingenhalter montieren Gerät EFA-RZ100
Klingenanschluß / Wechsel EFA-RZ100
Warnung!
Vor jeder Manipulation am Gerät
muss
die
geschlossen
werden!
Betriebsanleitung für Druckluftmesser
Druckluftzuführung
oder
abgekoppelt
Druckluftzuführung
oder
abgekoppelt
Warnung!
Greifen Sie niemals in den Bereich
der
scharfen
könnten
Schnittverletzungen zuziehen!
Warnung!
Ziehen Sie während dem Messer-
anschluß Schutzhandschuhe an!
Um das Verletzungsrisiko zu minimieren, halten Sie
sich bei der Klingenmontage/ -demontage nach der
angegebenen Montagereihenfolge der Schrauben.
1. Klinge (Pos. K Abb.6) zuerst mit Scheibe (Pos. L
Abb.6) und Schraube (Pos. 1 Abb.6) fixieren.
2. Scheibe (Pos. L Abb.6) mit Schraube (Pos. 2
Abb.6) fixieren.
3. Scheibe (Pos. L Abb.6) mit Schraube (Pos. 3
Abb.6) fixieren.
4. Scheibe (Pos. L Abb.6) mit Schraube (Pos. 4
Abb.6) fixieren.
5. Klinge ausrichten und die 4 Schrauben mit 3 Nm
anziehen.
Abb. 6 Klingenanschluß Gerät EFA-RZ100
D
Klingenseite.
Sie
sich
sonst
ernsthafte
6
