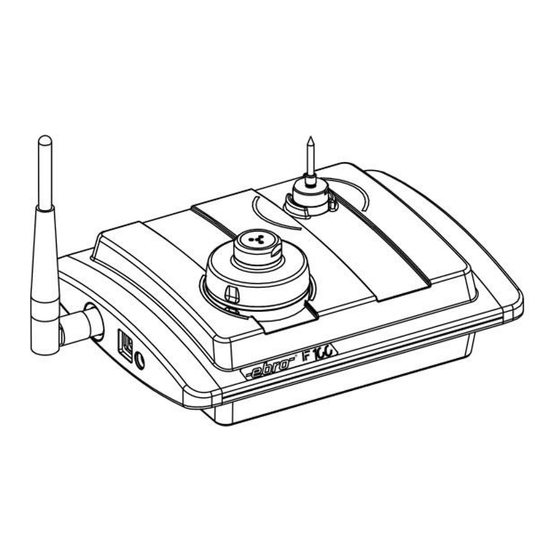

ebro EBI IF-150 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EBI IF-150:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Interface
EBI IF-100 / 150 / 200 / 300
09/2019 BA80016def03_EBI IF-100/150//200/300

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ebro EBI IF-150

Inhaltszusammenfassung für ebro EBI IF-150

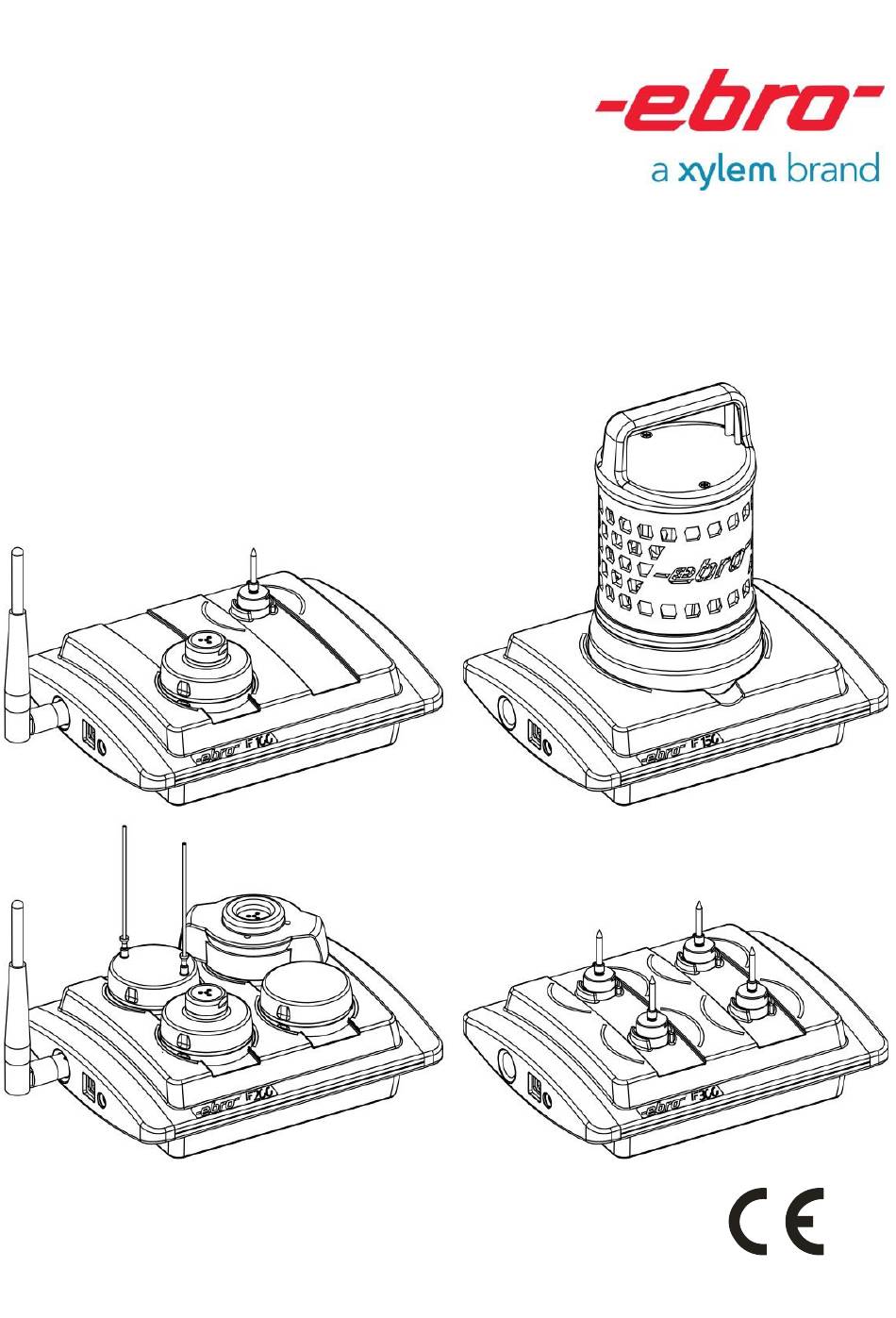

  • Seite 1 Interface EBI IF-100 / 150 / 200 / 300 09/2019 BA80016def03_EBI IF-100/150//200/300...

  • Seite 2: Inhaltsverzeichnis

    EBI IF-100/150/200/300 Deutsch Inhaltsverzeichnis Überblick Sicherheitshinweise Auspacken/Lieferumfang Interface in Betrieb nehmen Passende Antenne anschließen Bei Bedarf: Netzteil anschließen Bedeutung der Farbsignale Interface-Betriebsarten (Modi) Betrieb im Standard- Modus Betrieb im Funkmodus Was tun wenn… ...die Statusanzeigen dunkel bleiben? ...der PC „Interface nicht gefunden“ meldet? ...keine Verbindung zum Datenlogger zustande kommt? Reinigung und Pflege...
  • Seite 3 English Français Table of Contents Sommaire Vue d’ensemble Overview Safety Instructions Consignes de sécurité Unpacking/What is Included in the Déballage / Fourniture Delivery Mise en service de l’interface Operating the Interface Branchement de l’antenne adaptée Connecting a suitable antenna Au besoin : branchement d’une If required, connect a power supply unit alimentation secteur Signification des signaux de couleur 17...

  • Seite 4: Überblick

    EBI IF-100/150/200/300 Deutsch Überblick Das Interface EBI IF-100/150/200/300 ist ein Programmier- Lesegerät Datenlogger Serien EBI 10/11/12/16/ sowie ein Funkempfänger für Daten-logger der Serie EBI 10 und EBI 12. Die Datenlogger EBI 10 und EBI 12 werden per Funk im Frequenzbereich 2,4 GHz programmiert und ausgelesen.

  • Seite 5: Vue D'ensemble

    English Français Vue d’ensemble Overview L’interface EBI IF-100/150/200/300 est un The EBI IF-100/150/200/300 interface is a programming and reading device for EBI dispositif de programmation de la série EBI 10/11/12/16 et de lecture, ainsi qu’un 10/11/12/16 series that also acts as a wireless receiver for EBI 10 and EBI 12 récepteur radio pour les enregistreurs de series data loggers.

  • Seite 6: Sicherheitshinweise

    EBI IF-100/150/200/300 Deutsch Sicherheitshinweise Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen. Lebensgefahr! Achten Sie darauf das Sie das Gerät nicht aufzustellen, dass Betätigen Trenneinrichtung (Netzgerät) erschwert wird! Bringen Sie das Gerät nicht in eine Umgebung, die heißer ist als 60°C! Um Beschädigungen des Gerätes zu vermeiden, schützen...

  • Seite 7: Safety Instructions

    English Français Safety Instructions Consignes de sécurité N’utilisez pas l’appareil dans Do not use the device in areas in which there is a danger of explosions. endroits soumis à risques d’explosion. Danger of death! Danger de mort ! Soyez sûr d’installer le dispositif dans Be sure to install the device in such a way so that the disconnection of power une telle manière de sorte que le d...

  • Seite 8: Auspacken/Lieferumfang

    EBI IF-100/150/200/300 Deutsch Auspacken/Lieferumfang Überprüfen Sie nach dem Erhalt die Geräteverpackung und den Inhalt auf Unversehrtheit. Überprüfen außerdem, Inhalt Geräteverpackung Ihrer Bestellung entspricht. Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Interface EBI IF-100/150/200/300 USB-Kabel Stabantenne 5 dbi (Art.-Bez. AL 111), bei EBI IF-100/200 diese Gebrauchsanleitung CD-ROM Treibersoftware...

  • Seite 9: Unpacking/What Is Included In The Delivery

    English Français Unpacking/What is Included in Déballage / Fourniture the Delivery Check device packaging A réception des appareils, vérifiez que l’emballage et le contenu sont intacts. contents to ensure they are complete and undamaged. You must also check Vérifiez également si le contenu de l’emballage correspond bien à...

  • Seite 10: Interface In Betrieb Nehmen

    EBI IF-100/150/200/300 Deutsch Interface in Betrieb nehmen Die Inbetriebnahme des Interfaces besteht aus vier Schritten: 1.) Interface über USB-Kabel mit PC verbinden 2.) Passende Antenne anschließen 3.) Falls der PC nicht genug Strom liefert: Netzteil anschließen 4.) Interface-Treiber auf dem PC installieren Interface mit PC verbinden Im Lieferumfang des Interfaces befindet...
  • Seite 11 English Français Mise en service de l’interface Operating the Interface La mise en service de l’interface Bringing the interface into operation s’effectue en quatre étapes : involves four steps: 1.) Reliez l’interface à l’ordinateur via le 1.) Connecting the interface to the PC with a USB cable cordon USB 2.) Branchez l’antenne adaptée...

  • Seite 12: Passende Antenne Anschließen

    Antennen den Netzstecker bzw. das USB-Kabel vom Interface ab, so dass die Statusanzeigen nicht mehr leuchten. dürfen Gründen Betriebssicherheit nur die von ebro gelieferten Antennen an das Interface angeschlossen werden. Schrauben Sie die Stab-Antenne bzw. den Stecker der Draht-Antenne an die Buchse des Interfaces.
  • Seite 13 Pour raisons sécurité d’exploitation, seules des antennes To ensure correct operation, you must only connect antennae supplied by ebro fournies ebro peuvent être raccordées à l’interface. interface. Vissez le mât-antenne ou la prise du Either screw the rod antenna, or the câble-antenne sur la bague de...

  • Seite 14: Bei Bedarf: Netzteil Anschließen

    Anstecken des Interfaces an den USB des PCs eine entsprechende Meldung Bildschirm. Nur wenn diese Meldung erscheint, benötigen Sie das Netzteil. Verwenden Sie nur das von ebro gelieferte Netzteil zum Betrieb des Interfaces. dieses erforderlichen technischen Eigenschaften.
  • Seite 15 Utilisez exclusivement l’alimentation Only use the power supply unit supplied by ebro to operate the interface. This is secteur fournie par ebro. Seule cette the only unit that has the required interface présente les caractéristiques technical functionality.

  • Seite 16: Bedeutung Der Farbsignale

    EBI IF-100/150/200/300 Deutsch Bedeutung der Farbsignale Sobald das Interface mit Strom versorgt wird, leuchten die Status-Anzeigen an den Datenlogger-Ports. Je nachdem, welche Funktion das Interface gerade ausführt, ändern die Status-Anzeigen ihre Farbe. bedeuten: blau Interface betriebsbereit gelb Programmieren/Auslesen des Datenloggers im jeweiligen Port grün Programmieren/Auslesen...
  • Seite 17 English Français Meaning of the colored status Signification des signaux de display lights couleur Dès que l’interface est alimentée en The status display lights on the data logger ports come on as soon as the énergie, indicateurs statut interface is supplied with electricity. s’allument au niveau des ports des These lights change color, depending enregistreurs.

  • Seite 18: Interface-Betriebsarten (Modi)

    EBI IF-100/150/200/300 Deutsch Interface-Betriebsarten (Modi) Interface kann zwei verschiedenen Betriebsarten (Modi) eingesetzt werden: im Standard-Modus und im Funkmodus. Beim Standard-Modus wird Interface dafür benutzt, um Datenlogger zu programmieren oder um alle im Datenlogger gesammelten Daten auf einmal auszulesen. Hierbei kann pro Port Interfaces jeweils...
  • Seite 19 English Français Modes d’exploitation Interface operating types de l’interface (modes) L’interface peut être utilisée dans deux The interface can be used in two different operating modes: modes différents : in standard mode and en mode standard ou in wireless mode. en mode radio.

  • Seite 20: Betrieb Im Standard-Modus

    EBI IF-100/150/200/300 Deutsch Betrieb im Standard- Modus Im Standard-Modus wird das Interface dafür benutzt, um Datenlogger zu programmieren oder alle Datenlogger gesammelten Daten auf einmal auszulesen. Hierbei kann pro Port Interfaces jeweils Datenlogger auf einmal programmiert oder ausgelesen werden. Um Datenlogger zu programmieren oder auszulesen, gehen...
  • Seite 21 English Français Operation in standard Utilisation en mode mode standard En mode standard, l’interface est In standard mode the interface is used either to program the data logger or to utilisée pour programmer extract all the data collected in the data enregistreurs de données ou pour logger at once.
  • Seite 22 EBI IF-100/150/200/300 Deutsch Setzen Sie bei Datenloggern in einer Silikon-Schutzbox nach Programmier- bzw. Lesevorgang das Unterteil der Silikon-Schutzbox wieder auf. Wiederholen Sie den gesamten Ablauf Bedarf für weitere Datenlogger Bedienungsanleitung...
  • Seite 23 English Français l’issue processus Once you have completed the programming or extraction process, programmation lecture, replace the lower part of the data replacez la partie inférieure du logger’s protective silicon box. boîtier de protection en silicone des enregistreurs qui en sont équipés. Répétez l’ensemble du processus Repeat entire...

  • Seite 24: Betrieb Im Funkmodus

    EBI IF-100/150/200/300 Deutsch Betrieb im Funkmodus Im Funkmodus arbeitet das Interface als reiner Funk-Empfänger. Dabei empfängt und verarbeitet das Interface laufend die Signale von Datenloggern, die ebenfalls im Funkmodus arbeiten und ihre Messdaten im Takt ihrer Messung senden. Funkmodus können Funksignale von bis zu 40 Datenloggern parallel empfangen und verarbeitet werden.

  • Seite 25: Operation In Wireless Mode

    English Français Operation in wireless mode Utilisation en mode radio En mode radio, l’interface fonctionne In wireless mode, the interface operates as a radio receiver. It continuously comme un pur récepteur radio. Dans ce mode, l’interface reçoit et traite en receives and processes signals from data loggers that are also running in permanence...
  • Seite 26 EBI IF-100/150/200/300 Deutsch dürfen Gründen Betriebssicherheit und der Vermeidung von Störungen nur die von ebro gelieferten Antennen an das Interface angeschlossen werden. Für Messungen in Geräten, bei denen der Funkmodus eingesetzt werden soll, mitgelieferte Draht-Antenne vorgesehen. Viele Geräte haben ein Metallgehäuse, das für die Funksignale der Datenlogger...
  • Seite 27 English Français To ensure correct operation, and to Pour raisons sécurité d’exploitation et afin d’éviter toute avoid interference, we recommend that only antennas supplied by ebro are interférence, seules antennes connected interface. fournies ebro peuvent être raccordées à l’interface. The wire antenna supplied with the Le câble-antenne fourni est prévu pour...

  • Seite 28: Was Tun Wenn

    EBI IF-100/150/200/300 Deutsch Was tun wenn… ...die Statusanzeigen dunkel bleiben? In diesem Fall wird das Interface offenbar nicht mit Strom versorgt. Prüfen Sie, ob der PC eingeschaltet ist, ob die Stecker des USB-Kabels richtig sitzen und ob die verwendete USB-Buchse des PC eine High- Power-Buchse ist (siehe Seite 14).
  • Seite 29 English Français What to do, if… Que faire quand… ...the status display lights remain ...les indicateurs de statut ne s’allument pas ? dark? In this case, it is clear that no power is Si tel est le cas, cela signifie que l’interface n’est manifestement pas reaching the interface.

  • Seite 30: Keine Verbindung Zum Datenlogger Zustande Kommt

    EBI IF-100/150/200/300 Deutsch ...keine Verbindung zum Datenlogger zustande kommt? Prüfen Sie, ob die Datenlogger im Funkmodus arbeiten und Sie die Datenlogger Standard-Modus auslesen wollen. Datenlogger und Interface müssen derselben Betriebsart arbeiten, damit eine Kommunikation zustande kommt. Wie Sie den Betriebszustand der Datenlogger prüfen können, entnehmen Sie bitte der Anleitung zu Ihrer Programmiersoftware auf dem...
  • Seite 31 English Français ..il n’est pas possible d’établir la ...no connection is established to connexion avec l’enregistreur de the data logger? données ? Check whether the data loggers are Vérifiez que les enregistreurs de running in wireless mode and you données sont en mode radio et que have selected data extraction from vous souhaitez...

  • Seite 32: Reinigung Und Pflege

    EBI IF-100/150/200/300 Deutsch Reinigung und Pflege Reinigen Sie das Gerät mit einem nur leicht feuchten Tuch. Verwenden Sie kein Lösungsmittel wie z. B. Aceton, da dieses den Kunststoff angreift. Entsorgung Sollte Interface gebrauchsuntauglich geworden sein, müssen Sie es fach- und umweltgerecht entsorgen.

  • Seite 33: Cleaning And Maintenance

    English Français Cleaning and Maintenance Nettoyage et entretien Pour nettoyer l’appareil, utilisez un chif- Use a damp cloth to clean the Interface. fon légèrement humide. Do not use a solvent, such as acetone, N’utilisez pas de détergent, comme because this damages the plastic. l’acétone par exemple, car cela attaque le plastique.

  • Seite 34: Technische Daten

    EBI IF-100/150/200/300 Deutsch Technische Daten Stromversorgung über USB (High- Power USB 500 mA) oder externes Netzteil Art.-Bez. AL 120 Funkschnittstelle 2,4 GHz IEEE 802.15.4 USB-Anschluss Typ B 500 mA Antennenanschluss RP-SMA Betriebstemperatur 30 bis +60 °C Lagerung -40 bis +60 °C Schutzart IP20 Abmessungen...

  • Seite 35: Technical Data

    English Français Technical Data Caractéristiques techniques Power supply USB (high power USB Alimentation via USB (USB haute 500 mA) puissance 500 mA) or external power supply unit ou alimentation secteur externe Part Name AL 120 Réf. pièce AL 120 Wireless interface Interface radio 2.4 GHz IEEE 802.15.4 2,4 GHz IEEE 802.15.4...
  • Seite 36 Störungen geschützt werden und darf in zugelassenen Systemen keine Störungen verursachen. Dieses Gerät wurde für die Verwendung einer internen Antenne konzipiert. Andere Antennen dürfen nicht verwendet werden. Änderungen jeglicher Art am Gerät führen Erlöschen Betriebserlaubnis. Bedienungsanleitungen können unter www.ebro.com aus dem Internet geladen werden. Bedienungsanleitung...
  • Seite 37 Les changements ou modifications l‘appareil peut retirer à l‘utilisateur de faire User’s manual or instruction manual may fonctionner l‘équipement. downloaded at www.ebro.com over the Manuel de l‘utilisateur ou de manuel internet. d‘instructions, risque téléchargée à...
  • Seite 40 Service-Adresse / Service Address / Adress du Service Xylem Analytics Germany Sales GmbH & Co. KG ebro Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany Phone: +49.(0)841.954.78.0 Fax: +49.(0)841.954.78.80 Internet: www.ebro.com E-Mail: ebro@xyleminc.com ……………………………………………………………………………………. Hersteller / Producer / Fabricant Xylem Analytics Germany GmbH Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany...
