Jumper
Bezeichnung
J35
Reset
J7-12

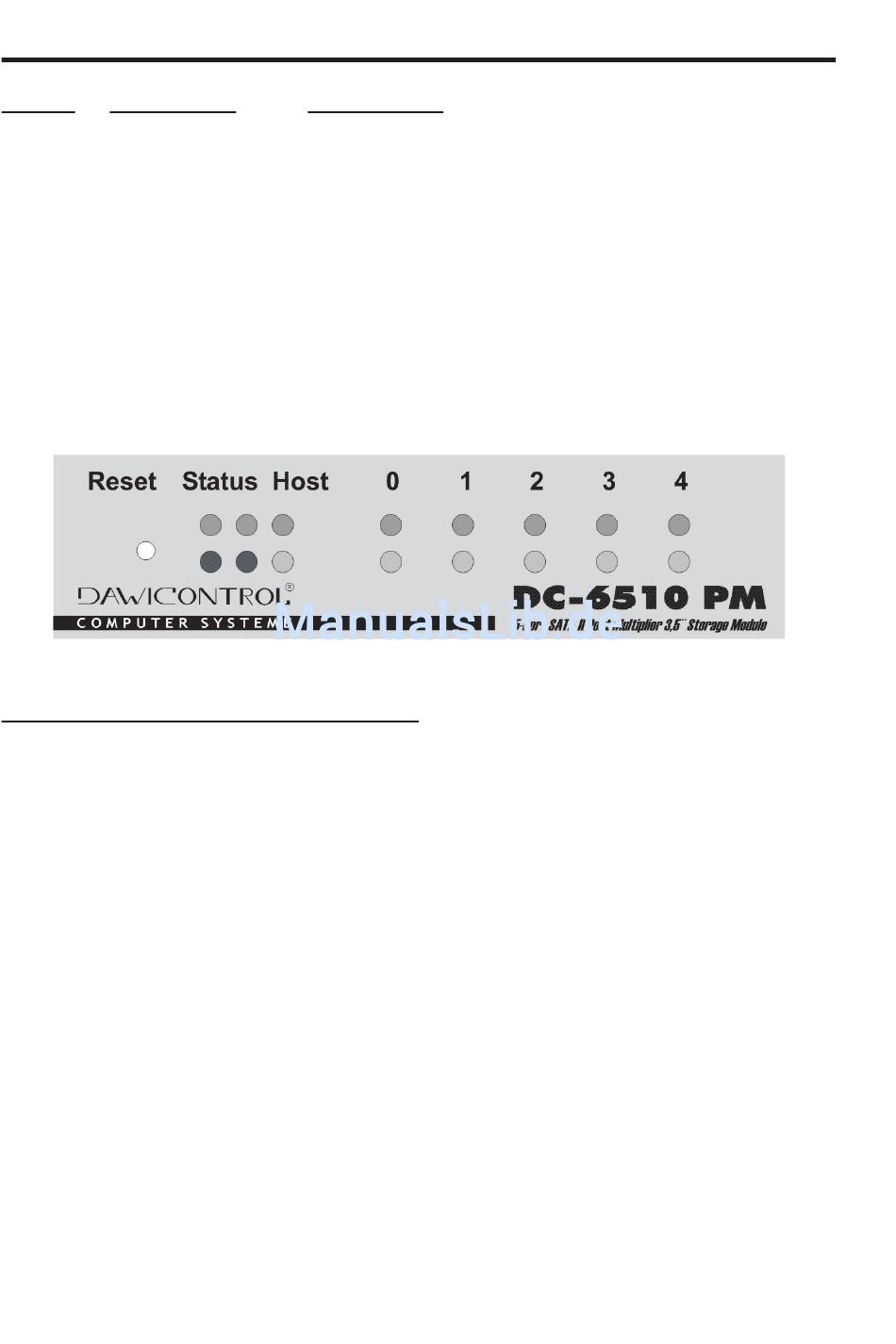

System- und Host-LED Konfigurations-Jumper der LEDs. Hier können, z.B. bei
J13-22
Geräte-LEDs
LED
Farbe
Status (links) Grün
Rot
beide aus
Status (mitte) Grün
Rot
Host
Grün
Gelb
beide aus
0-4
Grün
Gelb
beide aus
Reset
Neustart des Port Multipliers
Beschreibung
Neustart des Port Multipliers
verdecktem Einbau des Port Multipliers, LEDs angeschlossen
werden. Diese geben dann anstelle der festinstallierten LEDs die
Meldungen aus. (ungerade Bezeichnung => untere LED; gerade =>
obere; + = mittlerer Pin; um die Onboard-LEDs zu nutzen, müssen
die Jumper wie auf dem Bild zu sehen aufgesteckt sein)
Konfigurations-Jumper der LEDs. Hier können, z.B. bei
internem Einbau des Port Multipliers, LEDs angeschlossen werden.
Diese geben dann anstelle der festinstallierten LEDs die Meldungen
aus. (gerade Bezeichnung => untere LED; ungerade => obere;
+ = mittlerer Pin)
Bezeichnung
Power On, System Ok
System-Start Fehler (Firmware)
SATA Protokoll Fehler
EEPROM Zugriff
EEPROM Fehler
Host ist angeschlossen
Datentransfer zum Host
Host ist nicht angeschlossen
Gerät ist angeschlossen
Datentransfer zum Gerät
Gerät ist nicht angeschlossen
