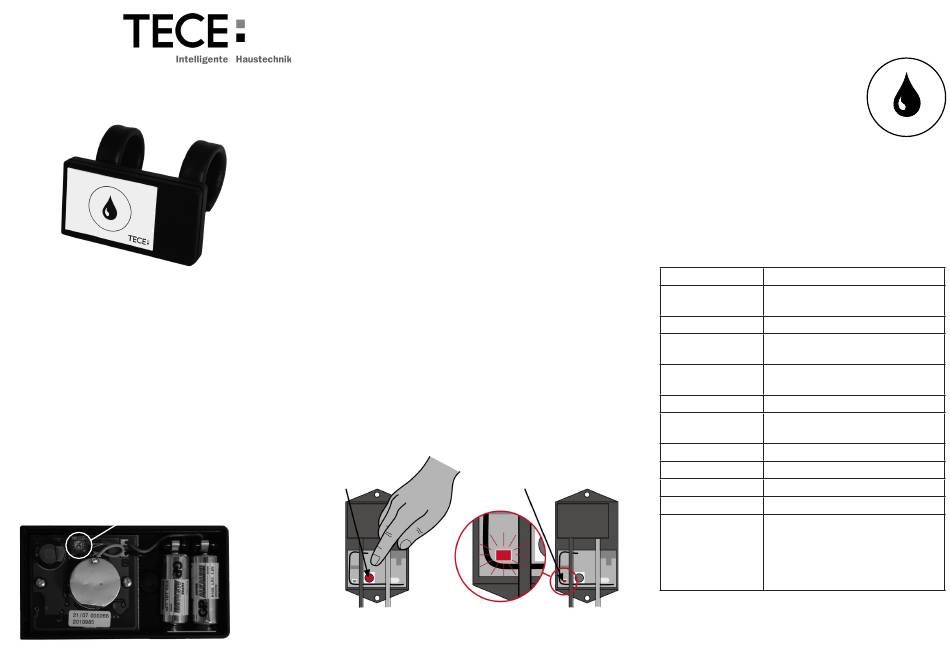

TECE TECEplanus Montage- Und Bedienungsanleitung

Funktaster TECEplanus – 9.240.360
Montage- und Bedienungsanleitung
Inbetriebnahme
Vor der Montage des Funksenders am Stützklappgriff
müssen die beigelegten Batterien eingesetzt werden:
Drehen Sie die Schraube auf der Rückseite des
■
Gehäuses heraus und öffnen die Abdeckung.
beide Batterien - wie im Gehäuse markiert - ein.
Die Lautstärke des „Pieptons" für die akustische Spülquit-
tierung können Sie nur bei geöffnetem Gehäuse einstellen.
Wir empfehlen die Werkseinstellung: volle Lautstärke.
Um die Lautstärke zu verringern, drehen Sie den Regler
■
nach links, durch die Drehung nach rechts erhöhen Sie
die Lautstärke.
Lautstärkeregler
Sie können nun das Gehäuse wieder fest verschließen.
Achten Sie bitte darauf, dass Sie den Gehäusedeckel
■
exakt aufsetzen: Im Deckel ist ein Dichtring eingesetzt,
der das Eindringen von Wasser in das Innere verhindert.
Beim Verschrauben des Gehäusedeckels sollten Sie
■
ebenfalls beachten, dass auch der eingesetzte Dichtring
um die Verschlussschraube anliegt.
Montage
Der Funksender wird bereits mit zwei vormontierten
Befestigungsschellen zur Schraubbefestigung an Stützgriffen
bis 33 mm Rohrdurchmesser ausgeliefert.
Lösen Sie die Schraubverbindungen der
■
Universalschellen. Sie können den Funksender
anschließend am oberen oder unteren Rohr (je nach
Stützgriff) mittels dieser beiden Schellen befestigen.
Ziehen Sie die Schrauben fest an, nachdem Sie den
■
Funksender endgültig positioniert haben.
Je nach gewünschter Position des Senders kann der
Funksender beliebig an einem Stützgriff (links oder rechts
vom WC) montiert werden.
Einlernen des Funksenders
Der Funksender muss vor der Erstbenutzung zunächst
auf den jeweiligen Funkempfänger (Bestandteil des
L egen Sie
entsprechend Spülsystems) eingelernt werden. Hierzu
befindet sich an jedem Empfänger eine entsprechende Taste
sowie eine LED.
Einlerntaste
Drücken Sie zum Einlernen des Funksenders die
■
Einlerntaste am Empfänger. Dies wird am Empfänger
optisch durch einmaliges Blinken der LED quittiert.
Drücken Sie nun innerhalb von
■
30 Sekunden die Spülauslösefläche
des Funksenders (Abbildung rechts).
Ein dreimaliges Blinken der LED
signalisiert das erfolgreiche Einlernen
des Funksenders.
Spülfunktion
Nach erfolgreichem Einlernen können Sie nun die Toilette
durch Annäherung an die Auslösefläche (ca. 3–5 mm vor
der Oberfläche) bzw. Berühren dieser Fläche spülen. Ein
erfolgreiches Spülsignal wird dabei durch einen „Piepton"
akustisch quittiert.
Technische Daten
Frequenz
Adressierung
Reichweite
Funktionen
Auslösung
Stromversorgung
Batterielebensdauer ca. 3 Jahre oder 100.000
Gehäuse
Montage
LED
Farbe
Schutzgrad
Kompatible WC-
Steuerungen
868,4 MHz
individuelle 32 Bit-Adresse,
einlernbar am Empfänger
max. 10 m
Spülen für kompatible WC-
Steuerungen
kapazitiver Taster, akustische
Quittierung durch Tastenton
3 V DC (2 x Alkalibatterie LR-1)
Spülungen
ABS-Gehäuse ca. 85 x 46 x 16 mm
über Schellen am Stützklappgriff
Schwarz (RAL 9005)
IP 54
TECEplanus 9.240.354
TECEplanus 9.240.355
Geberit 115.867
Sanit 03.082.00.0000
Viega 462.376
