Diese Klappenstellantriebe werden in raumlufttechnischen
Anlagen zur stetigen Regelung von Luftklappen bis ca. 4 m
(8m
2
für 34 Nm-Typen) eingesetzt.
Typische Anwendungen:
• Zuluft-, Mischluft-, Abluftklappen
• VAV-Geräte
• Lüftungsgeräte
• Belüftungsklappen
• Jalousieklappen
Merkmale
• Selbstzentrierende Kupplungsnabe
• Anschlussbox für leichten Anschluss abnehmbar
• Entriegelungstaste für manuelle Klappenbetätigung
• Mechanische Drehwinkelbegrenzung
• Hilfsschalter-Einbausatz nachrüstbar
• Geräuscharmer Betrieb
• Drehrichtungsumschalter
• Freie Einbaulage (auf dem Kopf stehend, kein IP54)
• Positionsanzeige

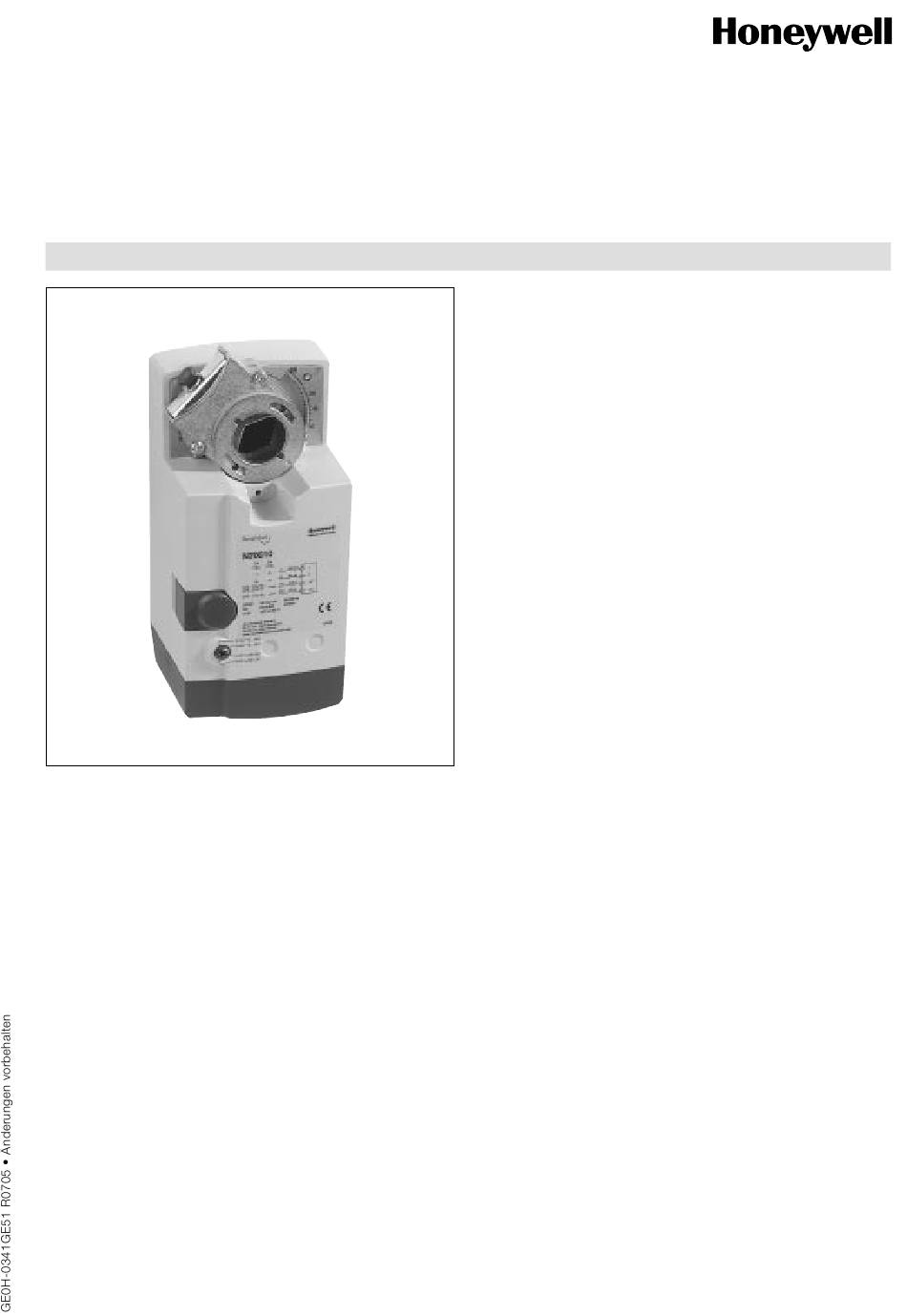

SmartAct Klappenstellantriebe 20/34 Nm
Technische Daten
Versorgungsspannung
Nennspannung
Die folgenden Angaben beziehen sich auf den Betrieb bei
Nennspannung
Leistungsaufnahme
N20010, N34010
Umgebungsbedingungen
Betriebstemperatur
Lagertemperatur
Relative Feuchtigkeit
Elektrische Sicherheit
Schutzart
Schutzklasse
Lebensdauer
Vollhübe
Umpositionierungen
Montage auf Klappenachsen
rund
quadratisch
Mindestachsenlänge
Ansteuersignal
Eingangs-Impedanz
2
Rückführungssignal
Grenzen
Hilfsschalter (wenn enthalten)
Belastbarkeit
Schaltpunkte
Drehmoment
N20010
N34010
Laufzeit
Drehwinkel
Abmessungen
Gewicht
Schallleistungspegel
N20010, N34010
für stetige Ansteuerung
Produkt-Datenblatt
24 Vac ±20 %, 50/60 Hz;
24 Vdc -10..+20 %
24 Vac, 50/60 Hz; 24 Vdc
8 VA / 6 W
-20..+60 °C
-40..+80 °C
5...95 %, nicht kondensierend
IP54 gemäß EN60529
II gemäß EN60730-1
60000
1,5 Millionen
10...27 mm
10...18 mm; in 45°-Schritten
22 mm
0(2)..10 Vdc
0(4)..20 mA
100 kOhm [0..10 V]
500 Ohm [0..20 mA]
±1 mA bei 0..10 V
5 A resistiv / 3 A induktiv
5° / 85°
20 Nm
34 Nm
110 sec
95 ° ±3 °
siehe „Abmessungen" Seite 8
1,35 kg
40 dB(A) max. bei 1 m
