Datenblatt
DST0-QHEA-DE0 SPLIT / 05.09.2016 - V 1.1

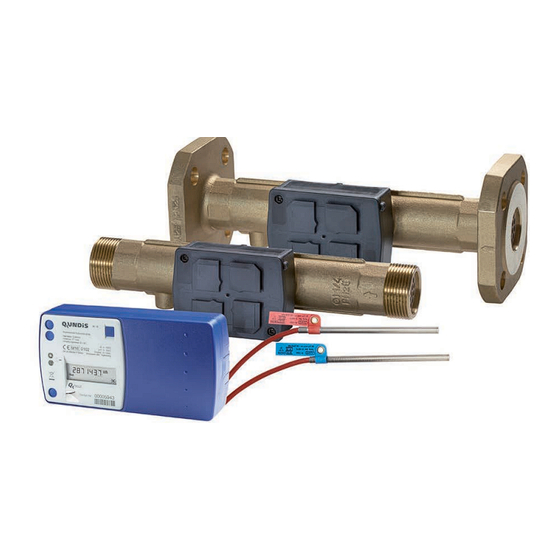

Wärmezähler Q heat splitt
MID-Konformer Splitt-Wärmezähler mit verschiedenen Ultraschall und Wolt-
man Durchflusssensoren. Verfügbar in zahlreichen Baugrößen von qp 0,6 m
/h
3
bis qp 60 m
/h. Ausgestattet mit einer optischer Schnittstelle zur Nachrüs-
3
tung externer Aufsatz-Module.
Durch integrierte Module kann das Rechenwerk bereits ab Werk mit der be-
nötigten Kommunikationstechnik ausgestattet werden.
Einsetzbar in den Systemen Q opto und Q basic sowie wahlweise über ein
integriertes Kommunikations-Modul im Q M-Bus System. Nachrüstbar mit
externen Modulen für den Einsatz in den Systemen Q M-Bus, Q walk-by
und Q AMR.
Als Baureihe G 13 / G 14 mit kombinierter Wärme- und Kältezählung und als
Baureihe G 18 / G 19 mit Solarzählung.
www.qundis.com
Werbung
Verwandte Anleitungen für QUNDIS Q heat splitt
Inhaltszusammenfassung für QUNDIS Q heat splitt
- Seite 1 Datenblatt DST0-QHEA-DE0 SPLIT / 05.09.2016 - V 1.1 Wärmezähler Q heat splitt MID-Konformer Splitt-Wärmezähler mit verschiedenen Ultraschall und Wolt- man Durchflusssensoren. Verfügbar in zahlreichen Baugrößen von qp 0,6 m bis qp 60 m /h. Ausgestattet mit einer optischer Schnittstelle zur Nachrüs- tung externer Aufsatz-Module.
-
Seite 2: Allgemeine Beschreibung
Einheiten (kWh, MWh, MJ, GJ) auf dem LC-Display angezeigt. Um die Messgenauigkeit zu erhöhen, werden bei jeder Messung die Dichte- und Enthalpiewerte ermittelt und in die Berechnung mit einbezogen. DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1... - Seite 3 Ablesevorgänge werden vereinfacht und hinsichtlich Fehlererkennung und Sicherheit bei der Datenüber- ❱ mittlung optimiert sehr hohe Messgenauigkeit ❱ eindeutige Piktogramme und große Ziffern ermöglichen eine schnelle und problemlose Ablesung ❱ DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 4 Silikonkabel in verschiedenen Längen ❱ Messbereich von 0 bis 120 °C ❱ Abweichungen kleiner 0,05 °C ❱ MID-Konform ❱ Montagebeispiel Splitt-Wärmezähler Rechenwerk Temperaturfühler Ultraschall oder Woltman Durchflusssensor Temperaturfühler Abbildung Beispiel DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 5 Bedienschema Wechsel der Ebenen 0 bis 4: Blaue Taste lang (ca. 3 Sek.) drücken ..Taste zum Wechseln der Display-Ebenen und zum Bewegen innerhalb der Ebenen DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 6 Schleife MITTE Display-Geräte-Ebene 3 Schleife MITTE Display-Geräte-Ebene 3 Schleife OBEN Display-Geräte-Ebene 1 Schleife MITTE Display-Geräte-Ebene 3 -120 DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1 E0 - E4 -108 -132 -144 -144 -144 -120 Schleife UNTEN Display-Geräte-Ebene 2...
- Seite 7 Display-Geräte-Ebene 4 Schleife UNTEN Display-Geräte-Ebene 2 Checkzahl Kältemenge M-Bus-Modul installiert Display-Geräte-Ebene 0 E0 - E4 Schleife MITTE Display-Geräte-Ebene 3 Schleife OBEN Display-Geräte-Ebene 1 DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1 Display-Geräte-Ebene 4 Schleife UNTEN Display-Geräte-Ebene 2...
- Seite 8 0,61 0,63 0,60 0,61 0,63 0,61 0,63 0,88 0,93 1,08 1,35 1,35 Länge Impulskabel Im Rahmen der technischen Weiterentwicklung können sich geringfügige Änderungen ergeben. Weitere Nennweiten der Baureihe 473 mit Gewinde-Anschluss nächste Seite: DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 9 65,5 65,5 65,5 65,5 65,5 65,5 65,5 Gewicht 0,88 0,93 1,08 1,35 1,35 Länge Impulskabel Nur in horizontaler Einbaulage Weitere Nennweiten der Baureihe 473 mit Gewinde-Anschluss eine Seite zurück: DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 10 15,76 Länge Impulskabel Im Rahmen der technischen Weiterentwicklung können sich geringfügige Änderungen ergeben. Werte für PN 16 Gehäuse Zähler mit Batterie und 2.4 m langen Impulskabel Druckverlustkurve Durchfluss (l/h) DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 11 Zählwerkserhöhung Länge nach DIN 19625 Länge nach DIN ISO 4064 Gewicht 14,2 Einbaulage: - waagerecht Im Rahmen der technischen Weiterentwicklung können sich geringfügige Änderungen ergeben. Druckverlustkurve Durchfluss (m DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 12 Höhe 82,5 Länge nach DIN 19625 200/225 Gewicht 11,1 11,6 12,5 Einbaulagen: - waagerecht - senkrecht Im Rahmen der technischen Weiterentwicklung können sich geringfügige Änderungen ergeben. Druckverlustkurve Durchfluss (m DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 13 Anzahl der Schrauben Stück Höhe Länge nach DIN 19625 Gewicht 19,8 22,4 Einbaulagen: - waagerecht - senkrecht Im Rahmen der technischen Weiterentwicklung können sich geringfügige Änderungen ergeben. Druckverlustkurve Durchfluss (m DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 14 3 K < ∆t > 20 K max. Messfehler ± 1 % bei 20 K < ∆t > 150 K 1) nur Wärme zugelassen, Kälte ohne Zulassung 2) ohne Zulassung 3) über Artikel-Nummer wählbar DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 15 Maßbilder Rechenwerk Durchflusssensoren Die Abmaße und Baugrößen der Durchflusssensoren in diesem Datenblatt sind Angaben der verschiedenen Hersteller. DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 16 ½“ 22 mm Hinweis: Kopffühler sind auf Wunsch lieferbar. Alle Fühler gepaart und geeicht. In Übereinstimmung mit der MID sind Tauchhülsen nur noch ab qp 6.0 m /h zugelassen. DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
- Seite 17 Form zutreffen bzw. welche sich durch Weiterentwicklung der Produkte ändern können. Die gewünschten Leistungsmerkmale sind dann verbindlich, wenn sie bei Vertragsabschluss ausdrücklich vereinbart sind. ©2016 QUNDIS GmbH. Änderungen vorbehalten DST0-QHEA-DE0 SPLIT Q heat splitt – Datenblatt 05.09.2016 - V 1.1...
