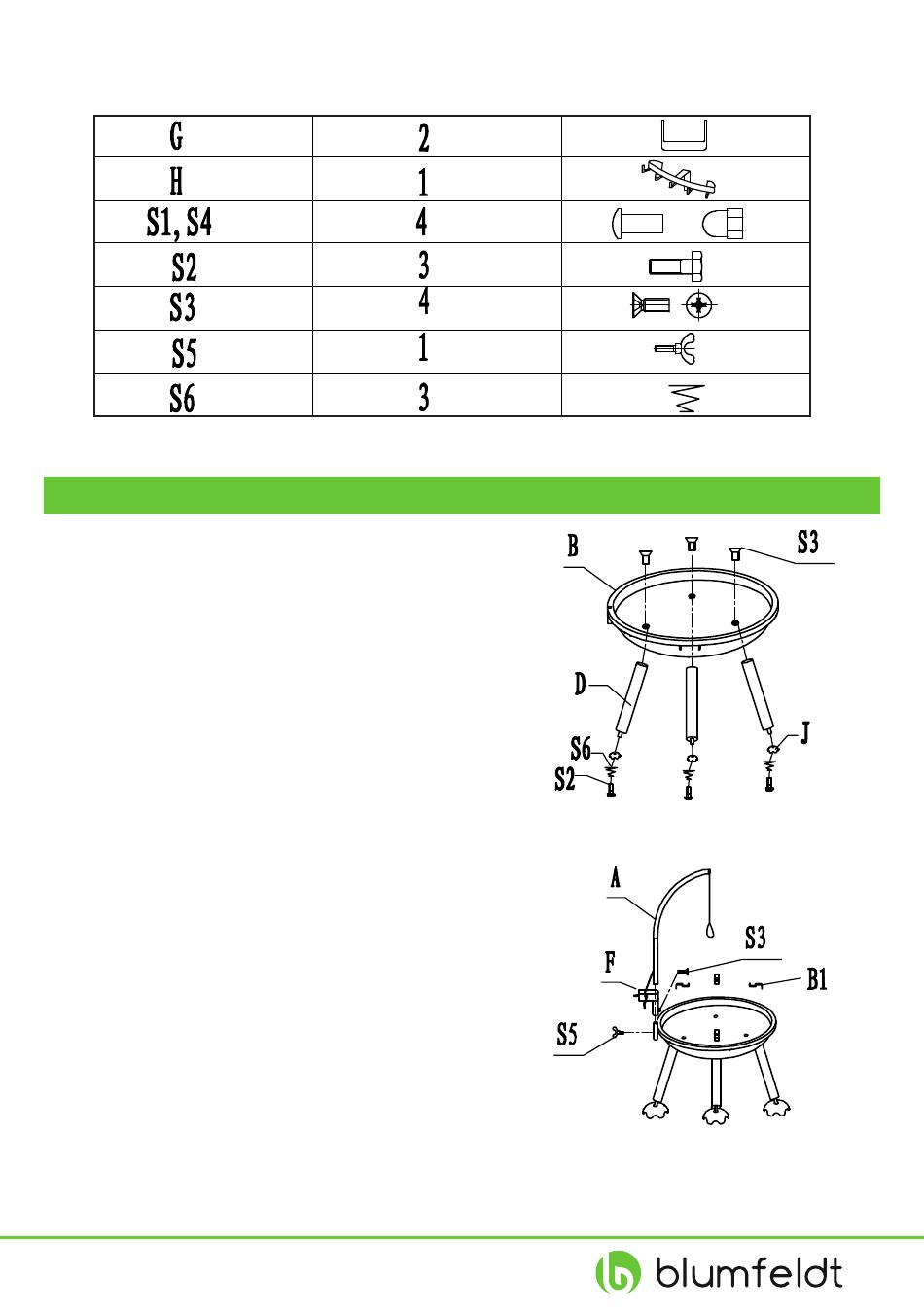

Aufbau der Feuerschale
1. Legen Sie die Federn (S6) über die
Kopfschrauben mit Innengewinde
(S2).
2. Stülpen Sie die Füße (J) darüber
und schrauben Sie sie an den
Gewinden der Standbeine (D) fest.
3. Befestigen Sie die Standbeine (D)
mit Hilfe der Kreuzschlitzschrauben
(S3) an der Feuerschale.
4. Legen Sie die 4 Klammern (B1) in
einem Abstand von 90 Grad in die
Einfassung der Schale.
5. Legen Sie den Ascherost ein.
Befestigung des Grillarms
1. Schieben Sie die Grillarmhalterung
(F) in die Nut der Feuerschale.
2. Fixieren Sie die Grillarmhalterung
mit der Flügelschraube (S5) und
einer Kreuzschlitzschraube (S3).
3. Setzen Sie den Grillarm (A) in die
Grillarmhalterung (F).
