Inhaltszusammenfassung für Berner DL 5070

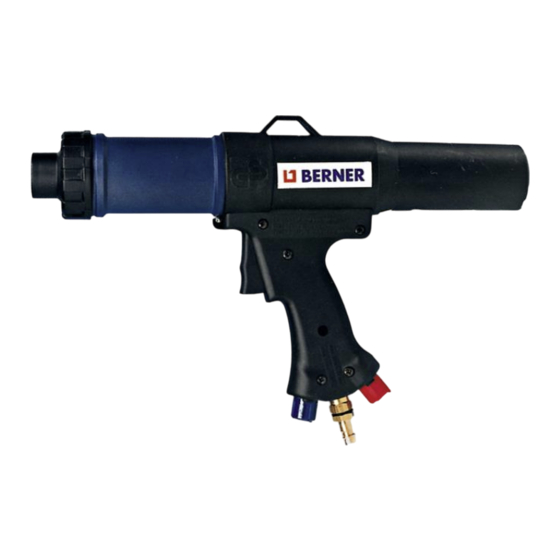

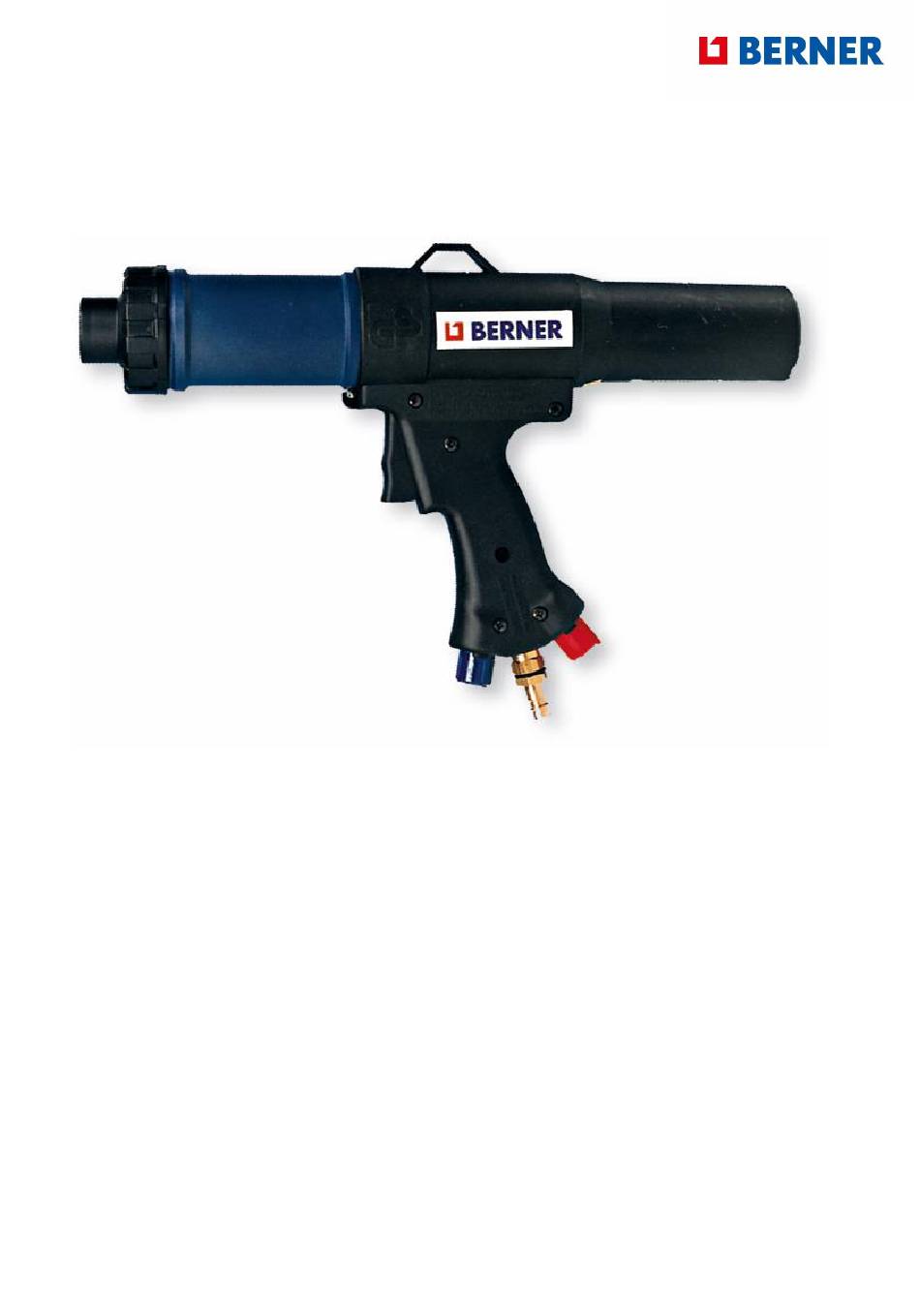

- Seite 10 Druckluft Multi-Kolben-Pistole DL 5070, 9 mm Artikelnummer: 113061...
- Seite 11 Inhalt Sicherheitshinweise ..................12 Technische Beschreibung ................13 2.1 Bestimmungsgemäße Verwendung............13 2.2 Beschreibung ....................13 2.3 Technische Daten ..................13 2.4 Zubehör ....................... 13 Inbetriebnahme ....................14 3.1 Druckluftanschluss ..................14 Betrieb ......................... 14 4.1 Sicherheitshinweise ................... 14 4.2 Verarbeitung spritzbarer Medien ............. 14 4.2.1 Vorbereitung der Kartusche ............
-
Seite 12: Sicherheitshinweise
Sicherheitshinweise Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechni- schen Regeln gebaut. Dennoch können bei seiner Verwendung Gefahren für den Bediener oder Dritte bzw. Beschädigungen des Geräts oder anderer Sachwerte ent- stehen. Den Anweisungen in dieser Betriebsanleitung, insbesondere den Sicher- heitshinweisen und den mit Warnhinweisen gekennzeichneten Abschnitten, ist da- her unbedingt Folge zu leisten. -
Seite 13: Technische Beschreibung
Steckzapfen für Kupplungssystem DN7,2 Kartuschenvolumen ca. 310 ml * Durchmesser max. 50 mm Länge max. 220 mm Umgebungstemperatur 0° ... +60° C * abhängig von den Abmessungen der Kartusche 2.4 Zubehör Artikel-Nr. Anstecher für Kartusche DL 5070/4 114110 Ersatzdüsen 113062 Überwurfmutter 114109... -
Seite 14: Inbetriebnahme
Inbetriebnahme 3.1 Druckluftanschluss Der lose beiliegende Steckzapfen mit Dichtung ist vor der Erstinbetriebnahme in den Pistolengriff einzuschrauben. Der Steckzapfen passt zu den gängigen Druckluft- schnellkupplungen DN 7,2. Anstelle des Steckzapfens kann auch ein Schlauchdorn zur Montage eines bauseiti- gen Druckluftschlauchs mit NW 6 montiert werden (siehe Zubehör). Betrieb 4.1 Sicherheitshinweise Vor dem Lösen der Kartuschenmutter (z.B. -
Seite 15: Druckluftregelung
4.2.2 Druckluftregelung Die Pistole kann an alle üblichen Druckluftnetze mit einem Druck bis zu 10 bar an- geschlossen werden. Am Handgriff befinden sich die Stellschrauben zur Einstellung des Arbeitsdrucks: blaue Stellschraube - Sprühluft rote Stellschraube Auspressluft (Ausdrückgeschwindigkeit) Für beide Stellschrauben gilt: links drehen ... -
Seite 16: Flächenbeschichtung
4.2.3.2 Flächenbeschichtung Die Düse im Abstand von ca. 20 cm senkrecht zur Flä- che führen. Durch Verstellen von Sprühluftmenge und Materialschub kann ein für den Anwendungsfall angepasstes Sprühbild eingestellt werden: - Gedrosselter Materialfluss ergibt feinere Strukturen - Gedrosselte Sprühluftmenge und gedrosselter Material- fluss ergibt schmale Sprühflächen Die Einstellung sollte durch Sprühversuche überprüft werden. -
Seite 17: Druckluftregelung
Die Kartusche in das Kartuschenrohr der Pistole einle- gen. Der Teleskopkolben muss hierbei ggf. mit der Kartusche in die Anfangspo- sition zurückgedrückt werden. Die schwarze Kartuschenmutter fest auf das Kartuschenrohr aufschrauben. Das Gewinde an Mutter und Kartuschenrohr muss frei von Verschmutzung sein. Vor jeder Anwendung den festen Sitz der Kartuschenmutter kontrollieren. -
Seite 18: Wartung
Die wasserrechtlichen Vorschriften sind zu beachten. Bei endgültiger Stilllegung ist das Gerät einer geeigneten Entsorgung zuzuführen: - Führen Sie Altmetallteile der Altmetallverwertung zu. - Führen Sie Kunststoffteile dem Recycling zu. Produced for Berner Trading Holding GmbH Bernerstr. 6 74653 Künzelsau GERMANY www.berner.eu... - Seite 48 Názov stroja: Uťahovacia pištoľ Typ stroja: Skrutkovací nástroj s hnaným štvorhranom Použité harmonizované a národné normy: EN ISO 12100:2010, EN ISO 11148-6:2012 produced for: Berner Trading Holding GmbH Bernerstraße 6 D-74653 Künzelsau T +49 (0) 7940 121-0 F +49 (0) 7940 121-203 info@berner.eu...
