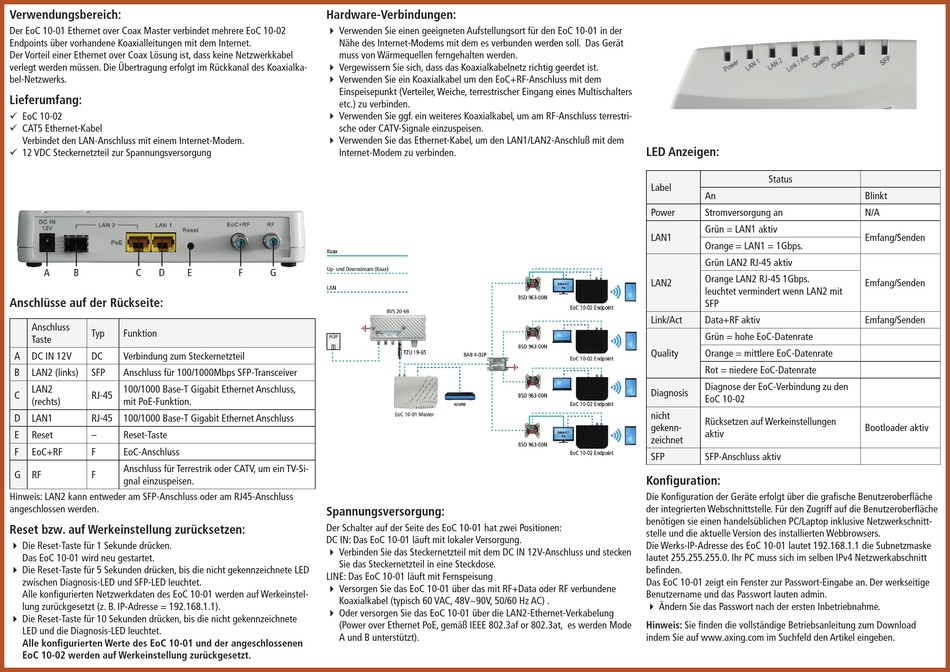

Verwendungsbereich:
Der EoC 10-01 Ethernet over Coax Master verbindet mehrere EoC 10-02
Endpoints über vorhandene Koaxialleitungen mit dem Internet.
Der Vorteil einer Ethernet over Coax Lösung ist, dass keine Netzwerkkabel
verlegt werden müssen. Die Übertragung erfolgt im Rückkanal des Koaxialka-
bel-Netzwerks.
Lieferumfang:
9 EoC 10-02
9 CAT5 Ethernet-Kabel
Verbindet den LAN-Anschluss mit einem Internet-Modem.
9 12 VDC Steckernetzteil zur Spannungsversorgung
A
B
C
D
E
Anschlüsse auf der Rückseite:
Anschluss
Typ
Funktion
Taste
A
DC IN 12V
DC
Verbindung zum Steckernetzteil
B
LAN2 (links)
SFP
Anschluss für 100/1000Mbps SFP-Transceiver
LAN2
100/1000 Base-T Gigabit Ethernet Anschluss,
C
RJ-45
(rechts)
mit PoE-Funktion.
D
LAN1
RJ-45
100/1000 Base-T Gigabit Ethernet Anschluss
E
Reset
–
Reset-Taste
F
EoC+RF
F
EoC-Anschluss
Anschluss für Terrestrik oder CATV, um ein TV-Si-
G
RF
F
gnal einzuspeisen.
Hinweis: LAN2 kann entweder am SFP-Anschluss oder am RJ45-Anschluss
angeschlossen werden.
Reset bzw. auf Werkeinstellung zurücksetzen:
Die Reset-Taste für 1 Sekunde drücken.
Das EoC 10-01 wird neu gestartet.
Die Reset-Taste für 5 Sekunden drücken, bis die nicht gekennzeichnete LED
zwischen Diagnosis-LED und SFP-LED leuchtet.
Alle konfigurierten Netzwerkdaten des EoC 10-01 werden auf Werkeinstel-
lung zurückgesetzt (z. B. IP-Adresse = 192.168.1.1).
Die Reset-Taste für 10 Sekunden drücken, bis die nicht gekennzeichnete
LED und die Diagnosis-LED leuchtet.
Alle konfigurierten Werte des EoC 10-01 und der angeschlossenen
EoC 10-02 werden auf Werkeinstellung zurückgesetzt.
Hardware-Verbindungen:
Verwenden Sie einen geeigneten Aufstellungsort für den EoC 10-01 in der
Nähe des Internet-Modems mit dem es verbunden werden soll. Das Gerät
muss von Wärmequellen ferngehalten werden.
Vergewissern Sie sich, dass das Koaxialkabelnetz richtig geerdet ist.
Verwenden Sie ein Koaxialkabel um den EoC+RF-Anschluss mit dem
Einspeisepunkt (Verteiler, Weiche, terrestrischer Eingang eines Multischalters
etc.) zu verbinden.
Verwenden Sie ggf. ein weiteres Koaxialkabel, um am RF-Anschluss terrestri-
sche oder CATV-Signale einzuspeisen.
Verwenden Sie das Ethernet-Kabel, um den LAN1/LAN2-Anschluß mit dem
Internet-Modem zu verbinden.
F
G
Spannungsversorgung:
Der Schalter auf der Seite des EoC 10-01 hat zwei Positionen:
DC IN: Das EoC 10-01 läuft mit lokaler Versorgung.
Verbinden Sie das Steckernetzteil mit dem DC IN 12V-Anschluss und stecken
Sie das Steckernetzteil in eine Steckdose.
LINE: Das EoC 10-01 läuft mit Fernspeisung
Versorgen Sie das EoC 10-01 über das mit RF+Data oder RF verbundene
Koaxialkabel (typisch 60 VAC, 48V~90V, 50/60 Hz AC) .
Oder versorgen Sie das EoC 10-01 über die LAN2-Ethernet-Verkabelung
(Power over Ethernet PoE, gemäß IEEE 802.3af or 802.3at, es werden Mode
A und B unterstützt).
LED Anzeigen:
Status
Label
An
Power
Stromversorgung an
Grün = LAN1 aktiv
LAN1
Orange = LAN1 = 1Gbps.
Grün LAN2 RJ-45 aktiv
Orange LAN2 RJ-45 1Gbps.
LAN2
leuchtet vermindert wenn LAN2 mit
SFP
Link/Act
Data+RF aktiv
Grün = hohe EoC-Datenrate
Quality
Orange = mittlere EoC-Datenrate
Rot = niedere EoC-Datenrate
Diagnose der EoC-Verbindung zu den
Diagnosis
EoC 10-02
nicht
Rücksetzen auf Werkeinstellungen
gekenn-
aktiv
zeichnet
SFP
SFP-Anschluss aktiv
Konfiguration:
Die Konfiguration der Geräte erfolgt über die grafische Benutzeroberfläche
der integrierten Webschnittstelle. Für den Zugriff auf die Benutzeroberfläche
benötigen sie einen handelsüblichen PC/Laptop inklusive Netzwerkschnitt-
stelle und die aktuelle Version des installierten Webbrowsers.
Die Werks-IP-Adresse des EoC 10-01 lautet 192.168.1.1 die Subnetzmaske
lautet 255.255.255.0. Ihr PC muss sich im selben IPv4 Netzwerkabschnitt
befinden.
Das EoC 10-01 zeigt ein Fenster zur Passwort-Eingabe an. Der werkseitige
Benutzername und das Passwort lauten admin.
Ändern Sie das Passwort nach der ersten Inbetriebnahme.
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download
indem Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Blinkt
N/A
Emfang/Senden
Emfang/Senden
Emfang/Senden
Bootloader aktiv
