Wall
rack Bedienerhandbuch

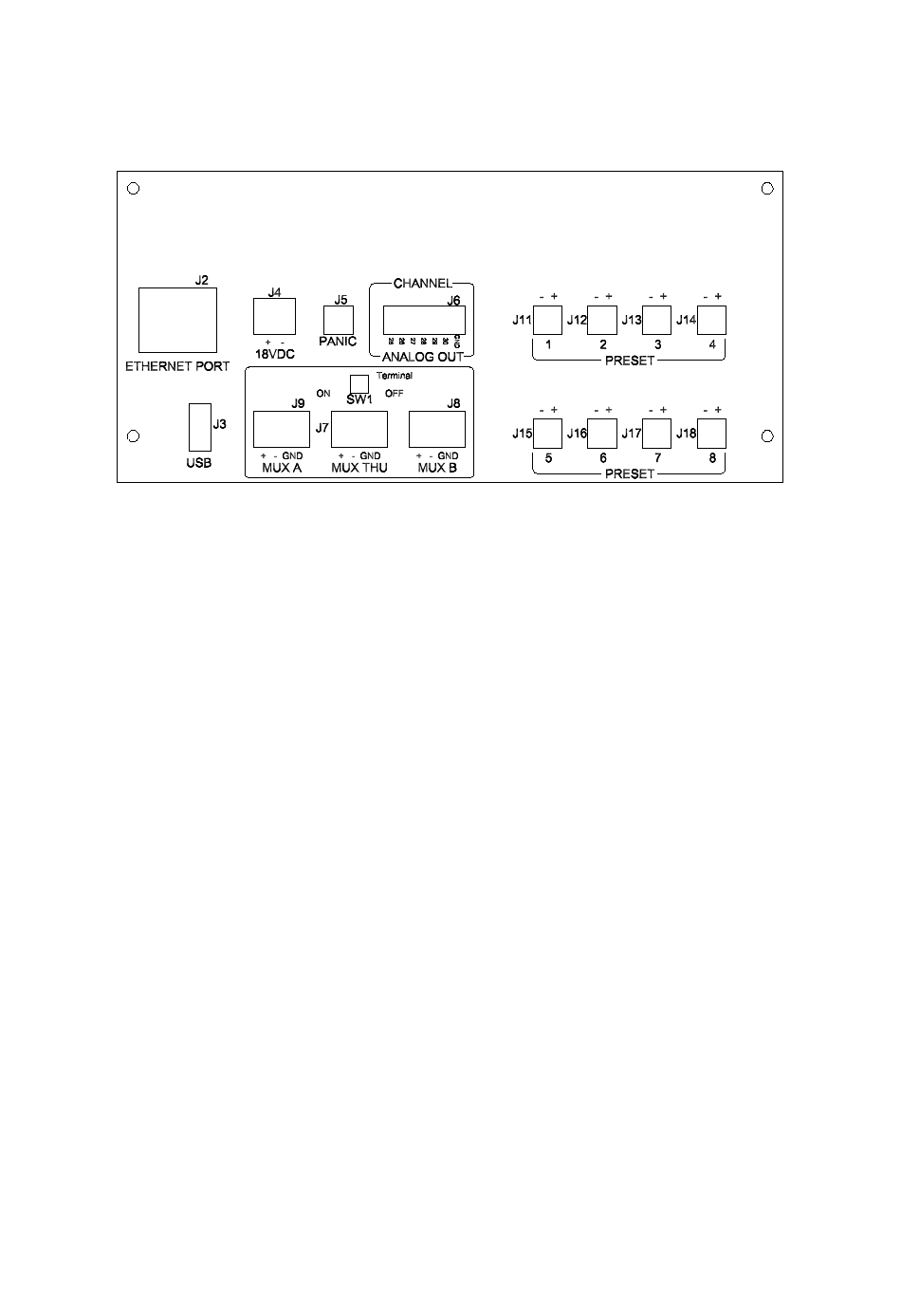

Steuersignalanschlüsse
Der Anschluß der Steuerleitungen geschieht direkt auf der
Prozessoreinheit mittels Steckklemmen mit Schraubanschluß.
J2 & J3 : Nicht benutzt.
J4: 18VDC für externe Bedienpanele, Architekturlicht etc.
J5: Alarmeingang
J6: Analogausgang 0-10V zum Treiben externer Steuerungen
J7: DMX THRU Ausgang
J8: DMX B Eingang
J9: DMX A Eingang
J 11-J 18: Preset 1-8, Ansteuerung über potentialfreien Kontakt
SW1-1: Abschlußwiderstand für Mux B
SW1-2: Abschlußwiderstand für Mux A
12
