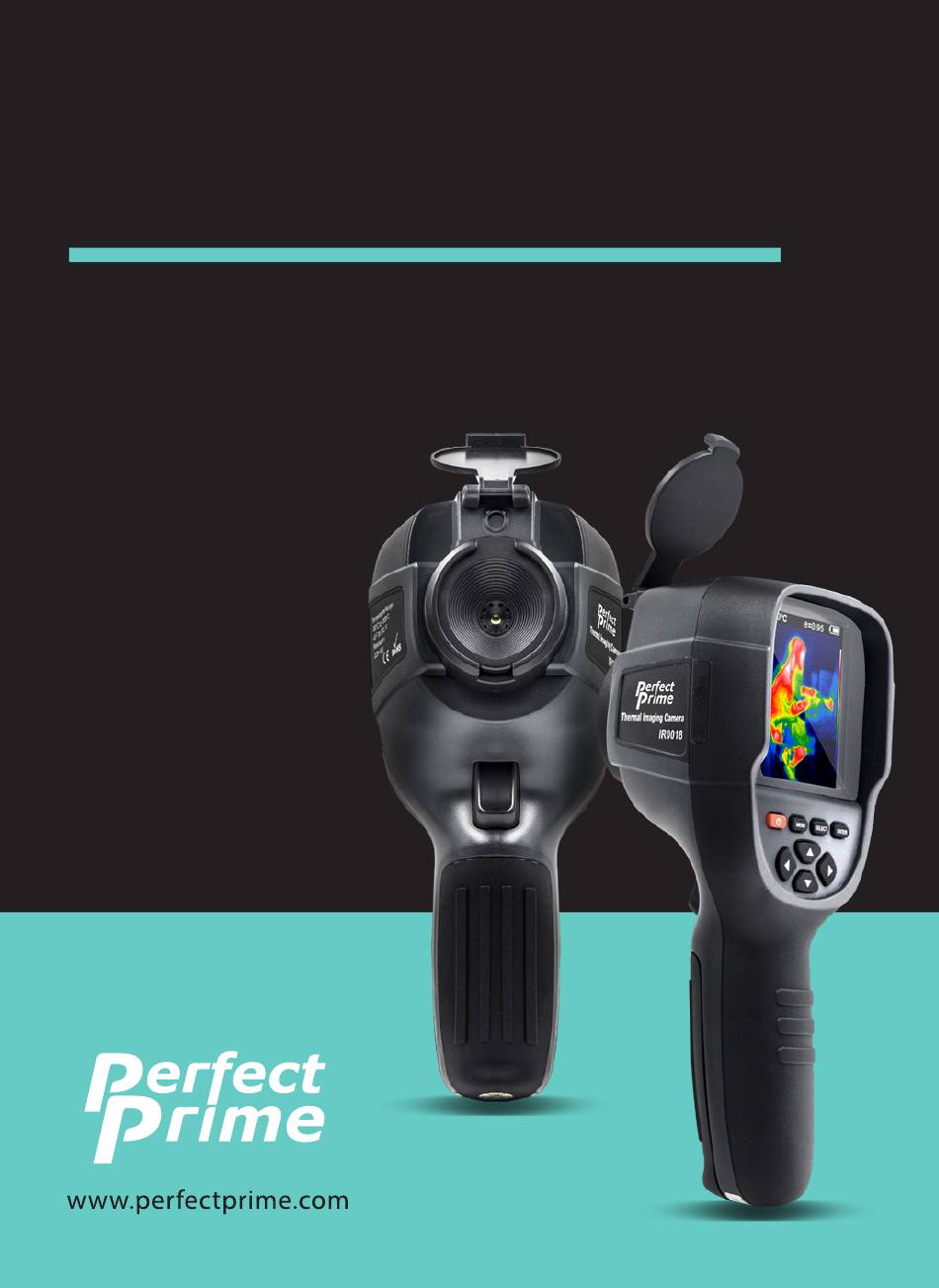

- Seite 1 Wtärmebildkamera IR0018 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalte 1. Übersicht 2 - 3 2. Überlegungen und Sicherheitswartung 3. Leistungsindex 5 - 6 4. Produktfunktionen 7 - 9 5. Grundlegende Bedienung 6. Bildregistrierung 7. Farbpalette 8. Anwendung von Farbpalette und 13 - 14 Bildüberprüfung/-löschung 9. Messobjekte 10. Emissionsgrad 11. -
Seite 3: Übersicht
Di erenzierungsgrad zu erhöhen. Die Wärmebilder und Vollsichtbilder können im Gerät gespeichert und an einen Computer übertragen werden, um Berichte und Ausdrucke zu erstellen. Im Folgenden sind die wichtigsten Merkmale des IR0018 aufgeführt: • Hohe Genauigkeit: Der einstellbare Strahlungskoe zient erhöht die Messgenauigkeit von... - Seite 4 Wärmeabgabe von Objekten abgegeben werden, und wandelt diese Energien in sichtbares Licht um, so dass die Benutzer sie im Dunkeln sehen können. Bauaufsicht: Überprüft, ob die Wärme gleichmäßig in einem Gebäude gehalten wird. IR0018 ist die ideale Wahl für Elektriker, Wartungspersonal, Techniker und sogar das Notfallpersonal.
-
Seite 5: Überlegungen Und Sicherheitswartung
2. Überlegungen und Sicherheitswartung Bitte lesen Sie die Anweisungen sorgfältig durch, um genaue Messergebnisse und Sicherheit zu gewährleisten: DANGER Verwenden Sie das Gerät nicht Da es sich bei dem Produkt um eine präzise elektronische und in explosiven, brennbaren oder emp ndliche optische korrosiven Umgebungen. -
Seite 6: Leistungsindex
3. Leistungsindex Bildschirm 3.2” Vollwinkel - TFT - Bildschirm Infrarotbildauflösung 220 ×160 sichtbare Bildauflösung 640x480 (300,000 pixel) Feldwinkel/Kürzeste Fokuslänge 27°× 35°/0.5m Wärmeempfindlichkeit 0.07°C Temperaturmessbereich -20~300°C (-4°F~572°F) Prüf- und Messgenauigkeit ±2°C oder ±2% Emissionsgrad Einstellbar von 0.1 bis 10.0 Bildaufnahmefrequenz 9 Hz Wellenlängenabdeckung 8-14um Fokusmodus... - Seite 7 Speichertemperatur -40°C- +80°C Relative Feuchtigkeit < 85％RH Higher Energy Wavelength (µm) Lower Energy LWIR: thermische Infrarotstrahlung Infrared Microwaves ◄ ► ◄ ► ◄ ► Wellenlängenabdeckung SWIR MWIR LWIR der thermischen 0.75µm 1µm 2.7µm 3µm 5µm 8µm 14µm Infrarotstrahlung von IR0018...
-
Seite 8: Produktfunktionen
4. Produktfunktionen 4.1. Physikalische Funktionen Kamera mit Infrarot-Bildsensor Auslösung der Bilderfassung Mikro USB... -
Seite 9: Tastenbeschreibung
4. Produktfunktionen 4.2. Tastenbeschreibung Zentralpunkt Temperaturzeiger Dieser Zeiger bleibt immer in der Mitte des Bildschirms und ermöglicht es dem Benutzer, die Kamera zu bewegen, um die Temperatur zu bestimmen, auf die er zeigt. Thermopunkt Temperaturzeiger Dieser Zeiger ndet automatisch die höchste Temperatur auf dem Bildschirm und zeigt sie an. -
Seite 10: Tastenfunktionen
4. Produktfunktionen 4.3. Tastenfunktionen ENTER MENU SELECT Ein/Aus-Taste Eingabetaste Menü/Nein-Taste Navigationstaste: Hinauf, hinunter, links und Auswahl-/Ja-Taste rechts... -
Seite 11: Grundlegende Bedienung
Leiste auszublenden, die den Maximal-/Minimalwert und die Zeit der Feldtemperatur anzeigt. Drücken Sie erneut “ ▲” um die untere Leiste anzuzeigen. Bildexport: Verwenden Sie das Mikro-USB-Kabel, um den IR0018 mit einem Computer zu verbinden, um die Dateien zu übertra- gen. -
Seite 12: Bildregistrierung
6. Bildregistrierung Die Position der Kamera für sichtbares Licht be ndet sich oberhalb des Infrarot-Bildsen- sors, der sich in der Mitte der Kamera be ndet. Zusammen erzeugen sie ein Bildüberlagerung (zwischen dem Modus für sichtbares Licht und dem Infrarotmodus), die das Bild für sichtbares Licht über dem Infrarotbild wie das linke Bild unten zeigen würde. -
Seite 13: Farbpalette
7. Farbpalette Das Menü der Farbpalette kann die falsche Farbe auf dem Bildschirm ändern oder ein Infrarotbild aufnehmen. Es stehen fünf Arten von Farbpaletten zur Verfügung: Spektren, Eisen, Kühl, Schwarz und Weiß. Eine geeignete Auswahl der Farbpalette zeigt die Details des Zielobjekts besser an: Spektren, Eisen und kühle Farbe •... -
Seite 14: Anwendung Von Farbpalette Und
8. Anwendung der Farbpalette 8.1. Anwendung der Farbpalette Color Palette SPECTRA IRON COOL WHITE BLACK Drücken Sie “MENÜ” um auszuwählen; Wählen Sie “Farbpalette” und drücken Sie “ ►” um in die Farbpalette-Liste zu gelangen. Drücken Sie “▲”und “ ▼” para seleccionar una paleta de color. - Seite 15 8. Anwendung der Farbpalette 8.2. Bilder prüfen/Bilder löschen Images 171229-105030 171229-105031 171229-105032 171229-105033 171229-105034 Wählen Sie das Bilder Menü und drücken Sie “ ►” um in das Bild Menü zu gelangen. Drücken Sie “▲ ”/“▼ ” im die gewählten Artikel anzupassen. Drücken Sie die “AUSWÄHLEN”...
-
Seite 16: Messobjekte
9. Messobjekte Je nach den Eigenschaften der zu messenden Objekte und Ober ächen kann der Anwender entsprechende Messmodi auswählen oder die Option "Erweitert" eingeben, um den Wert des Emissionsgrades einzustellen (siehe Tabelle "Emissionsgrad gängiger Materialien"). Measure Der Bedienungsschritt ist wie folgt: Matt (e-0.95) Semi-matt (e=0.85) -
Seite 17: Emissionsgrad
10. Emissionsgrad Der Emissionsgrad der Ober äche eines Materials ist seine E ektivi- tät bei der Emission von Energie als Wärmestrahlung. Der Emissions- grad des Produkts kann von 0,10 bis 1,00 mit dem Standardwert von 0,95 eingestellt werden. Viele gängige Objekte und Materialien (wie Holz, Wasser, Haut und Textilgewebe) re ektieren die Wärmeenergie, so dass es leicht ist, eine hohe Genauigkeit zu erreichen. -
Seite 18: Die Tabelle Der Emissionsgradwerte
11. Die Tabelle der Emissionsgradwerte Das Produkt ist mit vier Arten von Objektmessmodi ausgestat- tet: Grobes Objekt (leicht zu verteilende Energie)(0.95); Halbmattes Objekt (0,80); Halbglänzendes Objekt (0,60); Glänzendes Objekt (0,30); Substanz Wärmestrahlung Substanz Wärmestrahlung Bitumen 0.90-0.98 Schwarzes Tuch 0.98 Beton 0.94 Menschliche Haut 0.98 Zement... -
Seite 19: Einleitung Zur "Einstellung" Untermenü
12. Einleitung zu “Einstellung” Untermenü Settings Auto shutdown ► 5 min 20 min Display intensity ► Medium High English Language ► Chinese Italian German Unit ► Celsius Fahrenheit 24 Hours Time format ► AM/PM Year 2017 Month Set time ► Hour Minute Second... -
Seite 20: Zeiteinstellung
13. Zeiteinstellung / 14. Erfassen von Wärmepunkten 13.Zeiteinstellung Set Time Year 2018 Month Hour Minute Second Drücken Sie “ ▲”/“ ▼” um Jahr/Monat/Tag/Stunde/Minute auszuwählen. Drücken Sie “AUSWÄHLEN” um in die Bearbeitung zu gelangen. Drücken Sie “ ◄” und “ ►" um die zu ändernde Zahl auszuwählen. Drücken Sie “... - Seite 21 Dienstleistungen senden Sie uns bitte eine E-Mail: cs@perfectprime.com Für B2B- oder projektbezogene Bewerbungen senden Sie bitte eine E-Mail an: sales@perfectprime.com FÜR WEITERE INFORMATIONEN ÜBER PERFECT PRIME BESUCHEN SIE BITTE UNSERE ÜBER UNS SEITE UND ZÖGERN SIE NICHT ZU STÖBERN. 製品マニュアルページのQRコードをスキャンする （特定の製品で利用可能な多言語）...
