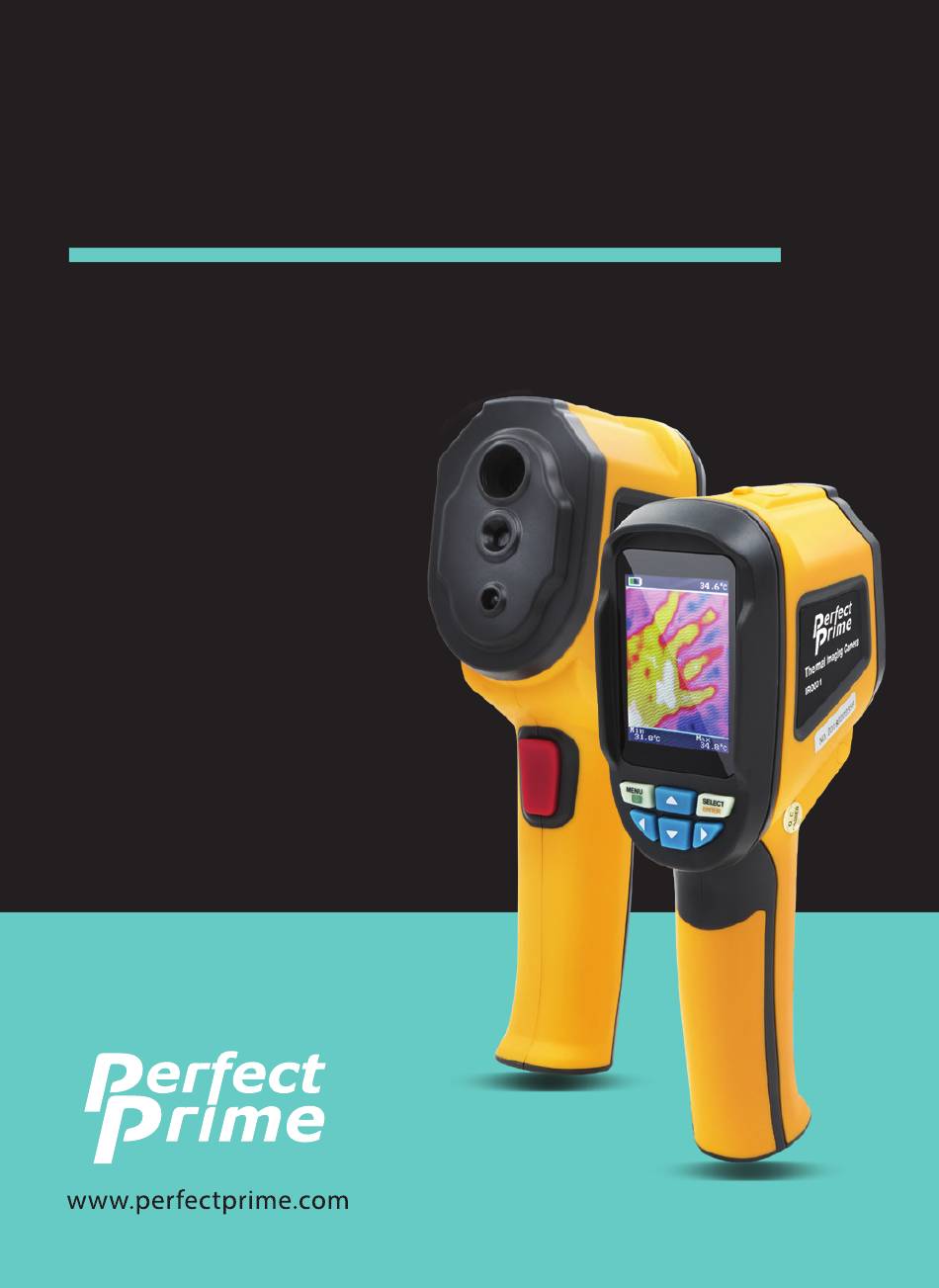

- Seite 1 Wärmebildkamera IR0001 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalte 1. Übersicht 2 - 3 2. Überlegungen und Sicherheitswartung 3. Leistungsindex 4. Produktfunktionen 5. Beschreibung des Menüs 6. Grundlegende Bedienung 9 - 10 7. Zeiteinstellung 8. Maße 9. Farbpalette 10. Temperatur des re ektierenden Hintergrunds 11. Markierung der Punkttemperatur 12. -
Seite 3: Übersicht
Di erenzierungsgrad zu erhöhen. Die Wärmebilder und Vollsichtbilder können auf der abnehmbaren Speicherkarte gespeichert werden. Der IR0001 kann bis zu 25.000 Bilder auf der Micro-SD-Karte speichern. Das Bild kann auf dem PC gespeichert werden, um einen Bericht zu erstellen und zu drucken. - Seite 4 Energien in sichtbares Licht um, so dass der Benutzer sie im Dunkeln sehen kann. Bauaufsicht: Überprüfung, ob die Wärme gleichmäßig in einem Gebäude gehalten wird. IR0001 ist die ideale Wahl für Elektriker, Wartungspersonal, Techniker und sogar das Notfallpersonal.
-
Seite 5: Erwägungen Und Sicherheitswartung
2. Erwägungen und Sicherheitswartung Bitte lesen Sie die Anweisungen sorgfältig durch, um genaue Messergebnisse und Sicherheit zu gewährleisten: GEFAHR Verwenden Sie das Gerät nicht Wenn das Produkt funktioniert, ertönt alle paar Sekunden ein in explosiven, brennbaren oder kleines Klicken. Dies ist ein korrosiven Umgebungen. -
Seite 6: Leistungsindex
3. Leistungsindex Bildschirm 2.4 hochau ösender Vollwinkel Infrarotbildauflösung 32*32 (1024 Pixel) Sichtbare Bildauflösung 0.3 Megapixel Wärmeempfindlichkeit 0.15°C Temperaturmessbereich -20~300°C (-4°F~572°F) Messgenauigkeit ±2% oder ±2°C (±2% or ±4) Wellenlängenabdeckung 8-14um Feldwinkel/Kürzeste Fokuslänge 20*20/0.5m Emissionsgrad Einstellbar von 0.01 bis 1.0 Fokusmodus Fixiert Bildaufnahmefrequenz 6 Hz Farbpalette... - Seite 7 Feuchtigkeit 10% RH bis 80% RH Hohe Energie Wellenlänge (µm) Niedrige Energie LWIR: thermische Infrarotstrahlung Infrarrojo Microondas ◄ ► ◄ ► ◄ ► Wellenlängenabdeckung Von thermischer Infrarot- Strahlung des IR0001 SWIR MWIR LWIR 0.75µm 1µm 2.7µm 3µm 5µm 8µm 14µm...
-
Seite 8: Produktfunktionen
4. Produktfunktionen Physikalische Funktionen Gelbes Optionsfeld 27.3°C Auswahl/Input und Auswahl 3810mb /Eingabeschlüssel Navigationsschlüssel 0.95 (hoch/hi- 18:55 nunter/links/rechts) SELECT MENU Startup/Eingabe Menü und ENTER Einschalt-/Menüschlüssel TFT HD Farbbildschirm Batterieabdeckung Kleine SD Karte Infrarot-Bildsensor Kamera für sichtbares Licht LED-Leuchtmittel Bildaufnahme Schlüssel Installationsanschluss des Stativs... -
Seite 9: Beschreibung Des Menüs
5. Beschreibung des Menüs Symbol Beschreibung 12:12 ► Zeiteinstellung 5000 ► Bild speichern ► Hintergrundlicht Einstellung °C ► Temperatureinheit Einstellung 25°C ► Hintergrundtemperatur Einstellung 11088mb ► Kapazität der Speicherkarte ► Farbpalette Einstellung 0.95 ► Emissionsgrad Einstellung... -
Seite 10: Grundlegende Bedienung
Drücken Sie die Taste " Bildaufnahme " für 5 Sekunden, um das LED-Licht einzuschalten. 6.3. Batterie-Installation 1. Schieben Sie die Batterieabdeckung auf, um neue Batterien in den IR0001 einzusetzen. 2. Vergewissern Sie sich, dass die Polung der eingesetzten Batterien korrekt ist. 3. Schließen Sie die Batterieabdeckung. 6.4. - Seite 11 6. Grundlegende Bedienung 3. Die LCD-Anzeige zeigt 5 Einstellmöglichkeiten auf dem Bildschirm, drücken Sie “▲ “/ “▼”, zum Blättern. 4. Wählen Sie die Funktion zur Einstellung über dem gelben Optionsfeld aus. 5. Drücken Sie " Auswählen " und wählen Sie die Option " Menü "...
-
Seite 12: Zeiteinstellung
7. Zeiteinstellung Drücken Sie im Menü Zeiteinstellung die Taste " ◄" /“ ►", um die Zi er für die Einstellung auszuwählen. Drücken Sie " ▲". /“ ▼", um den Zeitwert zu erhöhen oder zu verringern. Nach der Einstellung drücken Sie zum Verlassen die Taste" Menü ". Jahr Monat Stunde... -
Seite 13: Maße
8. Maße Kalte Stelle Zentrale Stelle Heiße Stelle Die gemessene Temperatur in der Pixelmitte wird in der linken oberen Ecke angezeigt. Der Strahlungskoe zient wird in der oberen rechten Ecke angezeigt. Bewegen Sie das Produkt, bis die Heiße stelle oder die kalte Stelle mit der Mitte des Pixels übereinstimmt. -
Seite 14: Farbpalette
9. Farbpalette Das Menü "Farbpalette" kann die Darstellungsfarbe des auf dem Bildschirm angezeigten oder aufgenommenen Infrarotbildes ändern. Eine Reihe von Farbpaletten sind wie folgt verfügbar: Graustufenfarbe: • bietet eine ausgewogene lineare Farbe und hilft, alle Details zu enthüllen. Hohe Kontrastfarbe: •... -
Seite 15: Temperatur Des Re Ektierenden Hintergrunds
10. Temperatur des re ektierenden Hintergrunds Stellen Sie die Temperaturkompensation für den re ektierenden Hintergrund in die Option Hintergrund ein. Die Hintergrundtem- peratur kann zwischen 0°C und +36°C eingestellt werden. Die Ober ächentemperatur und Messgenauigkeit des Messob- jekts kann durch überhitzte oder überkühlte Objekte beein usst werden (Wenn der Strahlungskoe zient der Ober äche des Messobjekts niedrig ist, ist dieses Phänomen o ensichtlich). -
Seite 16: Markierung Der Punkttemperatur
11. Markierung der Punkttemperatur Ein- oder Ausschalten der Markierung der Punkttemperatur: Beim Einschalten zeigt die Markierung der Punkttemperatur an, dass der heiße oder kalte Punkt auf dem Bildschirm einer zusätzlichen Beurteilung bedarf. Beim Ausschalten wird angezeigt, dass sich der Benutzer auf das gemessene Pixel pro Zeiteinheit konzentrieren kann. -
Seite 17: Bildmischung
12. Bildmischung IR0001 kann ein sichtbares Bild des Infrarotbildes mit der Temperaturverteilung des Zielbereichs auf dem Bildschirm erfassen, was zu einem besseren Verständnis des Infrarotbildes führt. Um diese Funktion zu nutzen, drücken Sie “ ◄“ /“ ►” , um das Mischbild von 0% auf 100% anzupassen. -
Seite 18: Bilderfassung Und -Prüfung
13. Bilderfassung und -prüfung 13.1. Bilderfassung 1. Drücken Sie die Bildaufnahmetaste und das Symbol "Fotos speichern ja nein" wird auf dem Bildschirm angezeigt. 2. Drücken Sie "MENÜ", um das Bild zu speichern; drücken Sie " AUSWÄHLEN ", um das aufgenommene Bild zu löschen. - Wenn "... -
Seite 19: Emissionsgrad
14. Emissionsgrad Der Emissionsgrad der Ober äche eines Materials ist seine E ektivität bei der Emission von Energie als Wärmestrahlung. Der Emissionsgrad des Produkts kann von 0,10 bis 1,00 mit dem Standardwert von 0,95 eingestellt werden. Viele gängige Objekte und Materialien (wie Holz, Wasser, Haut und Textilgewebe) re ektieren die Wärmeenergie, so dass es leicht ist, eine hohe Genauigkeit zu erreichen. -
Seite 20: Die Tabelle Der Emissionsgradwerte
15. Die Tabelle der Emissionsgradwerte Das Produkt ist mit vier Arten von Objektmessmodi ausgestattet: Grobes Objekt (leicht zu Halbglänzendes Objekt (0,60); verteilende Energie) (0,95); Scheinendes Objekt (0,30); Halbmattes Objekt (0,80); Substanz Wärmestrahlung Substanz Wärmestrahlung Bitumen 0.90-0.98 Schwarzes Tuch 0.98 Beton 0.94 Menschliche Haut 0.98 Zement... - Seite 21 Dienstleistungen senden Sie uns bitte eine E-Mail: cs@perfectprime.com Für B2B- oder projektbezogene Bewerbungen senden Sie bitte eine E-Mail an: sales@perfectprime.com FÜR WEITERE INFORMATIONEN ÜBER PERFECT PRIME BESUCHEN SIE BITTE UNSERE ÜBER UNS SEITE UND ZÖGERN SIE NICHT ZU STÖBERN. 製品マニュアルページのQRコードをスキャンする （特定の製品で利用可能な多言語）...
