ОПИСАНИЕ
Мы благодарим Вас за то, что вы выбрали аппарат нашей марки. Чтобы полностью использовать его
возможности, пожалуйста ознакомьтесь с данной инструкцией.
Plasma 25K и 31FV являются аппаратами плазменной резки инверторного типа, переносные, однофазные,
вентилируемые. Они позволяют резать сталь, нержавейку, алюминий, медь при постоянном токе (DC). Аппараты
работают от монофазной электрической сети на 230В для Plasma 25K, и монофазной сети от 85В до 265В для
Plasma 31FV. Они защищены для работы от электрогенератора.
ПИТАНИЕ – ЗАПУСК В РАБОТУ
• Данный аппарат поставляется с 16А- ой вилкой, типа CEE 7/7. 230В (50 - 60 Гц) с ЗАЗЕМЛЕНИЕМ для Plasma
25K. Plasma 31FV оснащен системой « Flexible Voltage », он питатется от розетки с ЗАЗЕМЛЕНИЕМ на 110В и
240В (50 - 60 Гц). Количество реально потребляемой энергии (I1eff) при интенсивном использования, указано
на аппарате. Проверьте совместимость электрического питания и его защит (предохранитель и/или авт.
выключатель) с электрическим током, необходимым для работы аппарата.
•
Включение осуществляется нажатием на переключатель пуск / стоп
• Зафиксируйте на фильтре-регуляторе наконечник пневматического подключения, подходящий для вашего
оборудования
• Защита аппарата срабатывает и останавливает аппарат, если напряжение питания превышает 265 В. При этом
желтый индикатор мигает 2 раза и затем гаснет. Аппарат переходит на нормальное функционирование через
30 сек после того как напряжение питания вернулось к номинальному значению.
• Эти аппараты относятся к Классу A. Они созданы для использования в промышленной и профессиональной
среде. В любой другой среде ему будет сложно обеспечить электромагнитную совместимость из-за
кондуктивных и индуктивных помех. Не использовать в среде содержащей металлическую пыль-проводник.
• Это оборудование не соответствует CEI 61000-3-12. Аппараты должны быть подключены к общественной
системе питания низкого напряжения, пользователь должен удостовериться, что аппарат может быть
подключен в сеть. При необходимости проконсультируйтесь у вашего энергосистемного оператора.
РЕЗКА
•
Подключить аппарат к электрической сети и к компрессору с воздухом (только для аппарата PLASMA Cutter
31FV)
•
Настроить регулятор давления (только для аппарата PLASMA Cutter 31FV) таким образом, чтобы манометр
показывал от 2,5 до 6 бар для PLASMA 31
Plasma 25K : На высоте, превышающей 1500 м, атмосферное давление недостаточно

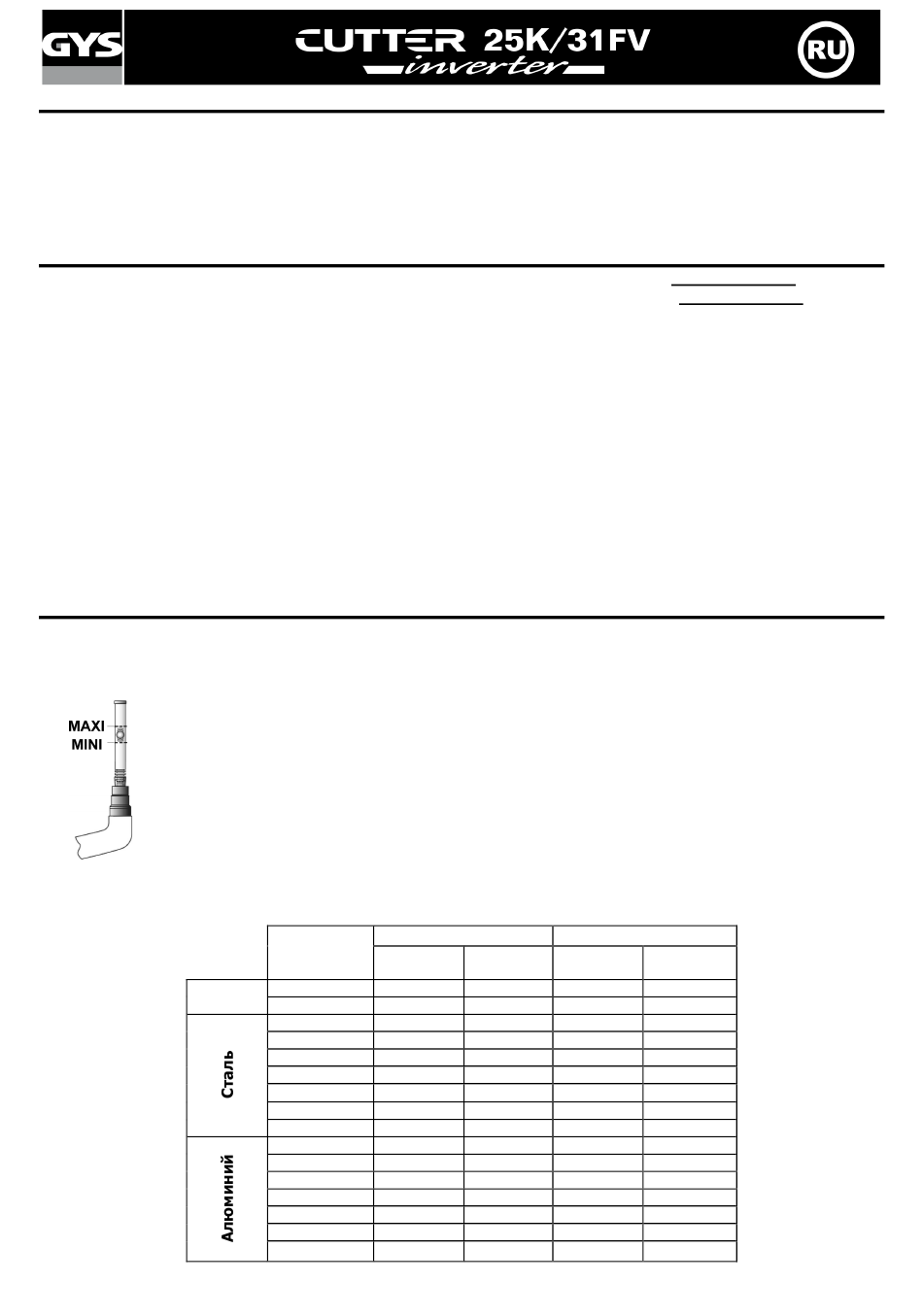

Для Рlasma 31FV : Начиная от 10 A* в целях улучшения качества резки, используйте «тестер
расхода воздуха» поставляемый с аппаратом. Для этого :
- Нажмите на гашетку вашей горелки (появится дуга).
- Отпустите. Электрическая дуга исчезнет, но воздух будет продолждать поступать в течение
примерно 15 секунд.
- В течение этого промeжутка установите «тестер расхода воздуха» на кончик горелки, затем
настройте подачу воздуха (115 л/мн для 31) так чтобы указатель находиля в зоне mini/maxi.
*Примечание: для резки при менее чем 10A, настраивать на 3 бара.
•
Включить аппарат
•
Настроить силу тока в зависимости от типа и толщины металла, предназначенного для резки
•
Установить заземляющий зажим на зачищенной части детали, предназначенной для резки.
для работы внедренного компрессора
Plasma 25K
Толщина
(мм)
Ток (A)
0,6 5
1 12
1,5 15
2,5 18
3 20
4 20
6 25
8
10
0,6 8
1 12
1,6 15
2,5 20
4 25
-
6
-
8
Plasma 31FV
Скорость
Ток (A)
(м/мин)
4,1 5
2,5 12
1,2 15
0,65 18
0,35 20
0,26 20
0,20 25
30
30
2,5 8
1,2 12
0,65 15
0,25 20
0,21 25
- 30
- 30
Скорость
(м/мин)
4,1
2,5
1,2
0,65
0,35
0,26
0,20
0,16
0,09
2,5
1,2
0,65
0,25
0,21
0,23
0,09
