IQ windowdrives
3

Bedienung

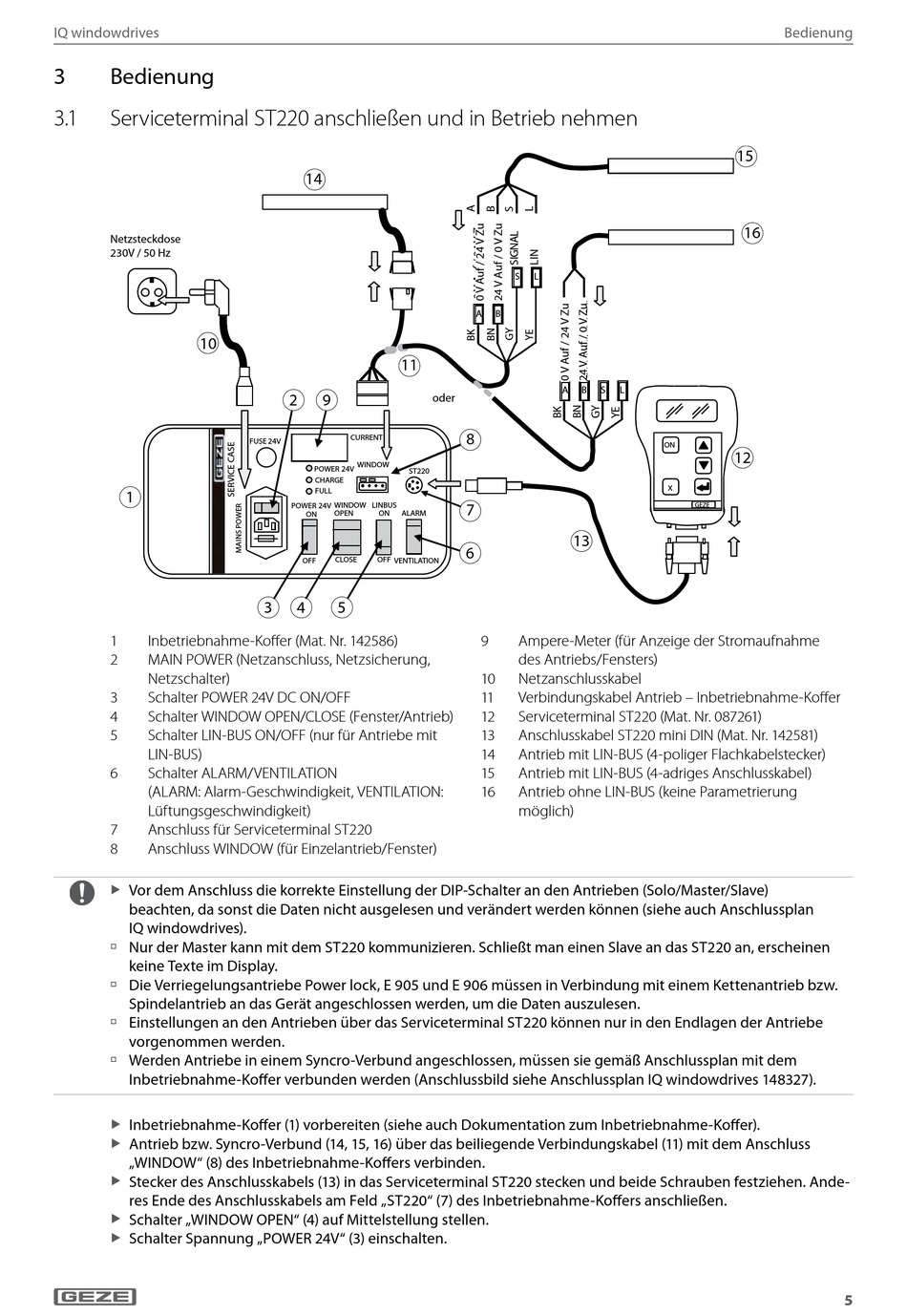

3. 1 Serviceterminal ST220 anschließen und in Betrieb nehmen
Netzsteckdose
Netzsteckdose
230V / 50 Hz
230 V / 50 Hz
10
1
1 Inbetriebnahme-Koffer (Mat. Nr. 142586)
2 MAIN POWER (Netzanschluss, Netzsicherung,
Netzschalter)
3 Schalter POWER 24V DC ON/OFF
4 Schalter WINDOW OPEN/CLOSE (Fenster/Antrieb)
5 Schalter LIN-BUS ON/OFF (nur für Antriebe mit
LIN-BUS)
6 Schalter ALARM/VENTILATION
(ALARM: Alarm-Geschwindigkeit, VENTILATION:
Lüftungsgeschwindigkeit)
7 Anschluss für Serviceterminal ST220
8 Anschluss WINDOW (für Einzelantrieb/Fenster)
Vor dem Anschluss die korrekte Einstellung der DIP-Schalter an den Antrieben (Solo/Master/Slave)
X
beachten, da sonst die Daten nicht ausgelesen und verändert werden können (siehe auch Anschlussplan
IQ windowdrives).
à Nur der Master kann mit dem ST220 kommunizieren. Schließt man einen Slave an das ST220 an, erscheinen
keine Texte im Display.
à Die Verriegelungsantriebe Power lock, E 905 und E 906 müssen in Verbindung mit einem Kettenantrieb bzw.
Spindelantrieb an das Gerät angeschlossen werden, um die Daten auszulesen.
à Einstellungen an den Antrieben über das Serviceterminal ST220 können nur in den Endlagen der Antriebe
vorgenommen werden.
à Werden Antriebe in einem Syncro-Verbund angeschlossen, müssen sie gemäß Anschlussplan mit dem
Inbetriebnahme-Koffer verbunden werden (Anschlussbild siehe Anschlussplan IQ windowdrives 148327).
Inbetriebnahme-Koffer (1) vorbereiten (siehe auch Dokumentation zum Inbetriebnahme-Koffer).
X
Antrieb bzw. Syncro-Verbund (14, 15, 16) über das beiliegende Verbindungskabel (11) mit dem Anschluss
X
„WINDOW" (8) des Inbetriebnahme-Koffers verbinden.
Stecker des Anschlusskabels (13) in das Serviceterminal ST220 stecken und beide Schrauben festziehen. Ande-
X
res Ende des Anschlusskabels am Feld „ST220" (7) des Inbetriebnahme-Koffers anschließen.
Schalter „WINDOW OPEN" (4) auf Mittelstellung stellen.
X
Schalter Spannung „POWER 24V" (3) einschalten.
X
14
11
2 9
CURRENT
FUSE 24V
WINDOW
POWER 24V
ST220
CHARGE
FULL
WINDOW LINBUS
POWER 24V
OPEN ON ALARM
ON
CLOSE OFF
OFF VENTILATION
3 4 5
S L
A B
A B S
oder
oder
8
7
13
6
9 Ampere-Meter (für Anzeige der Stromaufnahme
des Antriebs/Fensters)
10 Netzanschlusskabel
11 Verbindungskabel Antrieb – Inbetriebnahme-Koffer
12 Serviceterminal ST220 (Mat. Nr. 087261)
13 Anschlusskabel ST220 mini DIN (Mat. Nr. 142581)
14 Antrieb mit LIN-BUS (4-poliger Flachkabelstecker)
15 Antrieb mit LIN-BUS (4-adriges Anschlusskabel)
16 Antrieb ohne LIN-BUS (keine Parametrierung
möglich)
Bedienung
15
16
L
ON
12
X
GEZE
5
