5 24 V Version
5.1

Allgemeines

Spannungsversorgung sowie Ansteuerung erfolgt über 24 V DC (siehe „Elektrischer
Anschluss").
Einstellung der folgenden Funktionen über die DIP/DIL Schalter:
Programmierart Auto / Manuell

Umschaltung der Schaltpunktgruppen

Schnellprogrammierung vor Ort

* Werkseinstellung

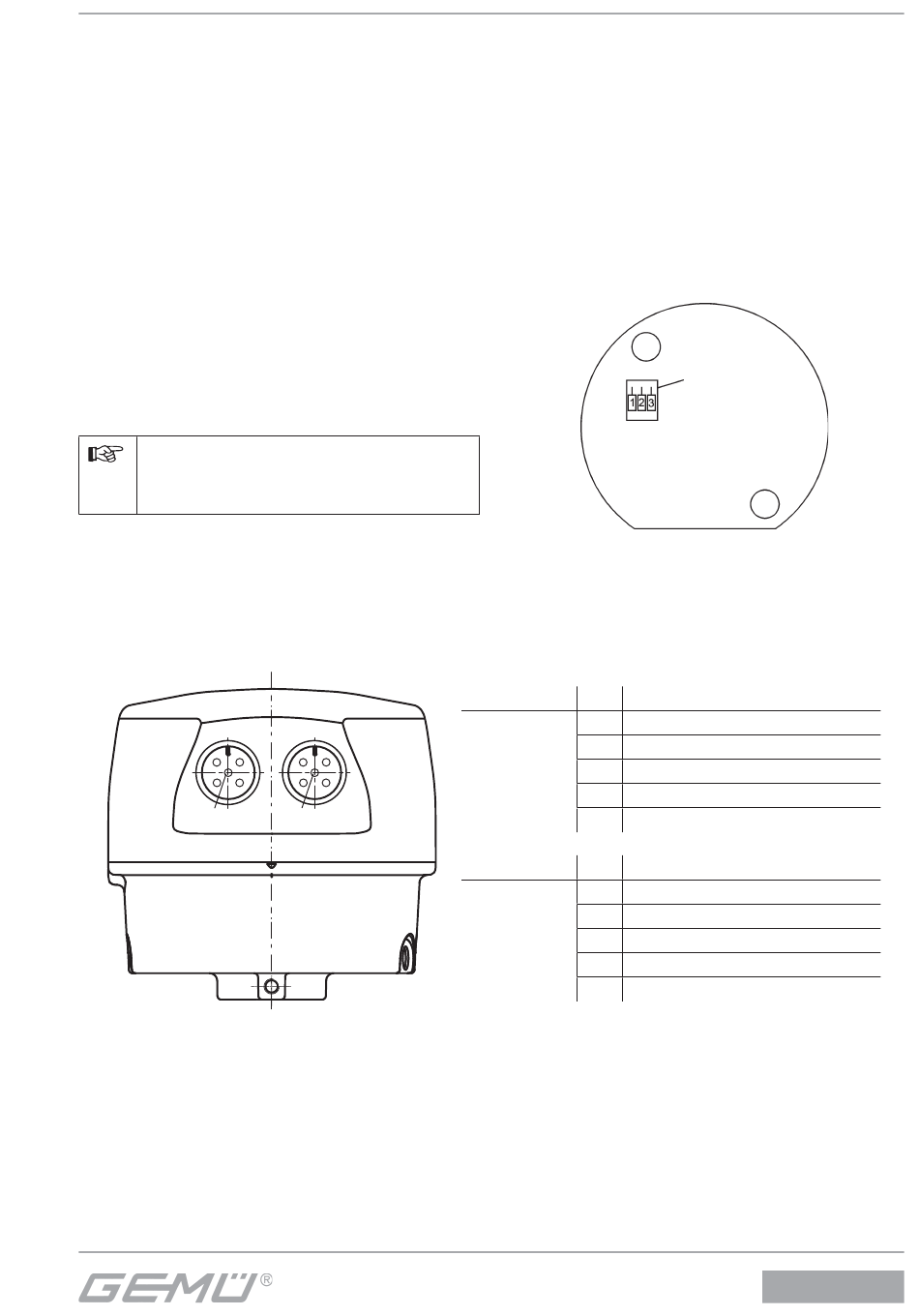

Um DIP/DIL Schalter einzustellen
Gehäusedeckel abschrauben.
(Schalter unten = 0 / Schalter oben = 1)
Schalter S3 muss immer auf
0 stehen außer bei Funktion
"Schnellprogrammierung vor Ort"!
5.2

Elektrischer Anschluss

5.2.1 5 polig
X1
2
4 3
3
5
X2
2
1 1
4
5
S1 (0 = Auto* / 1 = Manuell)
S2 (siehe Kapitel 8 „Technische Daten")
S3
Anschluss Pin Signal
1 + 24 V DC
2 Steuereingang
X1
A-kodiert 3 GND
M12 Stecker
4 Programmiereingang
5 Veroderter Endlagenausgang
Anschluss Pin Signal
1 Endlage ZU Ausgang
2 Endlage AUF Ausgang
X2
A-kodiert 3 Fehlerausgang
M12 Stecker
4 Schaltpunkt 1 Eingang
5 Schaltpunkt 2 Eingang
9 / 72
DIP/DIL
Schalter
4221, 4222
