6. Anschlagpunkt nach EN 795

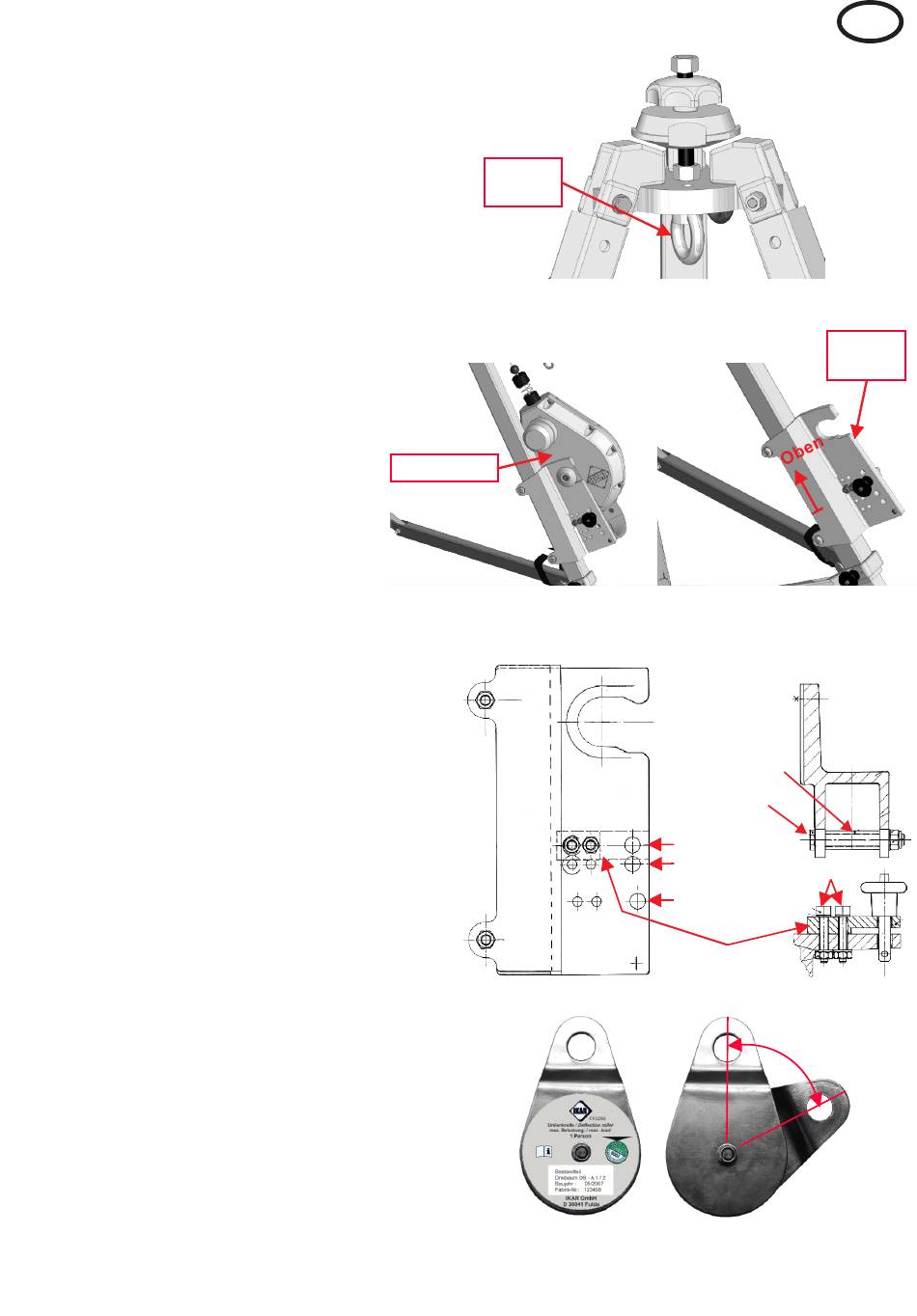

Der Anschlagpunkt (große Öse) Pos. 3 (Abb.
11) ist für das Anschlagen der verwendeten
Teilsysteme der PSAgA mit Falldämpferelement
z.B. nach EN 354/355, EN 360 und maximal 2
IKAR-Umlenkrollen für IKAR-HRA Geräte nach
EN 1496 geeignet.
7. Optionale Bestandteile:
IKAR Höhensicherungsgerät HRA mit Rettungshubeinrichtung:
Das IKAR Höhensicherungsgerät HRA mit
Rettungshubeinrichtung wird mittels der
Halterung an dem Bein befestigt, auf dem das
Typenschild befestigt ist.
Hierzu erst die Halterung Pos. 6 (Abb. 12,13
u. 14) am Bein so montieren, das der
Sicherungsposten im Falle einer Rettung die
Rettungshubkurbel des IKAR HRA-Gerätes
einwandfrei bedienen kann. Die richtige
Klemmspannung der Halterung wird durch die
Länge (45,8 mm) der mitgelieferten
Distanzhülsen erreicht. Das Anzugsmoment
der Sechskantschrauben, Güteklasse 8.8 M
10x75 beträgt 49 Nm. Die Sicherungsleiste ist
entsprechend der Gerätegröße zu
positionieren. Das Anzugsmoment der
Zylinderkopfschrauben der Güteklasse 8.8 M
8 x 40 beträgt 20 Nm. Das IKAR HRA Gerät in
die Halterung einsetzen. Die Sicherung des
IKAR HRA-Gerätes erfolgt mittels des
Steckbolzens an der Halterung
Achtung: Es dürfen nur IKAR Halterungen
montiert werden. In IKAR Halterungen
dürfen nur IKAR Geräte montiert werden.
Umlenkrolle mit Karabinerhaken:
Die Umlenkrolle (Abb. 15+16) dient zur
Führung und Umlenkung des Stahlseiles vom
IKAR Höhensicherungsgerät Typ HRA.
Dazu die geschlossene Umlenkrolle (Abb. 15)
durch gegenseitiges Verdrehen der beiden
Bleche öffnen (Abb. 16) und Stahlseil in die
Führungsrille einlegen. Danach die beiden
Bleche zurückdrehen.
Karabinerhaken in die Umlenkrolle einhängen
und am Anschlagpunkt
Dreibaumes einklinken.
Achtung: Nur Karabinerhaken aus Stahl
nach EN 362 Kl.B einsetzen.
Die Schraubsicherung am Karabinerhaken fest
anziehen. Seilrolle auf Leichtgängigkeit prüfen
Hinweis: Das IKAR HRA-Gerät zieht das Seil
automatisch ein, solange die
Rettungshubfunktion nicht eingerastet ist.
Pos. 3
des
Pos. 3
Abb. 12
HRA-Gerät
Abb.14
Abb. 15
7
Abb. 11
Abb. 13
Distanzhülse
M 10 x 75
Position HRA 9,5/12
Position HRA 15/18
Position HRA 24/ 33/ 42
Sicherungsleiste
Abb. 16
Schließen
D
Pos. 6
M 8 x 40
Drehrichtungen:
Öffnen
