D

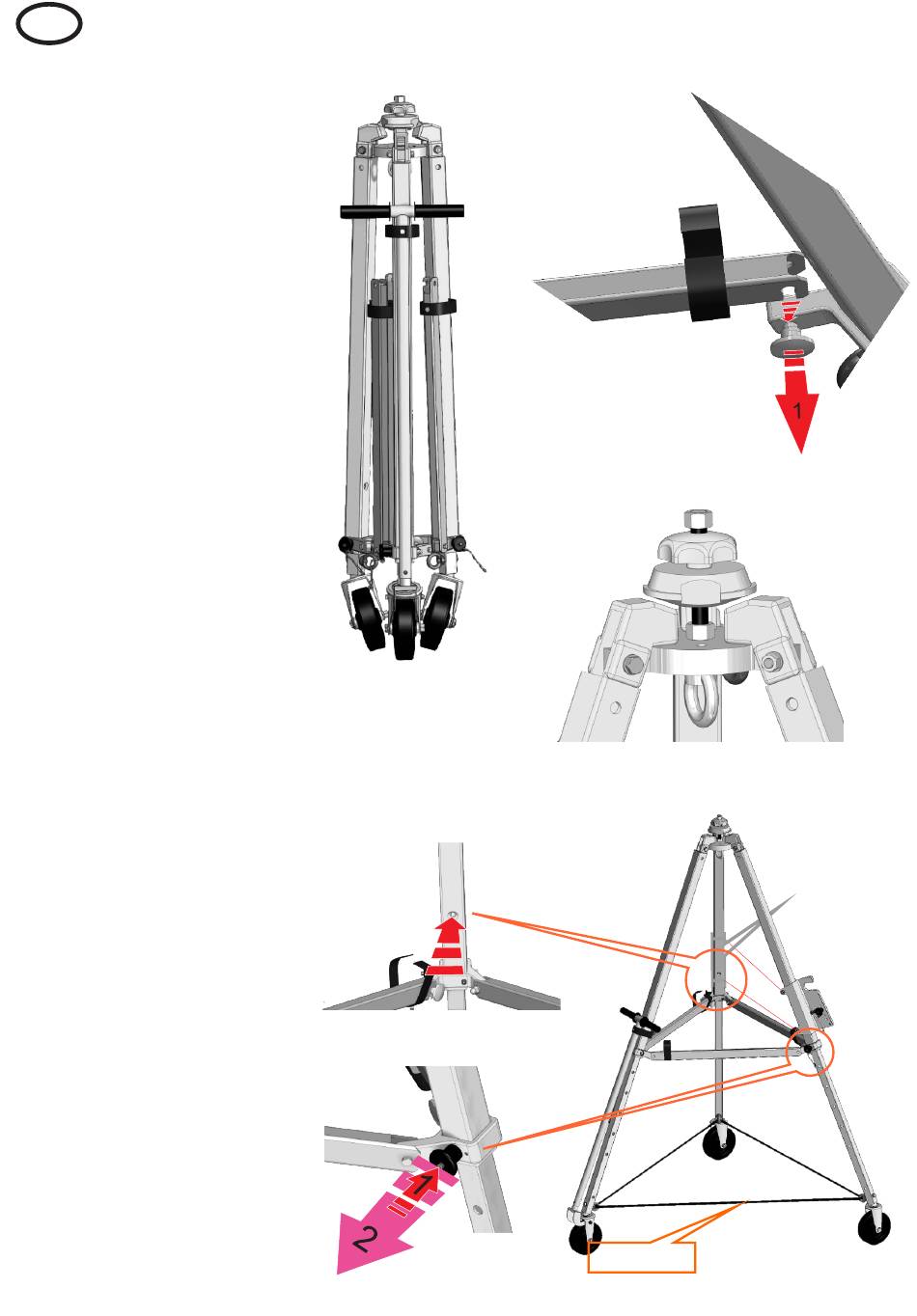

5. Herstellen der Einsatzbereitschaft:
Dreibaum senkrecht aufstellen und
Abb. 5
Abb. 6
Sterngriffmutter Pos. 1 durch drehen
gegen den Uhrzeigerdrehsinn lösen.
Konusscheibe Pos. 2 muß frei nach
oben beweglich sein. (Abb. 5)
Hinweis: Dreibaum (Abb. 5) steht auf
den Rollen nicht eigenstabil.
Die Beine, beginnend mit dem Bein,
an dem die Handdeichsel befestigt
ist, seitlich nach aussen klappen.
Klettbänder öffnen und Querstreben
Pos.7 waagerecht klappen, den
Verriegelungsbolzen Pos.14 (Abb.6)
am Pilzgriff herausziehen und
Querstrebe einlegen.Pilzgriff
loslassen. Verriegelungsbolzen rastet
ein. Querstrebe auf richtiger
Verriegelung prüfen. So sinn-gemäß
Abb. 7
mit den 2 weiteren Querstreben
verfahren. Sterngriffmutter am Kopf
durch drehen im Uhrzeigerdrehsinn
gegen die Konusscheibe (Abb.7)
festdrehen. Somit sind die Beine fest
gesichert.
Um die einzeln ausschiebaren
Teleskopbeine auf die entsprechende
Höhe zu bringen, ist zuerst der
Steckbolzen Pos.12 (Abb.10) durch
Daumendruck zu entriegeln und
heraus zu ziehen.
Die Teleskopbeine auf die
gewünschte Länge ausziehen und
danach mit Steckbolzen Pos.12
Abb. 9
wieder sichern. Um Unebenheiten
des Bodens auszugleichen können
Abb. 8
mögliche Position
die Beine unterschiedlich
2. Halterung
ausgeschoben werden. Mit den zwei
für IKAR-HRA
anderen Teleskopbeinen ist genau so
Geräte
zu verfahren. Bei voller Auszugslänge
rasten die Teleskop-beine am
Endanschlag automatisch durch
einen Arretierungsstift ein. Zum
Einschieben den Arretierungsstift
einfach wieder eindrücken.
Danach den Dreibaum ausrichten und
Abb. 10
aufstellen. Zur weiteren Sicherung ist
das mitgelieferte Spannband Pos.13
(Abb.9) immer durch die unteren
Ringösen Pos.10 zu ziehen und zu
straffen.
Hinweis: Wenn die klappbare
Handdeichsel Pos.8 (Abb.9) aus-
geklappt ist, wird automatisch die
Rolle gebremst. Dies gilt ebenso auch
in der angeklappten Stellung.
Spannband
Der Abbau des Rollendreibaumes
DB-AR ist sinngemäß in umgekehrter
6
Reihenfolge vorzunehmen.
